Введение
Используйте это руководство для замены передней панели ноутбука Galaxy Book Pro 360 15″ на оригинальную деталь Samsung.
Передняя панель состоит из клавиатуры и тачпада, предварительно установленных в рамку. Прежде чем приступить к ремонту, убедитесь, что у вас есть нужная деталь.
Прежде чем приступить к работе, ознакомьтесь с руководством по ремонту ПК Samsung, чтобы узнать о мерах безопасности.
В целях безопасности перед разборкой устройства разрядите аккумулятор ниже 25 %. Это снизит риск теплового удара, если батарея будет случайно повреждена во время ремонта. Если батарея вздулась, примите соответствующие меры предосторожности.
Примечание: На некоторых фотографиях радиатор и первичный твердотельный накопитель сняты. Это необязательно, так как для снятия материнской платы не нужно снимать радиатор или основной SSD.
Шаг 1 Доступ к резиновым ножкам
Прежде чем начать, выключите ноутбук и выньте вилку из розетки.
Закройте экран и положите ноутбук задней частью корпуса вверх, чтобы получить доступ к четырем резиновым ножкам.
Шаг 2 Снимите резиновые ножки
Вставьте медиатор между задним корпусом и резиновой ножкой.
Подденьте киркой и выбейте ножку из заднего корпуса.
С помощью пинцета или пальцев извлеките резиновую ножку.
Повторите этот процесс с остальными резиновыми ножками.
Для этого ноутбука существует два типа резиновых ножек. При сборке убедитесь, что на верхних ножках написано «M4», а на нижних — «M1».
Чтобы установить резиновую ножку, выровняйте ее по углублению и надавите вниз, пока она не будет зафиксирована.
Шаг 3 Снимите задний корпус
С помощью крестовой отвертки открутите четыре винта диаметром 4,5 мм, крепящие задний корпус.
На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается туда, откуда пришел.
Если вы собираете устройство с помощью набора для самостоятельного ремонта Samsung, обязательно замените винты на новые с маркировкой #3313.
Шаг 4 Вставьте отмычку
Приложите ручку присоски к середине нижнего края задней панели, как можно ближе к краю.
Потяните за ручку с сильным и постоянным усилием, чтобы создать небольшой зазор между задним корпусом и рамой.
Для этого может потребоваться значительное усилие и несколько попыток.
Вставьте в образовавшуюся щель открывающийся медиатор.
Шаг 5 Освободите зажимы
Проведите открывающей киркой вдоль нижнего края, чтобы освободить зажимы, фиксирующие задний корпус.
Продолжайте перемещать медиатор по периметру ноутбука, пока не освободите все зажимы, фиксирующие задний корпус.
Шаг 6 Снимите задний корпус
Поднимите задний корпус вверх и в сторону от ноутбука и снимите его.
Во время сборки можно включить ноутбук и проверить все функции, прежде чем запечатывать его. Не забудьте выключить питание ноутбука, прежде чем продолжить работу.
Шаг 7 Снимите изоленту с разъема аккумулятора
Пинцетом или пальцами подденьте и снимите ленту, закрывающую разъем батареи.
Отложите ленту в сторону. Она пригодится вам при сборке.
Шаг 8 Отсоедините аккумулятор
Вставьте плоский конец пассатижей под кабели аккумулятора как можно ближе к разъему.
Аккуратно подденьте и отсоедините разъем аккумулятора от гнезда.
Шаг 9 Отсоедините аккумулятор
С помощью крестовой отвертки открутите четыре винта диаметром 4,5 мм, крепящие аккумулятор.
Следите за тем, чтобы не проткнуть батарею отверткой — из проколотой батареи могут вытечь опасные химические вещества или возникнуть пожар.
Шаг 10 Извлеките батарею
Поднимите аккумулятор прямо из его углубления и извлеките его.
Шаг 11 Отсоедините разъем ZIF кабеля вентилятора.
Заостренным концом шила подденьте фиксирующую крышку на разъеме ZIF левого кабеля вентилятора.
При сборке убедитесь, что все семь кабелей подключены к дочерней плате.
Шаг 12 Отсоедините кабель вентилятора
Возьмитесь пинцетом за выступ левого кабеля вентилятора и осторожно вытащите кабель из гнезда.
Шаг 13 Отсоедините межблочный кабель
С помощью плоского конца пассатижей подденьте и отсоедините оба пресс-разъема межблочного кабеля от дочерней платы.
Чтобы снова присоединить такие разъемы, аккуратно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте на середину. Если разъем будет неправильно выровнен, контакты могут погнуться и привести к необратимым повреждениям.
Шаг 14 Отсоедините динамик
Заостренным концом пассатижей подденьте и отсоедините разъем левого нижнего динамика от дочерней платы.
Шаг 15
Вставьте заостренный конец лопатки под черный кабель антенны и сдвиньте его как можно ближе к разъему.
Аккуратно поднимите его вверх, чтобы отсоединить антенну.
Разъем очень хрупкий и может легко сломаться при быстром или сильном приложении силы.
Повторите процедуру отсоединения белого антенного кабеля.
Чтобы снова подключить коаксиальные разъемы, выровняйте разъем по гнезду и надавите на него плоским концом пассатижей. Разъем должен защелкнуться на месте. Это может быть непросто и потребовать нескольких попыток.
Шаг 16
Пинцетом или пальцами извлеките черный и белый антенные кабели из зажимов на дочерней плате.
Шаг 17
Заостренным концом шила подденьте фиксирующую крышку на разъеме кабеля подсветки.
Шаг 18
Возьмитесь пинцетом за выступ кабеля подсветки и аккуратно вытащите кабель из разъема.
Шаг 19
С помощью пробки подденьте запорную крышку на разъеме ZIF левого кабеля дисплея.
Шаг 20
Возьмитесь пинцетом или пальцами за тяговый язычок левого кабеля дисплея и осторожно вытащите кабель из гнезда.
Шаг 21
Заостренным концом шила подденьте и отсоедините пресс-разъем датчика отпечатков пальцев.
Шаг 22
С помощью крестовой отвертки открутите пять винтов диаметром 3,5 мм, крепящих дочернюю плату.
Шаг 23 Извлеките дочернюю плату
Поднимите правую сторону дочерней платы вверх и потяните к центру ноутбука, чтобы снять ее.
Во время сборки:
Переместите все кабели, подключаемые к дочерней плате (дисплей, отпечатки пальцев, межсоединения, динамики, подсветка и антенны), чтобы они не застряли под дочерней платой при ее установке на место.
Установите дочернюю плату под углом вниз, чтобы вернуть разъем для наушников, порт USB-C и слот памяти в свои ниши.
Прежде чем закрепить дочернюю плату, убедитесь, что выравнивающие штифты на рамке находятся в своих вырезах на дочерней плате.
Шаг 24 Открепите кронштейн датчика отпечатков пальцев
С помощью крестообразной отвертки № 00 выкрутите три винта диаметром 2,5 мм, крепящие кронштейн датчика отпечатков пальцев в левом верхнем углу ноутбука.
Шаг 25 Снимите кронштейн датчика отпечатков пальцев
С помощью пинцета или пальцев снимите кронштейн датчика отпечатков пальцев.
Шаг 26 Извлеките датчик отпечатков пальцев
С помощью пинцета или пальцев снимите датчик отпечатков пальцев.
Шаг 27 Передний корпус
Подденьте заостренным концом шила защелку на разъеме ZIF кабеля правого вентилятора.
Шаг 28

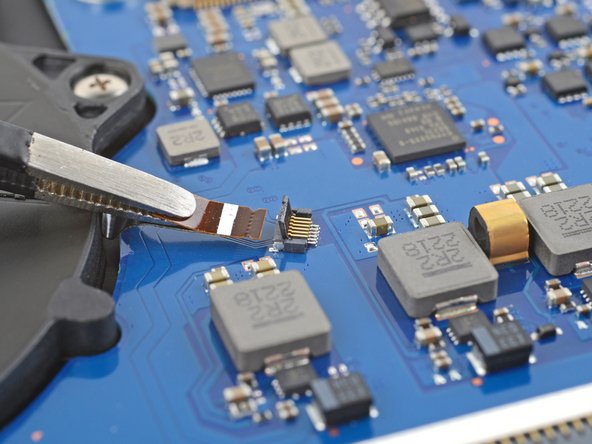

Возьмитесь пинцетом за выступ кабеля правого вентилятора и аккуратно извлеките кабель из гнезда.
Шаг 29
Выкрутите шесть 3,5 мм винтов, крепящих вентиляторы.
Если вы собираете компьютер с помощью набора для самостоятельного ремонта Samsung, не забудьте заменить винты на новые с маркировкой #1650.
Шаг 30
Поднимите оба вентилятора прямо вверх и снимите их.
Шаг 31 Отсоедините кабель динамика
Заостренным концом пассатижей подденьте и отсоедините разъем правого нижнего динамика от материнской платы.
При сборке убедитесь, что эти пять кабелей подключены к материнской плате.
Шаг 32 Отсоедините разъем ZIF кабеля клавиатуры
Плоским концом шила подденьте фиксирующую крышку на разъеме ZIF кабеля клавиатуры.
Шаг 33 Отсоедините кабель клавиатуры
Захватите пинцетом или пальцами тянущий язычок кабеля клавиатуры и осторожно вытащите кабель из гнезда.
Шаг 34 Отсоедините разъем ZIF тачпада

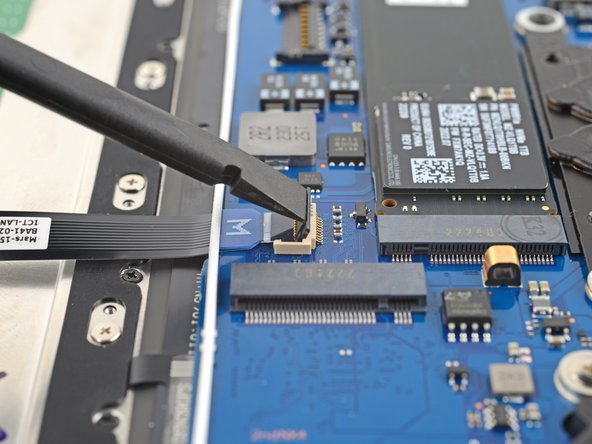

Плоским концом шила подденьте фиксирующую крышку на разъеме ZIF тачпада на материнской плате.
Шаг 35 Отсоедините кабель тачпада
Возьмитесь пинцетом за тянущий язычок кабеля тачпада и аккуратно вытащите кабель из гнезда на материнской плате.
Шаг 36
Пальцами или шилом подденьте ленту, закрывающую разъем ZIF на тачпаде.
Снимите ленту.
Отложите ленту в сторону. Она пригодится вам при сборке.
Шаг 37
Заостренным концом пробки подденьте фиксирующую крышку на разъеме ZIF.
Шаг 38
Возьмитесь пинцетом за выступ кабеля тачпада и аккуратно вытащите кабель из гнезда на тачпаде.
Извлеките кабель сенсорной панели.
Отложите кабель в сторону. Он пригодится вам при сборке.
Шаг 39
Плоским концом пассатижей подденьте фиксирующую крышку на разъеме ZIF правого кабеля дисплея.
Шаг 40
Захватите пинцетом или пальцами тяговый язычок правого дисплейного кабеля и аккуратно извлеките кабель из гнезда.
Шаг 41
Аккуратно вытащите белый антенный кабель из трех зажимов, крепящих его к материнской плате.
Шаг 42
С помощью плоского конца палочки подденьте и отсоедините оба пресс-разъема межблочного кабеля от материнской платы.
Шаг 43
Извлеките соединительный кабель.
Отложите кабель в сторону. Он пригодится вам при сборке.
Шаг 44
Медленно вытащите правый кабель дисплея из его углубления.
Маленький зажим фиксирует кабель.
Повторите процесс с левым кабелем дисплея.
При сборке убедитесь, что кабели дисплея закреплены под зажимами.
Шаг 45
С помощью крестовой отвертки выкрутите 11 3,5 мм винтов, крепящих материнскую плату.
Шаг 46
Поднимите материнскую плату прямо вверх и снимите ее.
Перед тем как закрепить материнскую плату при сборке:
Уберите все кабели, подключаемые к материнской плате (дисплей, клавиатура, динамик и антенна), чтобы они не застряли под материнской платой при ее установке на место.
Убедитесь, что выравнивающие штифты на рамке находятся в своих вырезах на материнской плате.
Надавите на правый край материнской платы, чтобы убедиться, что порты USB-C и thunderbolt находятся в своих углублениях.
Шаг 47
С помощью крестовой отвертки открутите винт 3,5 мм, крепящий правую антенну.

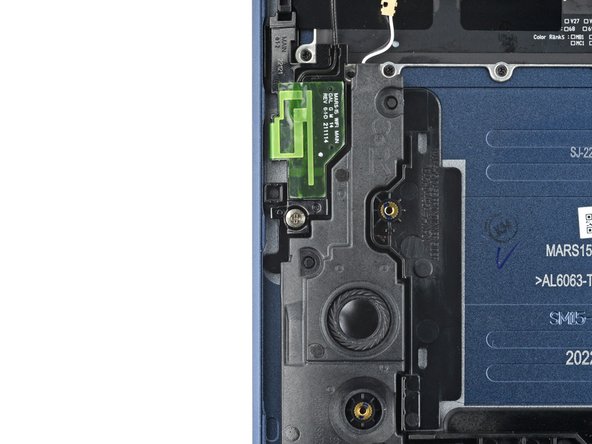

Шаг 48
С помощью крестовой отвертки выкрутите винт 3,5 мм, крепящий левую антенну.
Шаг 49

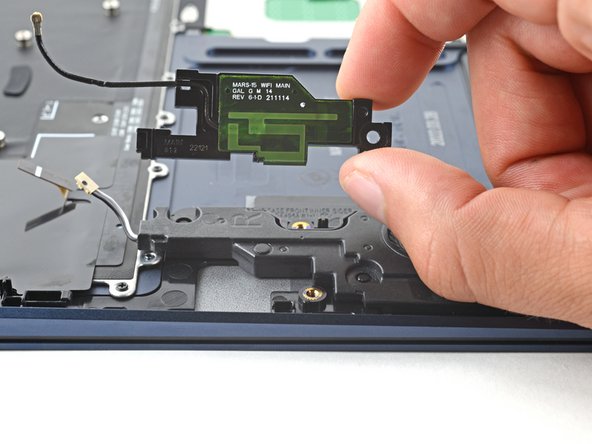

Вставьте медиатор между левой антенной и левым нижним динамиком.
Подденьте киркой, чтобы сместить антенну.
Извлеките антенну из ее углубления.
При сборке убедитесь, что верхние части антенн вставлены под кронштейны, прежде чем укладывать их в углубления.
Шаг 50
Повторите процедуру извлечения правой антенны.
Шаг 51

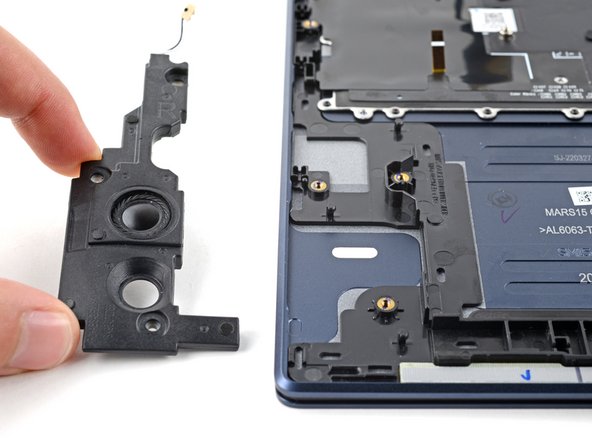

Вставьте открывающую кирку между левым краем нижнего левого динамика и рамой.
Подденьте его, чтобы извлечь динамик из углубления.
Извлеките динамик.
Шаг 52
Повторите процесс извлечения правого нижнего динамика.
Шаг 53
Откройте ноутбук, чтобы он стал абсолютно плоским, и положите его дисплеем и клавиатурой вниз.
Перед тем как положить ноутбук, убедитесь, что поверхность чистая и на ней нет предметов, которые могут повредить дисплей.
Шаг 54

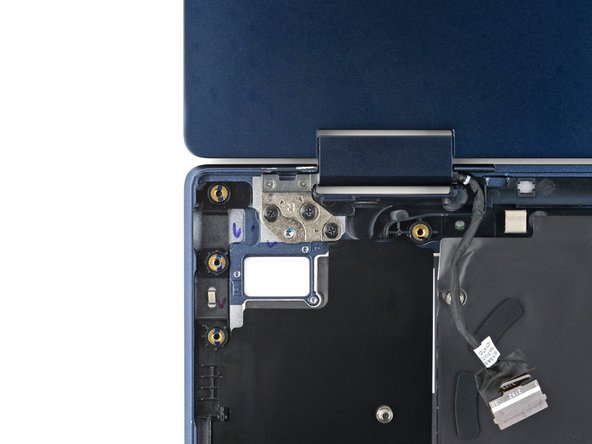

С помощью крестовой отвертки открутите три винта 3,5 мм, крепящие левую петлю экрана.
При сборке устанавливайте винты справа налево.
Шаг 55
С помощью крестовой отвертки выкрутите три винта 3,5 мм, крепящие правую петлю экрана.
При сборке установите винты слева направо.
Шаг 56 Извлеките дисплей
Поднимите экран от ноутбука и снимите его.
Шаг 57
У вас остался передний корпус.
