Введение
В этом руководстве по замене печатной платы вы узнаете, как успешно извлечь печатную плату из спортивных часов Quiksilver The Fifty50. Прежде чем приступить к работе, убедитесь, что вы взяли необходимые инструменты и хотя бы раз пролистали инструкцию, чтобы понять, как будет выглядеть процесс снятия платы, — тогда при выполнении шагов не возникнет никаких неожиданностей.
Шаг 1 Ремешок
Положите часы (лицевой стороной вниз) на твердую поверхность.
Осторожно используйте отвертку и подденьте одну сторону ремешка.
Медленно снимите ремешок, отодвинув один из скрытых металлических держателей для ремешка.
Если вам трудно снять ремешок, воспользуйтесь отверткой с плоской головкой 3,5 или любым другим инструментом, который облегчит этот шаг.
Шаг 2
Аккуратно вытащите штифт из ремешка.
Осторожно обращайтесь с маленьким металлическим держателем, так как он острый и может быть трудно найти, если его потерять.
Шаг 3 Задняя панель
Выкрутите четыре винта диаметром 1,1 мм, удерживающих заднюю панель на месте, с помощью отвертки Phillips #00.
Шаг 4
Осторожно отделите панель от часов.
Осторожно, не потеряйте четыре винта 1,1 мм, иначе заднюю панель будет невозможно поставить на место.
Шаг 5 Аналоговая батарея
Осторожно извлеките белый пластиковый кружок из часов.
Шаг 6

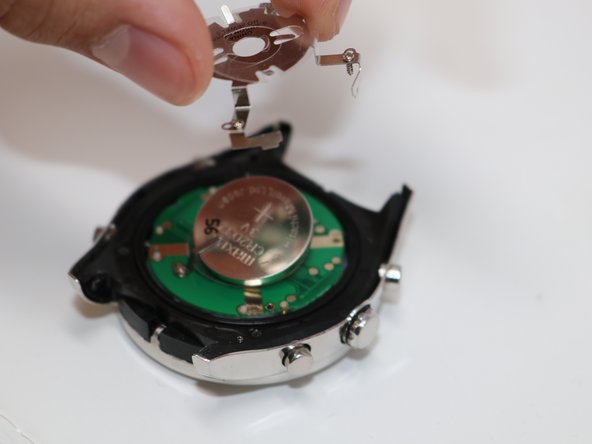

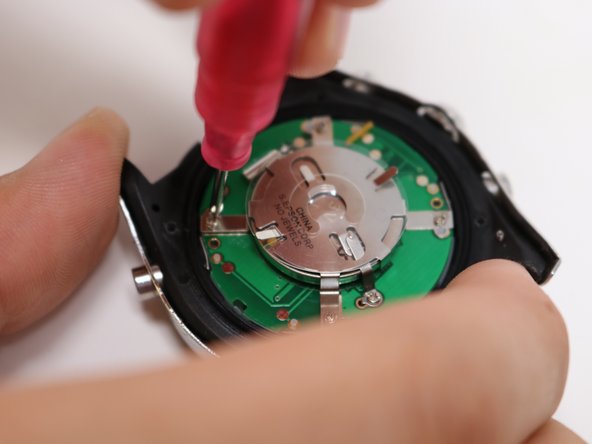

Выкрутите четыре винта диаметром 1,1 мм, расположенные на металлическом держателе, с помощью крестообразной отвертки № 00.
Шаг 7

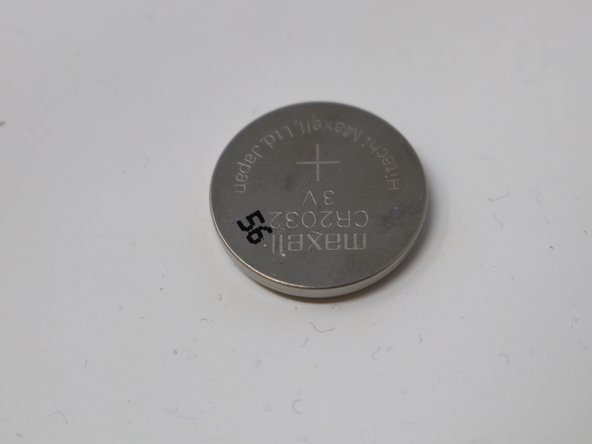

Извлеките большую круглую аналоговую батарейку.
Шаг 8 Печатная плата

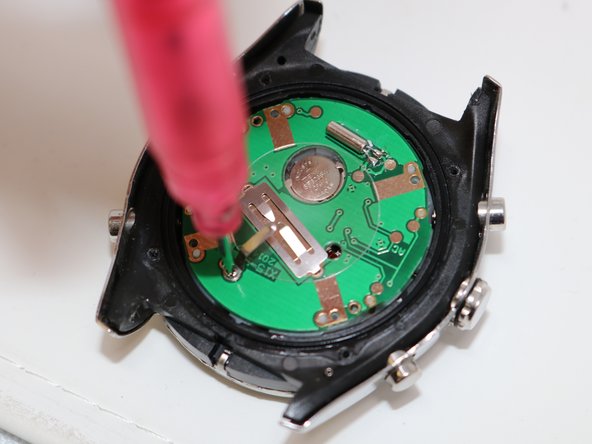

С помощью отвертки Phillips #00 открутите два винта диаметром 1 мм, крепящих печатную плату к устройству.
Шаг 9
Извлеките зеленую круглую микросхему с помощью пинцета.
