Введение
Печатная плата устройства обрабатывает все логические и кнопочные сигналы устройства. Поэтому, если ваш Dirt Devil Scorpion Quick Flip не включается или не регулирует скорость, это может указывать на проблему с печатной платой. Если замена печатной платы не помогла решить проблему, попробуйте заменить мотор Dirt Devil Scorpion Quick Flip или направляющие для замены шнура питания Dirt Devil Scorpion Quick Flip. Это руководство потребует пайки, поэтому ознакомьтесь с нашим руководством «Как паять и отпаивать соединения», если вы не знакомы с этим процессом.
Шаг 1 Печатная плата
Нажмите на кнопку на левой стороне ручки.
Снимите держатель фильтра с основного корпуса.
Шаг 2
Выкрутите первые два винта диаметром 4 мм с помощью крестовой отвертки №1.
Отверткой Phillips #1 выверните последние четыре винта диаметром 4 мм.
Осторожно снимите устройство с части.
Шаг 3

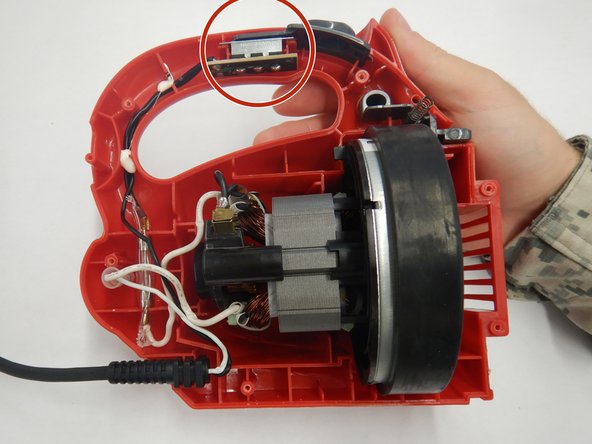

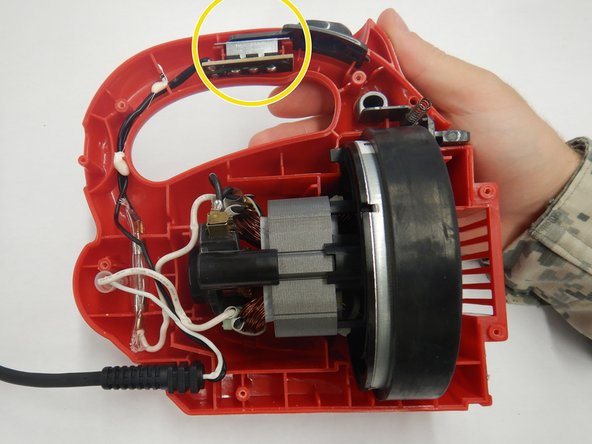

Найдите печатную плату, расположенную на внутренней стороне ручки.

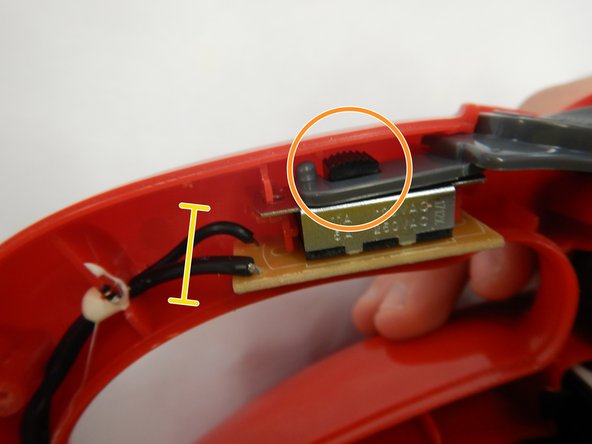

Снимите серый переключатель, расположенный в верхней части печатной платы.
С помощью хозяйственных ножниц отрежьте провода на расстоянии 1/2 дюйма от печатной платы.
Шаг 4

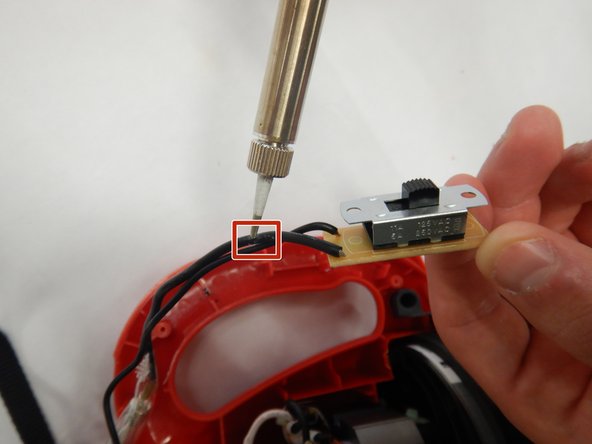

Припаяйте новую плату к имеющимся проводам.
Закройте место пайки электрической лентой или термоусадочной трубкой.
Установите новую плату в нужное место внутри ручки.
Если вы не знакомы с процессом пайки, ознакомьтесь с нашим руководством «Как паять и отпаивать соединения».
