Введение
Используйте это руководство для замены панели дисплея в ноутбуке HP Envy 17t-k000 series.
Разбитый экран сильно снижает эффективность использования ноутбука. Симптомы повреждения дисплея варьируются от нескольких неработающих пикселей до видимых трещин или даже деформации дисплея. В ноутбуках HP этой серии дисплей расположен за пластиковой или стеклянной панелью. Если повреждение дисплея локализовано на панели, то замена этой детали вернет экран в рабочее состояние.
Как и во всех руководствах по разборке компьютера, рекомендуется сначала сделать резервную копию всех важных данных, хранящихся на ноутбуке, если это возможно. Кроме того, поскольку во время ремонта будет открыта чувствительная внутренняя электроника, не забудьте принять необходимые меры предосторожности от электростатического разряда.
Хотя это руководство должно быть применимо ко всему семейству ноутбуков HP 17t-k000, обратите внимание, что ваш ноутбук может отличаться от модели, изображенной на шагах.
Шаг 1 Дисплейная панель
Если экран треснул или сильно поврежден, наклейте на него малярный скотч (или легкую клейкую ленту), чтобы защитить себя и ноутбук.
Шаг 2
Убедитесь, что ноутбук полностью выключен. Индикатор питания должен оставаться выключенным.
Отсоедините от ноутбука все кабели и внешние устройства.
Шаг 3
Закройте ноутбук и переверните его.
Шаг 4
Сдвиньте защелки фиксатора батареи к центру ноутбука.
Извлеките батарею.
Шаг 5
Снимите резиновые ножки на каждой угловой крышке с помощью пластиковой лопатки или инструмента для открывания пластика.
Шаг 6
Выкрутите следующие винты из заднего корпуса и угловых крышек:
Восемнадцать 6-миллиметровых винтов Phillips #0
Два 7-миллиметровых винта Phillips #0
Если у вас нет магнита, способного вытащить винты, возможно, вам придется перевернуть ноутбук, пока каждый винт не упадет вам в руку.
Не приступайте к работе, пока не вытащите все винты! Вы можете сильно повредить клавиатуру на следующих этапах, если винты останутся на месте.
Шаг 7
Поднимите угловые крышки с помощью пластиковой лопатки или пластикового инструмента для открывания.
Шаг 8
Снимите крышку оптического привода с помощью пробки или инструмента для открывания пластика.
Выкрутите два 2-миллиметровых винта оптического привода Phillips #00.
Шаг 9
Переверните ноутбук и откройте крышку.
Шаг 10
Подденьте клавиатуру в переднем углу ноутбука с помощью пластикового инструмента для открывания.
Продолжайте поддевать клавиатуру, продвигаясь к другому переднему углу, а затем по бокам.
Не вынимайте клавиатуру, когда она отделится от рамы. На ее нижней стороне все еще находятся кабели!
Это нормально, если на этом этапе вы услышите громкие хлопки и щелчки.
Шаг 11
Отсоедините четыре ленточных кабеля, идущих от нижней части клавиатуры.
Чтобы отсоединить каждый ленточный кабель, аккуратно подденьте зажим ногтем или пластиковой лопаткой под углом 90 градусов. Затем вытащите кабель.
Перед снятием клавиатуры дважды проверьте, что все кабели, соединяющие клавиатуру с основанием ноутбука, полностью отсоединены.
Поднимите клавиатуру и отложите ее в сторону.
Шаг 12
Поверните ноутбук так, чтобы он опирался на верхнюю крышку.
Это предотвратит падение ноутбука, когда вы не держите его в руках.
Шаг 13
Начиная с угла, подденьте экран пластиковым инструментом для поддевания.
Продолжайте двигаться вокруг экрана, пока он полностью не отделится от верхней крышки.
Не вводите инструмент вдоль верхней части экрана больше, чем необходимо, иначе вы можете повредить небольшую печатную плату, расположенную в этой области.
Пока не отсоединяйте экран от компьютера. Кабели все еще подключены!
Это нормально, если на этом этапе вы услышите несколько громких хлопков и щелчков.
Шаг 14
Откройте ноутбук до упора.
Не открывайте ноутбук дальше, чем это можно сделать с минимальным усилием. Это может привести к повреждению экрана, шарниров и внутренних компонентов!
Шаг 15

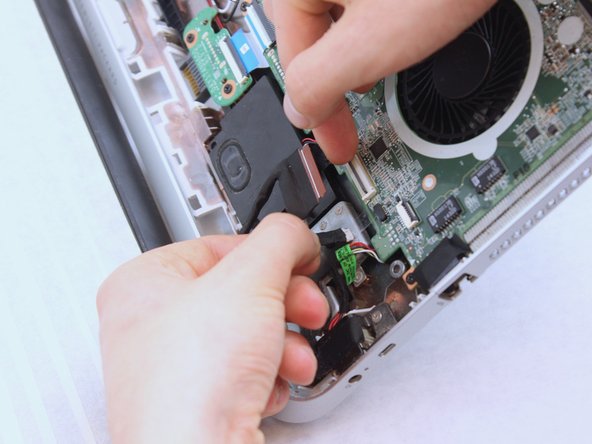

Освободите ленточный кабель основного дисплея, аккуратно поддев удерживающий зажим под углом 90 градусов.

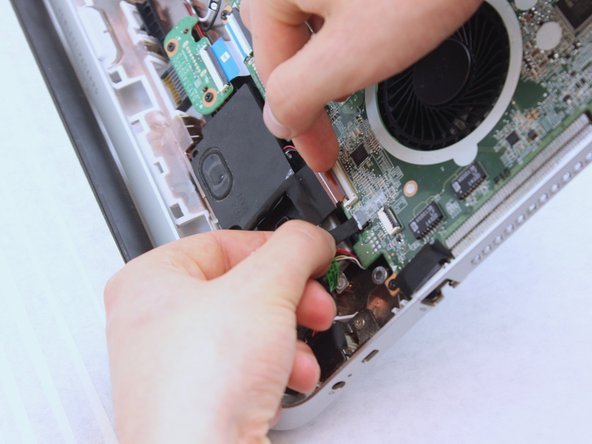

Вытащите расположенный рядом с ним меньший выдвижной разъем.
Будьте осторожны при обращении с кабелем дисплея и не забывайте вытаскивать разъемы прямо из гнезд.
Шаг 16
Аккуратно подденьте шарниры и отсоедините их от нижнего крепления.
Обычно при этом раздаются два громких щелчка.
Шаг 17
Аккуратно извлеките экран, рамку и панель подсветки за петли.
Положите их так, чтобы внутренние компоненты были обращены вверх.
Шаг 18

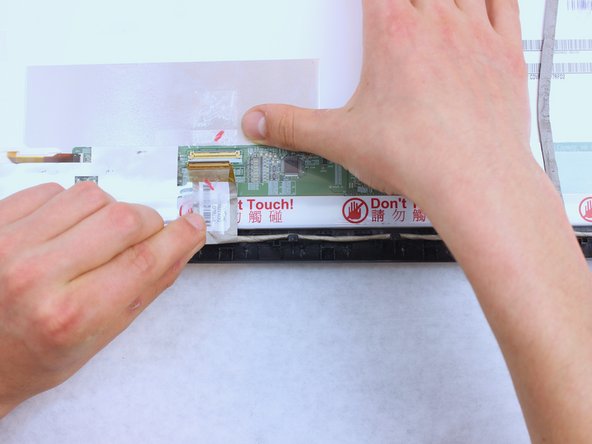

Осторожно отклейте ленту, фиксирующую разъем на задней панели дисплея.

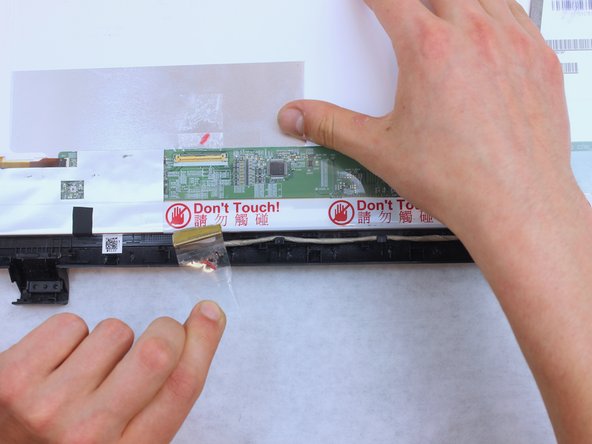

Извлеките разъем из гнезда, аккуратно потянув за ленту назад.
Если плоская часть кабеля прилипла к панели дисплея, медленно потяните ее вверх, чтобы снять клей.
Шаг 19
Проведите кабель дисплея обратно к крышке петли, осторожно вытягивая его из канала для прокладки.
Не тяните сильно за кабель. Если вам не удается вывести его из канала, попробуйте потянуть или даже надавить под другим углом.
Шаг 20
Поднимите кабель дисплея и откиньте его в сторону.
Если часть кабеля приклеилась к панели дисплея, медленно потяните за нее, чтобы снять клей.
Будьте осторожны, чтобы не сместить печатную плату рядом с панелью дисплея при перемещении кабеля дисплея.
Во время сборки убедитесь, что маленькая печатная плата в верхней части дисплея правильно установлена на двух пластиковых штифтах.
Шаг 21
Выкрутите шесть 3 мм винтов Phillips #00 из рамки подсветки.
Шаг 22
Выньте панель подсветки и установите ее на место.
