Замена панели дисплея iPhone 11

Введение

Если экран вашего iPhone 11 треснул, не реагирует на прикосновения или не показывает изображение при включении, воспользуйтесь этим руководством, чтобы вернуть iPhone в рабочее состояние с помощью нового экрана, так называемого дисплея в сборе.

Если на задней панели вашего нового экрана уже есть тонкая металлическая пластина для защиты ЖК-дисплея, следуйте этому более короткому руководству, чтобы упростить ремонт. Но если пластина отсутствует, продолжайте читать — в этом руководстве вы узнаете, как заменить экран и сохранить старую пластину ЖК-экрана.

Комбинированный динамик наушников + датчик в сборе, прикрепленный к задней части экрана, сопряжен с вашим iPhone с завода, поэтому для переноса его со старого экрана на новый необходимо воспользоваться приведенными ниже инструкциями. В нем находится заливной осветитель, который является частью биометрической функции безопасности Face ID. Если его повредить или заменить, Face ID не будет работать, поэтому будьте особенно осторожны, чтобы не повредить ни один из этих компонентов во время этой процедуры. В случае повреждения восстановить работу Face ID могут только «авторизованные» специалисты Apple.

Примечание: функция True Tone не будет работать после замены экрана, даже если используется оригинальный экран Apple.

Шаг 1 Открутите винты с зубчатым венцом

Прежде чем приступить к работе, разрядите аккумулятор iPhone ниже 25 %. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Выкрутите два винта длиной 6,7 мм на нижнем краю iPhone.

Открыв дисплей iPhone, вы нарушите его водонепроницаемые уплотнения. Приготовьте запасные уплотнители, прежде чем приступать к этому шагу, или постарайтесь избежать попадания жидкости, если вы собираете iPhone без замены уплотнителей.

Шаг 2 Пометьте свои резцы для открывания

Если вставить медиатор слишком глубоко, он может повредить устройство. Выполните следующие действия, чтобы пометить резцы и предотвратить их повреждение.

Отмерьте 3 мм от кончика и пометьте открывающийся медиатор перманентным маркером.

Вы также можете пометить другие углы резца с другими измерениями.

В качестве альтернативы приклейте монету к резцу на расстоянии 3 мм от кончика.

Шаг 3 Заклейте все трещины

Если у вашего iPhone треснул экран, сдерживайте дальнейшие поломки и предотвратите телесные повреждения во время ремонта, заклеив стекло скотчем.

Наклейте на экран iPhone полоски прозрачной упаковочной ленты внахлест, пока не заклеите всю поверхность.

Наденьте защитные очки, чтобы защитить глаза от стекла, разболтанного во время ремонта.

Если вам не удается прикрепить присоску в ходе следующих шагов, сложите прочный кусок ленты (например, скотч) в ручку и поднимите экран с помощью него.

Если ничего не получается, можно приклеить присоску к экрану.

Шаг 4 Инструкция по использованию антизажима

Следующие три шага демонстрируют работу с Anti-Clamp — инструментом, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете зажим Anti-Clamp, пропустите три шага ниже, чтобы воспользоваться альтернативным методом.

Полные инструкции по использованию зажима Anti-Clamp приведены в этом руководстве.

Потяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте кронштейны на левый или правый край iPhone.

Расположите присоски у нижнего края iPhone — одну сверху, другую снизу.

Сожмите присоски вместе, чтобы прижать их к нужному участку.

Если поверхность iPhone слишком скользкая, чтобы антизажим мог за нее зацепиться, вы можете использовать клейкую ленту, чтобы создать более прочную поверхность.

Шаг 5

Потяните синюю ручку вперед, чтобы зафиксировать держатели.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока чашки не начнут растягиваться.

Следите за тем, чтобы присоски оставались на одной линии. Если они начинают соскальзывать, слегка ослабьте присоски и выровняйте кронштейны.

Шаг 6

Нагрейте iOpener и проденьте его через кронштейны антизажима.

Вы также можете использовать фен, термопистолет или горячую пластину — но сильный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лег на нижний край iPhone.

Подождите одну минуту, чтобы клей успел отклеиться и образовалась щель.

Вставьте медиатор в щель под экраном и пластиковым ободком, а не в сам экран.

Если зажим Anti-Clamp не создает достаточного зазора, приложите больше тепла к этому месту и поверните ручку на четверть оборота.

Не поворачивайте ручку более чем на четверть оборота за раз и подождите одну минуту между поворотами. Пусть антизажим и время сделают всю работу за вас.

Пропустите следующие три шага.

Шаг 7 Нагрейте нижний край телефона

Нагрев нижней кромки iPhone поможет размягчить клей, фиксирующий дисплей, что облегчит его открытие.

Воспользуйтесь феном, тепловым пистолетом или подготовьте iOpener и приложите его к нижнему краю iPhone примерно на минуту.

Шаг 8

Если вы используете одну ручку-присоску, приложите ее к нижнему краю телефона, избегая изогнутой части стекла.

Шаг 9 Немного приподнимите дисплей

Потяните за присоску вверх с сильным постоянным давлением, чтобы создать небольшой зазор между передней панелью и задней частью корпуса.

Вставьте медиатор в щель под экраном и пластиковым ободком, а не в сам экран.

Водонепроницаемый клей, удерживающий дисплей на месте, очень прочный, поэтому для создания такого начального зазора требуется значительное усилие. Если вам трудно открыть зазор, приложите больше тепла и осторожно покачайте экран вверх-вниз, чтобы ослабить клей, пока не образуется зазор, достаточный для вставки инструмента.

Шаг 10 Отделите клей от экрана

Проведите открывающим резцом вокруг левого нижнего угла и вверх по левому краю iPhone, прорезая клей, удерживающий дисплей на месте.

Не вставляйте медиатор более чем на 3 мм, так как вы можете повредить внутренние компоненты.

Шаг 11 Информация об экране

Вдоль правого края iPhone проходят тонкие кабели. Не вставляйте сюда медиатор, так как вы можете повредить кабели.

Шаг 12

Снова вставьте медиатор в нижний край iPhone и проведите им вверх по правой стороне, чтобы продолжить отделение клея.

Не вставляйте медиатор более чем на 3 мм, так как вы можете повредить кабели дисплея.

Шаг 13

Верхний край дисплея закреплен как клеем, так и зажимами.

Аккуратно потяните правый край дисплея немного вниз (в направлении порта Lightning).

Вставьте медиатор в правый верхний угол телефона.

Шаг 14

Продолжайте тянуть дисплей вниз (в направлении порта Lightning) по мере необходимости, чтобы создать достаточно большой зазор для резца.

Переместите медиатор в левый верхний угол и срежьте остатки клея, фиксирующего дисплей.

Не вставляйте медиатор более чем на 3 мм, так как вы можете повредить матрицу датчика Face ID.

Шаг 15 Снимите присоску

Потяните за небольшой выступ на присоске, чтобы отсоединить ее от передней панели.

Шаг 16 Откройте iPhone

Откройте iPhone, потянув дисплей вверх с левой стороны, как заднюю обложку книги.

Пока не пытайтесь полностью отделить дисплей, так как несколько хрупких ленточных кабелей все еще соединяют его с логической платой iPhone.

Прислоните дисплей к чему-нибудь прочному.

Во время сборки положите дисплей на место, совместите зажимы вдоль верхнего края и аккуратно прижмите верхний край на место, прежде чем защелкнуть остальные части дисплея. Если он не защелкивается на месте, проверьте состояние зажимов по периметру дисплея и убедитесь, что они не погнуты.

Шаг 17 Сборка дисплея

Чтобы получить доступ к винтам на следующем этапе, наклоните дисплей, слегка приподняв его нижний край.

Будьте осторожны, чтобы не перетянуть и не порвать кабели дисплея.

Шаг 18 Открутите крышку разъема аккумулятора

С помощью драйвера Y000 открутите три винта длиной 1,1 мм, крепящие кронштейн разъема батареи.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается именно туда, откуда был взят.

Во время сборки стоит включить iPhone и проверить все функции, прежде чем закрепить дисплей на месте. Не забудьте полностью отключить питание iPhone, прежде чем продолжить работу.

Шаг 19 Снимите крышку разъема аккумулятора

Снимите кронштейн.

Шаг 20 Отсоедините аккумулятор

Подденьте разъем аккумулятора из гнезда на логической плате с помощью шила или чистого ногтя.

Постарайтесь не повредить черную силиконовую прокладку вокруг этого и других соединений платы. Эти уплотнители обеспечивают дополнительную защиту от попадания воды и пыли.

Слегка отогните разъем от логической платы, чтобы предотвратить его случайное соприкосновение с гнездом.

Шаг 21 Открутите винты крышки логической платы

С помощью драйвера Y000 выкрутите пять винтов диаметром 1,1 мм, крепящих кронштейн крышки логической платы.

Шаг 22 Снимите кронштейн крышки логической платы

Снимите кронштейн.

Шаг 23 Отсоедините дисплей

С помощью палочки или ногтя отсоедините разъем кабеля ЖК-панели.

Рядом с ним отсоедините разъем дигитайзера.

Шаг 24 Отсоедините передние датчики

С помощью острия шила или ногтя отсоедините разъем блока датчиков передней панели.

Шаг 25 Извлеките дисплей в сборе

Снимите дисплей в сборе.

Во время сборки остановитесь здесь, если хотите заменить водостойкий клей по краям дисплея.

Шаг 26 Открутите переднюю панель в сборе

Выкрутите четыре винта, крепящие узел динамика/датчика:

Три 1,6 мм винта Phillips

Один винт Y000 диаметром 1,3 мм

Шаг 27 Переверните узел динамика.

С помощью острия лопатки аккуратно подденьте верхний край динамика.

Переверните динамик в сборе вниз и в сторону от верхнего края дисплея.

Динамик остается прикрепленным с помощью очень тонких ленточных кабелей. Будьте осторожны, чтобы не перетянуть и не повредить кабели.

Шаг 28 Нагрейте верхний край дисплея

Воспользуйтесь феном, тепловым пистолетом или подготовьте iOpener и приложите его к верхнему краю дисплея на 1-2 минуты, чтобы размягчить клей, крепящий датчики.

Шаг 29 Подденьте микрофон

Осторожно подведите край открывающегося резца под гибкий кабель под микрофоном.

Осторожно покрутите, чтобы отделить микрофон, стараясь при этом не перетянуть и не повредить гибкий кабель.

При необходимости воспользуйтесь острием пассатижей, чтобы окончательно отделить микрофон от выемки на передней панели.

Шаг 30 Снимите кронштейн датчика освещенности

С помощью пинцета сдвиньте небольшой кронштейн вверх и снимите его с датчика освещенности.

Шаг 31 Ослабьте датчик внешней освещенности

С помощью пинцета подденьте датчик освещенности и поднимите его из выемки на дисплее.

Если датчик не освобождается через несколько секунд, приложите больше тепла и повторите попытку.

Датчик остается прикрепленным к остальной части блока датчиков с помощью очень тонкого гибкого кабеля. Будьте осторожны, чтобы не перетянуть и не повредить кабель.

Шаг 32

Работая слева направо, просуньте медиатор под гибкий кабель и под модуль датчика приближения + заливающего освещения.

Аккуратно пошевелите и поднимите модуль, чтобы отделить его от выемки на передней панели.

Для доступа к модулю полезно приподнять и удерживать динамик в стороне. Будьте осторожны, чтобы не потянуть за тонкий гибкий кабель во время работы.

Шаг 33 Извлеките динамик + передние датчики

Снимите динамик наушника и передний датчик в сборе.

При сборке проверьте положение черного пластикового модуля, содержащего эти компоненты:

Датчик приближения

Прожектор заливающего света

Модуль должен быть расположен так, чтобы эти компоненты не были закрыты каким-либо клеем.

Шаг 34 Открутите защитную пластину ЖК-дисплея

С помощью драйвера Y000 открутите винты диаметром 1,1 мм, крепящие экран ЖК-дисплея:

Три винта на стороне, ближайшей к кабелям дисплея

Еще два винта на противоположной стороне

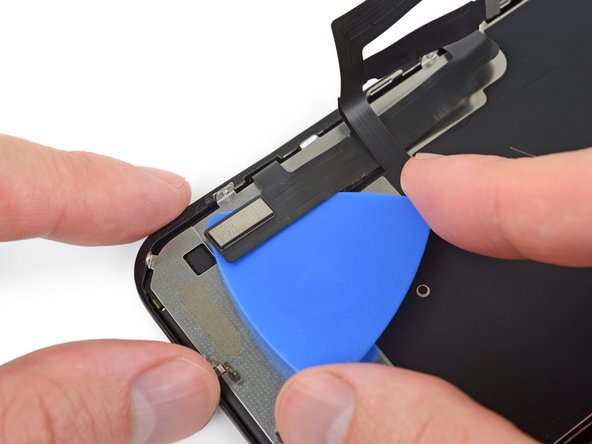

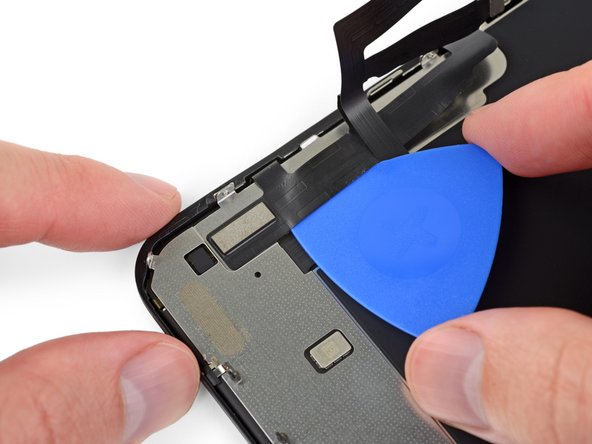

Сильно вдавливайте драйвер в винт при его вращении. При необходимости вы можете поддеть каждый винт сзади, чтобы приложить большее давление к винтам, не погнув экран.

Шаг 35

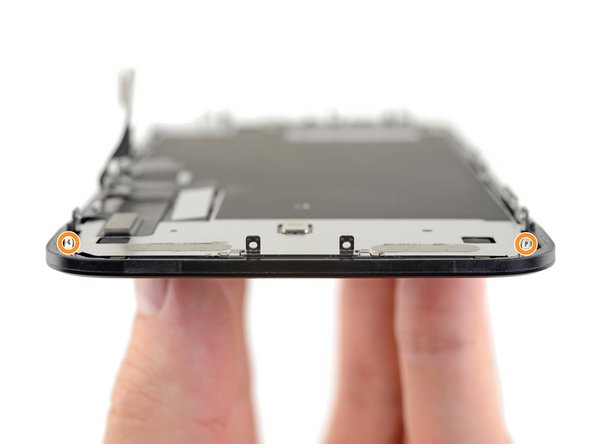

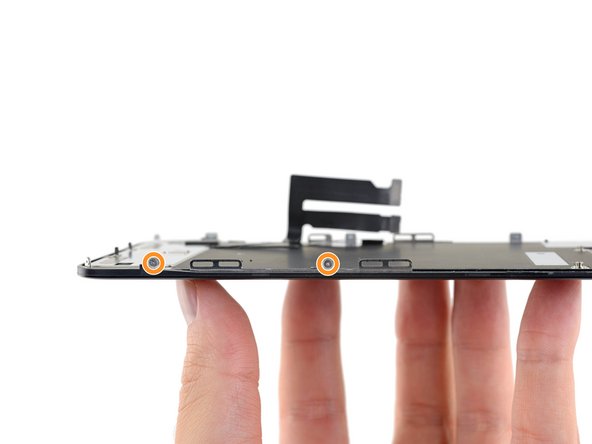

Выкрутите оставшиеся винты Y000 диаметром 1,1 мм с верхнего и нижнего краев ЖК-экрана:

Два винта возле вырезов камеры

Два винта в нижних углах

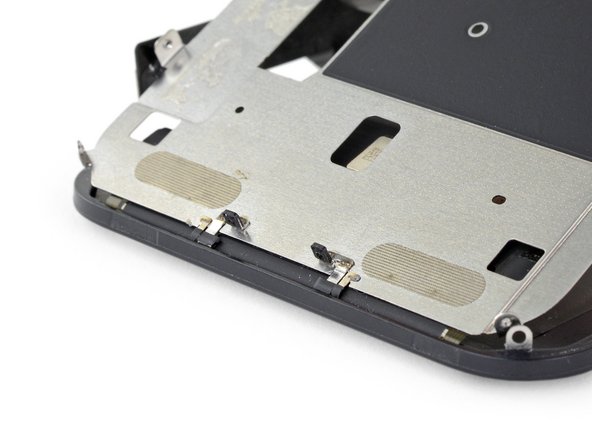

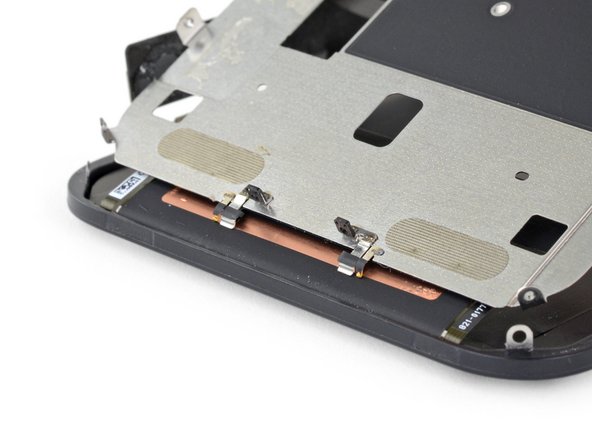

Шаг 36 Добавьте немного тепла

Приложите немного тепла от iOpener (или фена / теплового пистолета) к задней части дисплея, чтобы размягчить клей, крепящий кабели дисплея к ЖК-экрану.
