Введение
Если колесо прокрутки мыши не реагирует должным образом, возможно, требуется замена энкодера колеса прокрутки. Ремонт энкодера колеса прокрутки может быть вызван тем, что он либо устарел и требует замены, либо необходимо переустановить Synapse 3. В этом руководстве перечислены все необходимые шаги для правильной замены оптического энкодера LK-E5 в Razer Naga Trinity.
Шаг 1 Разборка Razer Naga Trinity
Снимите сменную боковую панель.
Шаг 2
Извлеките ножки мыши, используя для этого открывающуюся пику.
Шаг 3
Выкрутите четыре 6-миллиметровых винта с помощью отвертки JIS #1.
Шаг 4
Отделите верхний корпус мыши от нижнего с помощью подковырки.
Будьте осторожны, чтобы не перетянуть ленточный разъем.
Шаг 5
Разблокируйте ленточный разъем, удерживаемый зажимами главной платы, с помощью заостренного конца палочки.
Шаг 6
Снимите боковой корпус с помощью подковырки.
Шаг 7
Снимите верхний корпус светодиодного 3-контактного разъема, который находится рядом с основной платой.
Шаг 8 Корпус колеса прокрутки
Выкрутите один 4-миллиметровый черный винт Phillips #000 с левой стороны мыши, удерживающий плату светодиодного контроллера колеса прокрутки.
Затем потяните плату светодиодного контроллера вверх и наружу.
Шаг 9
Подденьте и снимите планку обратной связи колеса прокрутки с фиксаторов, используя крючковатый конец алебарды.
Шаг 10
Снимите планку обратной связи колеса прокрутки с колеса прокрутки, удерживая пружину и используя пинцет с угловым захватом, чтобы извлечь ее из фиксаторов.
Шаг 11
Отсоедините 3-контактный разъем оптического энкодера колеса прокрутки от основной платы, потянув его вверх.
Шаг 12
С помощью инструмента для открывания подденьте черную скобу, удерживающую колесо прокрутки на месте, в обратном направлении, пока корпус колеса прокрутки не выскочит наружу.
Шаг 13 Оптический энкодер LK-E5

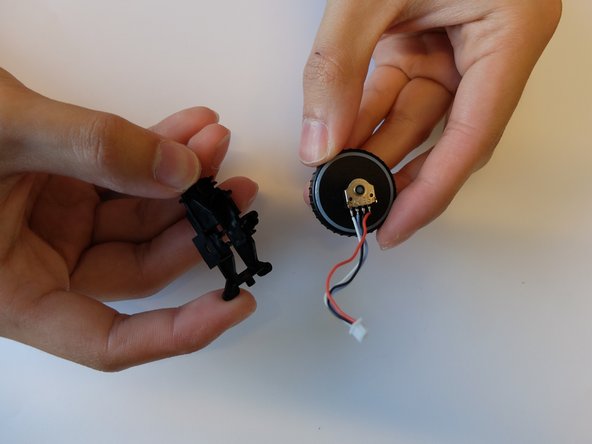

Извлеките колесо прокрутки из корпуса колеса прокрутки с помощью инструмента для открывания.
Шаг 14

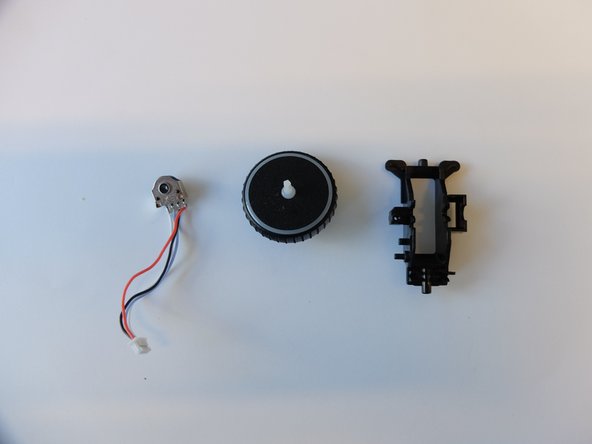

Извлеките оптический энкодер колеса прокрутки из колеса прокрутки.
