Шаг 1 Окуляр
Выключите камеру с помощью кнопки питания в верхней части камеры.
В нижней части камеры откройте крышку батарейного отсека и извлеките батарею.
Шаг 2
Открутите 7 винтов в нижней части камеры с помощью крестовой отвертки.
Шаг 3

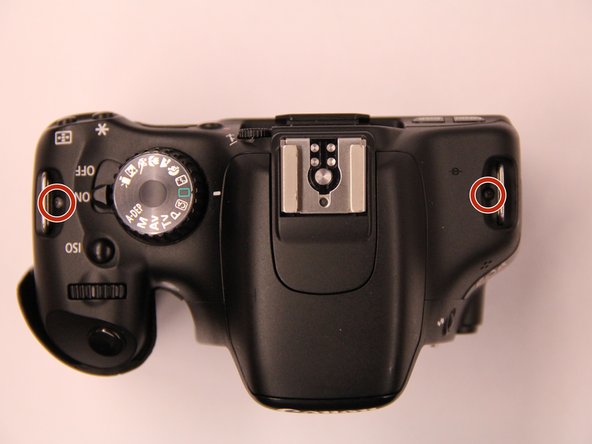

На верхней крышке выкрутите два винта из-под металлических выступов, которые используются для крепления ремней камеры.
Шаг 4
Выкрутите два винта на правой стороне камеры.
Шаг 5
Выкрутите 1 винт с левой стороны камеры.
Внутри резиновой дверцы выкрутите два черных винта.
Шаг 6

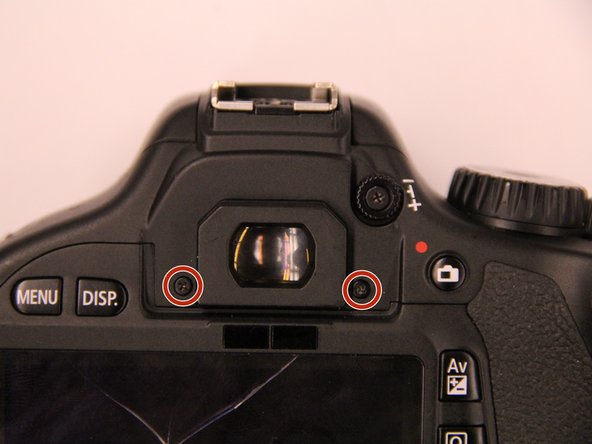

Выкрутите два винта под окуляром.
Шаг 7
Выкрутите винт в центре ручки фокусировки видоискателя, расположенной справа от окуляра.
Шаг 8
Выкрутите два черных винта на передней панели камеры прямо над кольцом крепления объектива.
ПРИМЕЧАНИЕ: Не откручивайте серебристые винты на кольце крепления объектива. Это может привести к проблемам с функциями автоматической фокусировки.
Шаг 9
С помощью пробки и инструмента для вскрытия пластика подденьте заднюю часть камеры.
Отсоедините ленточный разъем на нижней левой стороне печатной платы.
Шаг 10
С помощью пробки и инструмента для открывания пластика подденьте нижнюю часть передней панели камеры над креплением штатива.
Шаг 11
Отсоедините ленточный разъем на верхней правой стороне печатной платы.
Отсоедините разъем микрофона на верхней левой стороне печатной платы.
Шаг 12
В нижней левой части передней панели камеры отсоедините красный и желтый провода от печатной платы.
Шаг 13
Потяните верхнюю крышку на себя.
Шаг 14
Отсоедините красный провод, проходящий через блок зеркал.
Шаг 15
Выкрутите 4 винта, удерживающих зеркальный блок на месте.
Шаг 16
Выкрутите 3 винта, чтобы отсоединить узел крепления ленты.
Шаг 17
Теперь, когда верхний узел свободен, открывается доступ к еще одному винту на правой стороне зеркального блока.
Выкрутите этот винт.
Отсоедините оранжевый ленточный кабель.
Шаг 18
Снимите видоискатель с камеры. Винты, которые удерживают окуляр на месте, доступны. Выкрутите эти 3 винта с задней стороны окуляра. Два винта расположены снизу, а один — сверху.
Шаг 19
После удаления винтов окуляр можно легко извлечь на свободу.
