Введение
На моем 9-летнем Samsung UE40B6000Vp после долгой ночи просмотра BluRay появились вертикальные «разноцветные» полосы. После некоторых исследований я пришел к выводу, что плата управления синхронизацией получила дефект из-за недостатка охлаждения.
На E-Bay мне удалось приобрести подходящую б/у плату T-Con_Board и материнскую плату от телевизора с разбитым дисплеем.
После замены телевизор работает как надо.
Шаг 1 Плата T-Con и основная плата
Проблема: вертикальные полосы!
После некоторых исследований у меня возникло подозрение, что виной всему плата T-con. Поэтому я обнаружил ее, записал номер детали и купил плату на замену и другую основную плату.
Шаг 2
Сначала снимите заднюю панель корпуса. (Белые наклейки на фотографии — это крепления для светодиодной подсветки).
Для этого открутите все винты, отмеченные на рисунке красным кружком, с помощью крестовой отвертки.
Шаг 3
Далее необходимо открутить крепежную пластину для разъема питания.
Шаг 4
Теперь вы можете аккуратно отсоединить заднюю стенку сверху, а затем снять ее вниз. Вытащите сетевую вилку через углубление в задней панели.
Шаг 5
Теперь мы можем увидеть внутренние компоненты:
Слева в красном прямоугольнике: низкочастотный динамик
Блок питания (Power Supply) в центре сверху в синем прямоугольнике
Справа в желтом прямоугольнике находится основная плата со всеми соединениями
Плата управления синхронизацией расположена в центре внизу за креплением основания в розовом прямоугольнике
Оранжевые стрелки указывают на высокочастотные динамики.
Шаг 6
Первым делом я вынул штекер питания, иначе он будет мешать. Для этого слева и справа от разъема есть две кнопки. Если нажать их одновременно, то можно вытащить штекер, немного пошевелив его.
Шаг 7
Справа вверху от блока питания внутрь ведут два кабеля, которые обеспечивают питание панели
Кабель справа внизу обеспечивает питание материнской платы.
Шаг 8
Далее необходимо отсоединить кабели на материнской плате.
Для этого аккуратно отсоедините блок питания слева вверху, слегка приподняв замок с помощью тестера скосов или пластиковой лопатки.
Затем ослабьте подключение низкочастотного динамика.

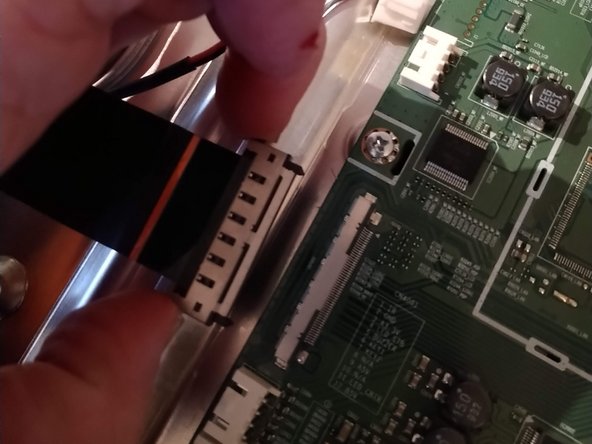

Шаг 9
После снятия высокочастотных динамиков и кабеля данных под ленточным кабелем передних регуляторов используйте тот же принцип. Отсоедините ленточный кабель, ведущий к плате T-Con, нажав на две кнопки.
Таким же образом отсоедините кабель от платы T-Con.
Шаг 10
Теперь можно снять материнскую плату, открутив винты, отмеченные на рисунке.
После того как все винты будут выкручены, аккуратно поднимите и снимите плату.
