Введение
В этом руководстве я покажу, как правильно заменить кнопку навигации на верхней панели камеры. Общие признаки сломанной или неисправной кнопки навигации: кнопка не двигается или заедает, при перемещении кнопка ничего не делает, кнопка при перемещении дает отложенный ответ, если появился любой из этих симптомов, то, скорее всего, это основная проблема устройства.
Шаг 1 Внешняя оболочка
Снимите ремешок, расстегнув липучку и вытянув его через точки крепления.
Извлеките внешний батарейный блок, нажав на фиксатор и выдвинув его.
Шаг 2
Выкрутите три 5-миллиметровых винта Phillips #000 в нижней части устройства.
Шаг 3
На боковой стороне устройства открутите следующие винты Phillips #000:
Один винт 3 мм
Один винт 5 мм
Шаг 4
Снимите панель напротив дисплея, потянув вверх перпендикулярно боковой стороне.
Шаг 5
Выкрутите 4-миллиметровый винт Phillips #000, который был открыт после снятия боковой панели.
Шаг 6
Выкрутите три 4-миллиметровых винта Phillips #000, как показано на рисунке.
Некоторые или все винты защищены пенопластовыми крышками. Их нужно снять, прежде чем вы сможете их открутить.
Шаг 7
Используя пинцет, отсоедините ленточный кабель, потянув его прямо.
Шаг 8
Повторите шаг 7 (7) для оставшихся трех проводов, показанных на рисунке.
Шаг 9
Возьмитесь за верхнюю часть камеры и потяните прямо вверх, чтобы снять верхнюю панель.
Шаг 10 Кнопки навигации

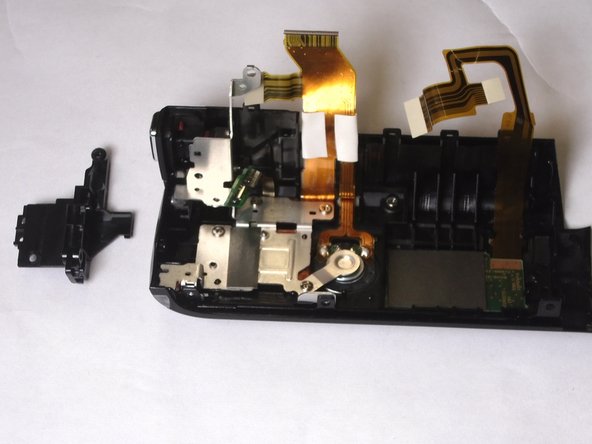

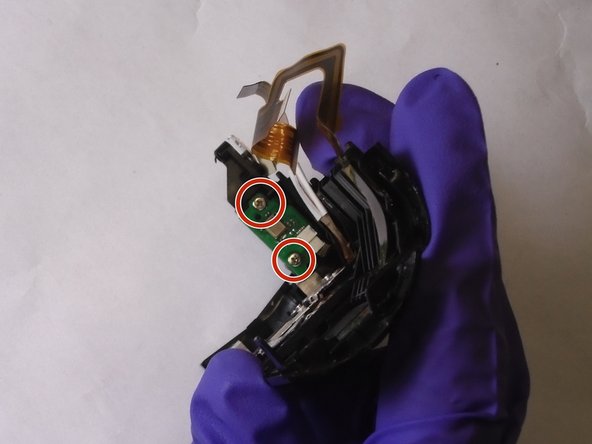

С помощью отвертки Phillips #000 выкрутите три винта Phillips #000 диаметром 3 мм из внешней оболочки корпуса вокруг кнопки записи и извлеките ее и маленький микрочип.
Шаг 11

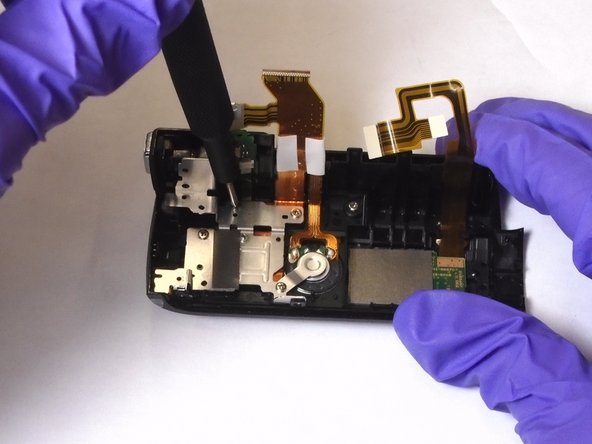

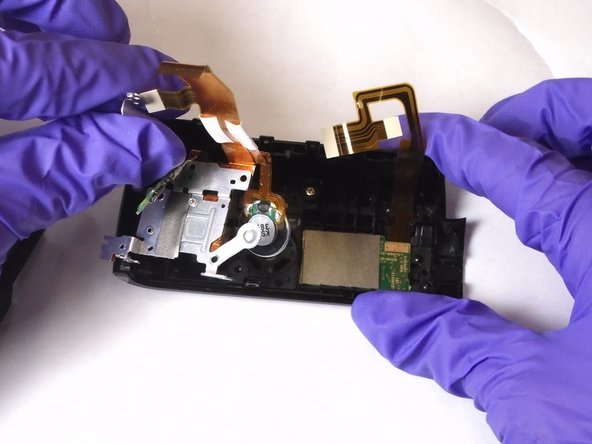

С помощью отвертки Phillips #000 выкрутите пять винтов Phillips #000 диаметром 3 мм из внешней оболочки корпуса и снимите металлическую часть, содержащую динамик.
Шаг 12

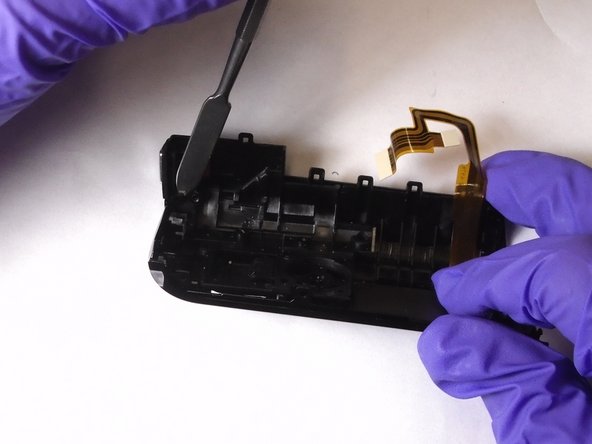

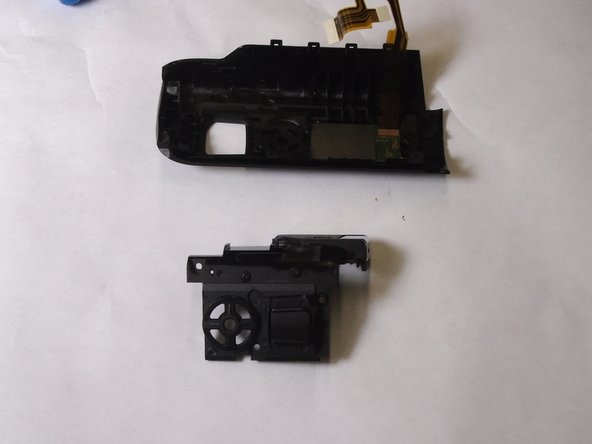

Выкрутите один винт Phillips #000 диаметром 3 мм, удерживающий навигационную кнопку. Затем с помощью металлической лопатки отделите кнопку от корпуса.
