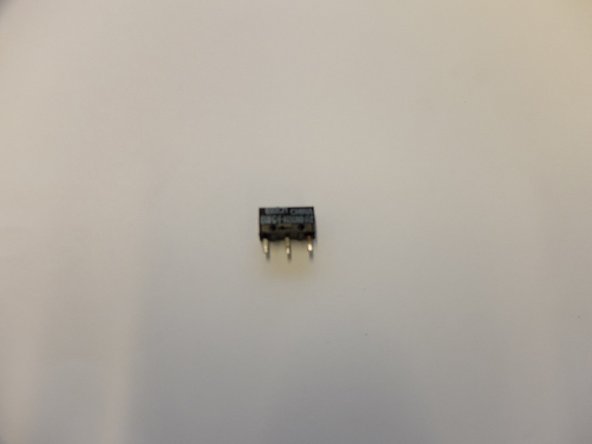

Замена микропереключателя Razer Naga Trinity OMRON D2FC-F-K(50M)

Введение

Если правая или левая кнопка мыши не реагирует на нажатие, возможно, требуется замена микропереключателя. В этом руководстве перечислены все необходимые шаги для правильной замены микропереключателей левой и/или правой кнопок мыши на Razer Naga Trinity.

Шаг 1 Разборка Razer Naga Trinity

Снимите сменную боковую панель.

Шаг 2

Извлеките ножки мыши с помощью ключа для открывания.

Шаг 3

Выкрутите четыре 6-миллиметровых винта с помощью отвертки JIS #1.

Шаг 4

Отделите верхний корпус мыши от нижнего с помощью подковырки.

Будьте осторожны, чтобы не перетянуть ленточный разъем.

Шаг 5

Разблокируйте ленточный разъем, удерживаемый зажимами главной платы, с помощью заостренного конца палочки.

Шаг 6

Снимите боковой корпус с помощью подковырки.

Шаг 7

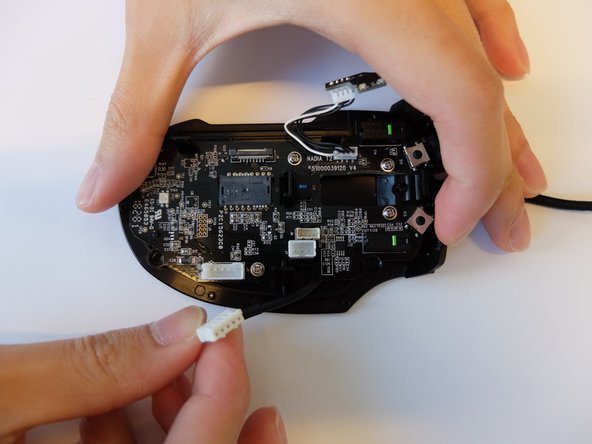

Снимите верхний корпус светодиодного 3-контактного разъема, который находится рядом с основной платой.

Шаг 8 Корпус колеса прокрутки

Выкрутите один 4-миллиметровый черный винт Phillips #000 с левой стороны мыши, удерживающий плату светодиодного контроллера колеса прокрутки.

Затем потяните плату светодиодного контроллера вверх и наружу.

Шаг 9

Подденьте и извлеките полосу обратной связи колеса прокрутки из фиксаторов, используя крючковатый конец алебарды.

Шаг 10

Снимите планку обратной связи колеса прокрутки с колеса прокрутки, удерживая пружину и используя пинцет с угловым захватом, чтобы извлечь ее из фиксаторов.

Шаг 11

Отсоедините 3-контактный разъем оптического энкодера колеса прокрутки от основной платы, потянув его вверх.

Шаг 12

Используя инструмент для открывания, подденьте черный кронштейн, удерживающий колесо прокрутки на месте, пока корпус колеса прокрутки не выскочит наружу.
