Введение
Следуйте этому руководству, чтобы заменить микрофон в камере Canon Vixia HF R62.
Микрофон — это устройство, встроенное в камеру Canon Vixia HF R62. Основная функция микрофона — модулировать звуковые волны в электрические сигналы, которые могут быть усилены и записаны.
При ухудшении качества записи голоса микрофон необходимо сначала проверить на наличие каких-либо проблем. К неисправностям микрофона относятся звуки, смешанные с нежелательным шумом, и шум становится отчетливым при отображении записанного события. Прежде чем приступать к замене или ремонту микрофона, необходимо очистить сенсорный порт микрофона от частиц пыли, которые могут повлиять на качество звука. После очистки следует попробовать записать еще одно событие в тихой обстановке без посторонних шумов, чтобы сравнить качество звука и определить, улучшилось ли оно или требуется дальнейший ремонт.
Во время ремонта не забудьте надеть электростатическую защиту, чтобы защитить оборудование камеры от электрического разряда, который может возникнуть при непосредственном прикосновении рук к чувствительным элементам оборудования камеры.
Шаг 1 Внешняя оболочка
Снимите ремешок, расстегнув липучку и вытянув его через точки крепления.
Извлеките внешний батарейный блок, нажав на фиксатор и выдвинув его.
Шаг 2
Выкрутите три 5-миллиметровых винта Phillips #000 в нижней части устройства.
Шаг 3
На боковой стороне устройства открутите следующие винты Phillips #000:
Один винт 3 мм
Один винт 5 мм
Шаг 4
Снимите панель напротив дисплея, потянув вверх перпендикулярно боковой стороне.
Шаг 5
Выкрутите 4-миллиметровый винт Phillips #000, который был открыт после снятия боковой панели.
Шаг 6
Выкрутите три 4-миллиметровых винта Phillips #000, как показано на рисунке.
Некоторые или все эти винты будут защищены пенопластовыми крышками. Их необходимо снять, прежде чем вы сможете их открутить.
Шаг 7
Используя пинцет, отсоедините ленточный кабель, потянув его прямо.
Шаг 8
Повторите шаг 7 (7) для оставшихся трех проводов, показанных на рисунке.
Шаг 9
Возьмитесь за верхнюю часть камеры и потяните прямо вверх, чтобы снять верхнюю панель.
Шаг 10 Микрофон
Выкрутите 5-миллиметровый винт Phillips #000 в верхней части внутреннего корпуса.
Шаг 11
Выкрутите два 5-миллиметровых винта Phillips #000 рядом с панелью дисплея.
Шаг 12

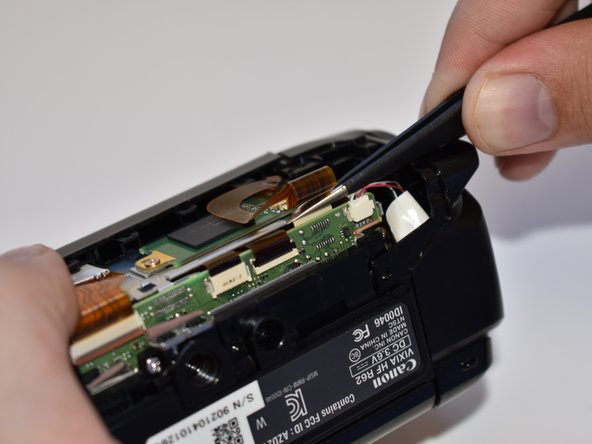

Отсоедините небольшой разъем кабеля в пучке на боковой стороне крышки объектива, потянув его прямо.
Шаг 13
Снимите крышку объектива, потянув ее прямо от корпуса.
Шаг 14
Извлеките из крышки объектива 4-миллиметровый крепеж Phillips #000.
Шаг 15
Снимите пластиковый корпус.
Шаг 16
Потяните микрофон в сторону от крышки объектива.
