Введение
Это простой проект, который заставит ваш электронный замок прицепа Bauer NE снова работать, если проблема заключается в приводе. Пайка не требуется, и вам не понадобится много инструментов. Если вы сможете установить замок на дверь прицепа, вы сможете заменить актуатор.
Шаг 1 Привод
В этом руководстве предполагается, что электронный замок прицепа Bauer NE снят с двери перед началом работы. Замок должен выглядеть следующим образом.

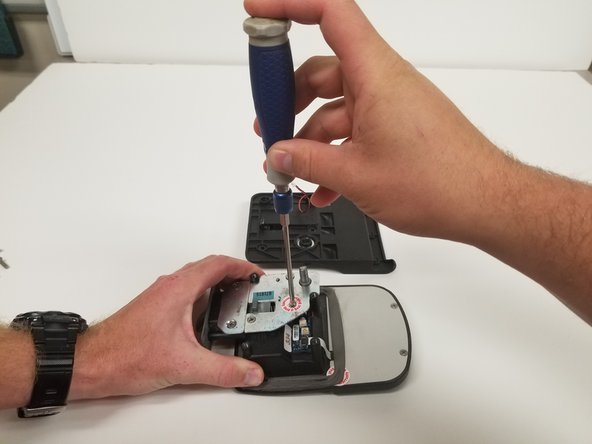

Шаг 2
Открутите три винта Philips, которые удерживают металлическую пластину на месте.
Один из винтов может находиться под белой наклейкой. Если сорвать эту наклейку или вынуть винты, это может привести к аннулированию гарантии производителя.
Шаг 3
Поднимите металлическую пластину прямо вверх, стараясь не сдвинуть другие компоненты замка.

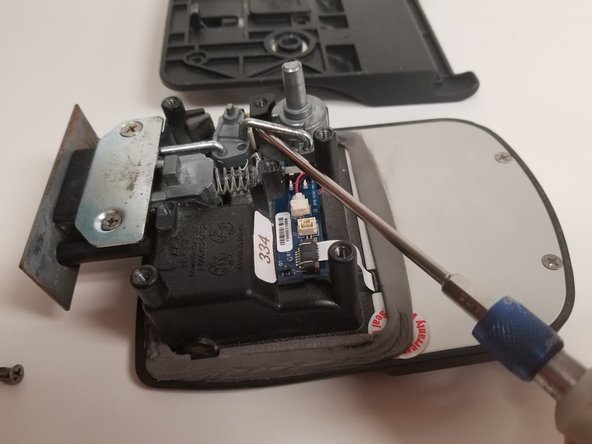

Шаг 4
Осторожно поднимите металлический соединительный шарнир, который соединяет механизм ручного запирания с механизмом привода.
Шаг 5
Снимите второе металлическое звено, которое соединяет механизм привода с засовом.
Шаг 6
Осторожно потяните механизм привода прямо вверх.
Шаг 7
Осторожно потяните механизм ручной блокировки прямо вверх.
Шаг 8
Осторожно возьмитесь за привод и медленно потяните его вверх. Тяните медленно, чтобы не повредить провода.
Обратите внимание на то, где провода имеют шероховатости (под печатной платой).
Шаг 9
Медленно начните вставлять отвертку с плоской головкой между печатной платой и корпусом электронного замка прицепа Bauer NE.
Рекомендуется использовать инструмент для открытия iFitit, а не отвертку с плоской головкой. Это позволит избежать царапин и трещин на печатной плате.
На этом шаге можно лучше увидеть, где провода зачищаются, так как печатная плата приподнимается.
Шаг 10
Потяните плату с корпуса электронного замка прицепа Bauer NE, стараясь не вытягивать ее слишком далеко из корпуса.
Шаг 11
Аккуратно отсоедините разъем привода от печатной платы.
Он будет похож на разъем, который нужно было отсоединить при снятии замка с двери прицепа. На нем есть небольшой выступ, который нужно нажать вниз. Нажав на него, вы сможете отсоединить разъем от соединения.
Шаг 12
Теперь, когда разъем отсоединен, можно взять привод и правильно его утилизировать.
Шаг 13
Теперь вы успешно сняли старый, сломанный привод и правильно его утилизировали. Теперь пришло время собрать все обратно. Начните с приобретения нового привода.
Шаг 14
Подключите актуатор к печатной плате. Выровняйте соединение и аккуратно вставьте его на место.
Это будет тот же разъем, от которого был отсоединен старый актуатор.
Вы должны услышать щелчок, когда разъем будет правильно подключен.

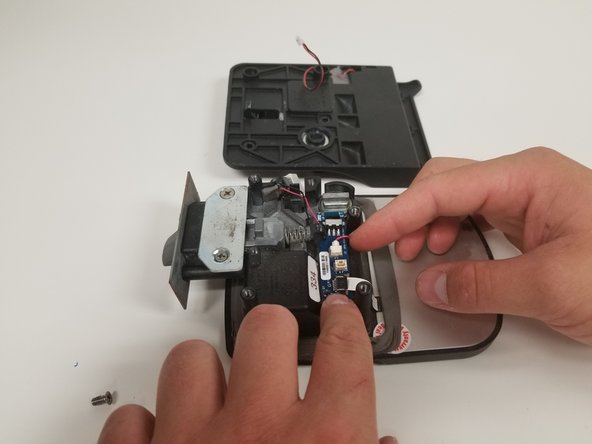

Шаг 15
Поднимите плату и проведите провод под платой, где он был. Это предотвратит повреждение проводов.
Убедитесь, что провод не находится вблизи движущихся частей или в месте защемления (например, зажат между платой и корпусом).
Шаг 16
Поместите печатную плату на место и слегка надавите на нее.
В зависимости от того, был ли нарушен клей, вам может понадобиться добавить немного суперклея, чтобы плата не двигалась.
Если вы используете суперклей, подержите его на месте в течение 30 секунд, чтобы обеспечить надежное соединение.
Шаг 17
Аккуратно выровняйте и установите актуатор на место старого.
Аккуратно и медленно вставьте привод на место.
Убедитесь, что провода не пережаты и не перегнуты, особенно в нижней части привода.

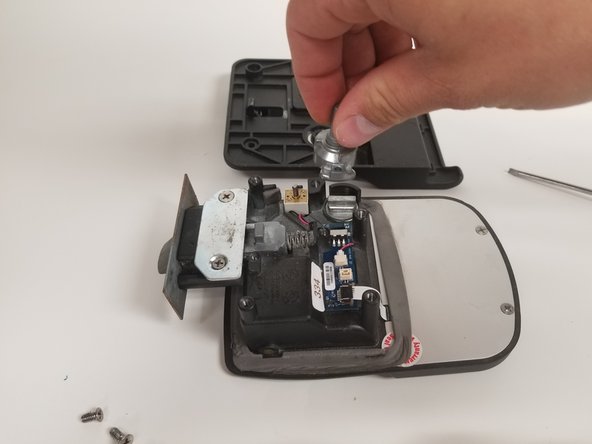

Шаг 18
Возьмите ручной механизм блокировки, выровняйте его и установите на место.
Шаг 19
Возьмите механизм привода, выровняйте его и установите на место.
Шаг 20
Возьмите два металлических звена: звено между засовом и механизмом привода и звено между механизмом привода и механизмом ручного запирания, выровняйте их и установите на место.
Шаг 21
Возьмите металлическую пластину, выровняйте ее и установите на место.
Шаг 22
Возьмите три винта, установите их на место и затяните отверткой Philips #2.
Убедитесь, что они затянуты плотно, но не перетягивайте их до такой степени, чтобы они сорвались.
Шаг 23
Поздравляем! Теперь замок оснащен новым приводом и готов к установке на дверь вашего прицепа.
Всегда держите ключ при себе на случай, если замок снова не сможет запереться или отпереться.
