Введение
В этом руководстве показано, как снять материнскую плату Xbox One X. Оно содержит те же шаги, что и для снятия радиатора.
Шаг 1 Внешний корпус
С помощью отвертки T9 Torx выкрутите 13-миллиметровый винт, который находится под и слева от входа питания.
Шаг 2
Используя точный пинцет, отсоедините выступ винта, расположенный на противоположной стороне корпуса.
С помощью отвертки T9 Torx выкрутите 13-миллиметровый винт, расположенный под выступом.
Шаг 3
Ориентируйте корпус так, чтобы передняя часть Xbox (сторона с кнопкой питания) была обращена к вам.
Снимите верхнюю часть корпуса, сдвинув ее к себе.
Шаг 4

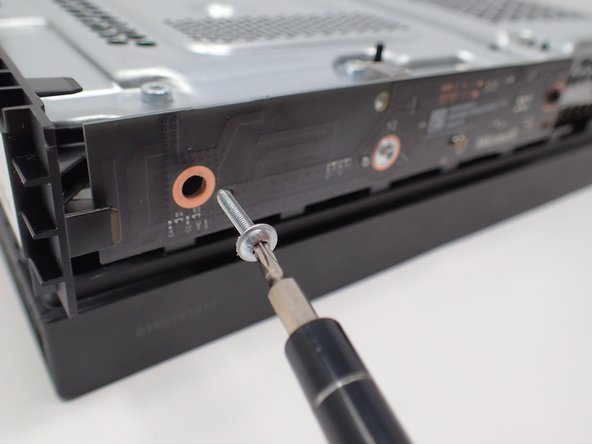

С помощью отвертки T9 Torx открутите два 15-миллиметровых серебристых винта, которые крепят печатную плату/панель к боковой стороне внутреннего металлического корпуса.
С помощью той же отвертки выкрутите 9-миллиметровый черный винт, расположенный дальше справа на той же печатной плате/панели.
Шаг 5
Снимите отвинченную панель с боковой стороны устройства, потянув ее на себя.
Будьте осторожны с разъемом, так как он хрупкий.
Шаг 6

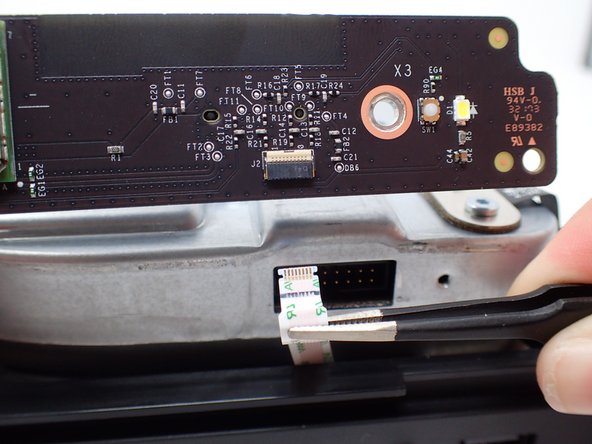

Потяните верхний край белого зажима вниз, а затем извлеките белый разъем из сдвинутой панели с помощью точного пинцета.
Не давите на разъем, так как он хрупкий. Может потребоваться покачивание.
Шаг 7

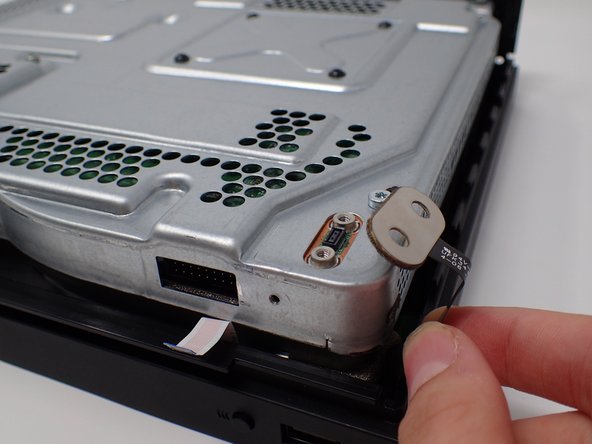

На верхней части устройства в углу прямо над белым разъемом находится овальная пластина, удерживаемая двумя винтами.
Отверткой Torx T9 выкрутите оба винта диаметром 7 мм.
Поднимите отсоединенную пластину в сторону.
Пластина по-прежнему подключена к устройству.
Шаг 8
С помощью отвертки Torx T9 открутите шесть винтов длиной 47 мм, которые крепят нижнюю сторону внешнего корпуса.
Шаг 9
Переверните Xbox так, чтобы нижняя часть корпуса оказалась сверху.

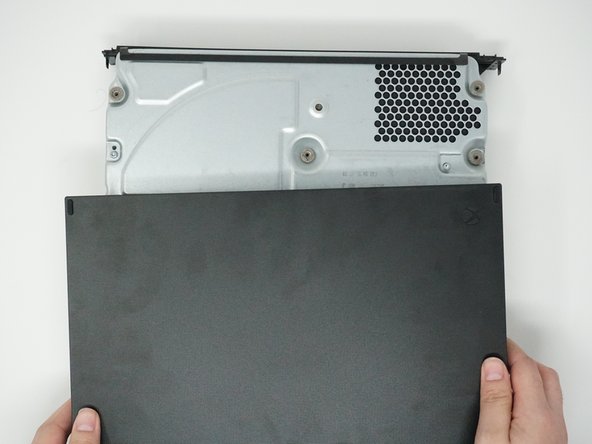

Поднимите нижнюю часть корпуса с Xbox, потянув ее вверх и на себя.
Шаг 10 Привод BD-ROM
Снова переверните устройство так, чтобы верхняя часть была обращена вверх.
Отверткой Torx T9 открутите 4 небольших винта диаметром 11 мм в левом нижнем углу металлического корпуса.
Шаг 11
Снова переверните устройство так, чтобы нижняя часть была обращена вверх.

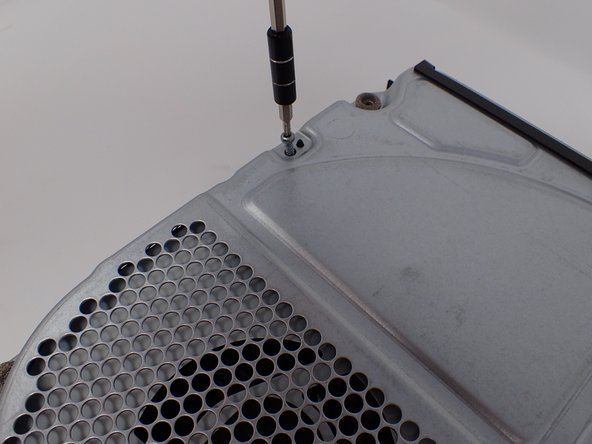

С помощью отвертки Torx T10 открутите два винта, расположенные на противоположных сторонах металлического корпуса. Один находится возле вентилятора, а другой — возле вентиляционного отверстия блока питания.
Левый винт имеет размер 11 мм, а правый — 7,5 мм.
Шаг 12
Снимите металлический корпус, потянув его вверх, и откройте внутренние компоненты устройства.
Шаг 13

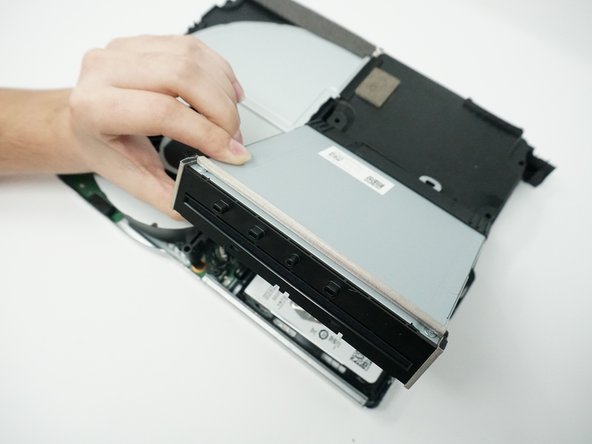

Поднимите и поверните BD-привод, чтобы обнаружить провода, соединяющие его с материнской платой.
Шаг 14
Пальцами аккуратно отсоедините два комплекта проводов, соединяющих привод с материнской платой.
Также можно отсоединить провода от разъемов со стороны привода. Это гораздо проще, если вы не снимали блок питания.
Теперь BD-диск должен быть полностью отсоединен от остального устройства, и его можно отложить в сторону.
Шаг 15 Открутите винты, крепящие жесткий диск к корпусу.
Переверните консоль.
Дисковод прикреплен к материнской плате только двумя кабельными разъемами. Придерживайте дисковод при переворачивании консоли, чтобы не повредить его.
С помощью отвертки T10 Torx выкрутите четыре винта диаметром 11,4 мм, крепящих жесткий диск к верхнему металлическому корпусу.
Шаг 16 Переместите дисковод
Переверните консоль обратно, не забывая о том, что дисковод свободен.
Поднимите дисковод так, чтобы его металлический выступ отцепился от блока питания.
Переверните дисковод и установите его на блок питания. Дисковод должен быть обращен в сторону, противоположную той, в которой он был установлен.
Дисковод подключен к материнской плате. Во избежание повреждения не тяните и не сгибайте кабели сильнее, чем это необходимо.
Шаг 17 Отсоедините разъем кабеля в жгуте
Отсоедините разъем кабеля в жгуте, соединяющий жесткий диск с материнской платой, потянув его прямо вверх.
Шаг 18 Отсоедините кабель SATA
Отсоедините кабель SATA, соединяющий жесткий диск с материнской платой, потянув его прямо вверх.
Шаг 19 Извлеките жесткий диск
Поднимите жесткий диск в сборе из верхнего металлического корпуса.
При перемещении жесткого диска держите его за боковые стороны, чтобы не повредить.
Шаг 20 Снимите монтажный кронштейн
Переверните жесткий диск так, чтобы пластиковый монтажный кронштейн был обращен вверх.
С помощью отвертки T10 Torx выкрутите четыре винта диаметром 8,6 мм, которыми жесткий диск крепится к монтажному кронштейну.
Шаг 21
Поднимите монтажный кронштейн с жесткого диска.
Шаг 22 Отсоедините разъем жесткого диска
Отсоедините разъем жесткого диска от жесткого диска, потянув его параллельно длине диска.
Шаг 23 Вентилятор

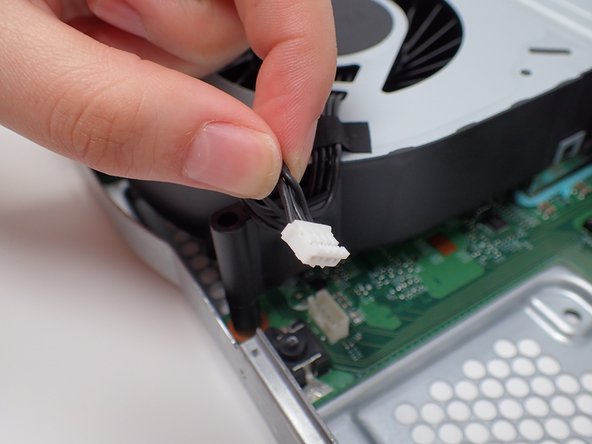

Отсоедините пластиковый проводной разъем от материнской платы.
Шаг 24
Удалите кусок пенопласта, аккуратно отклеив его от системы охлаждения.
После удаления пенопласта его клей может работать не так хорошо.
Шаг 25

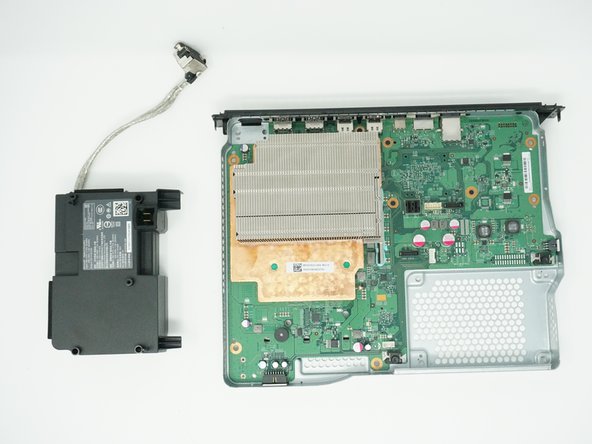

Снимите блок питания, приподняв его с материнской платы, оставив при этом его шнур.
Установите блок питания за пределами корпуса так, чтобы шнур не находился над системой охлаждения.
Шаг 26
Снимите систему охлаждения, вертикально подняв ее с материнской платы.
Шаг 27 Блок питания

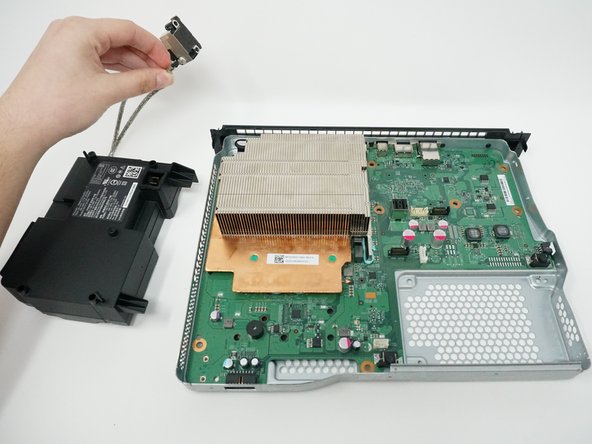

Поднимите металлическую часть, соединенную со шнуром, из корпуса.
Шаг 28 Радиатор

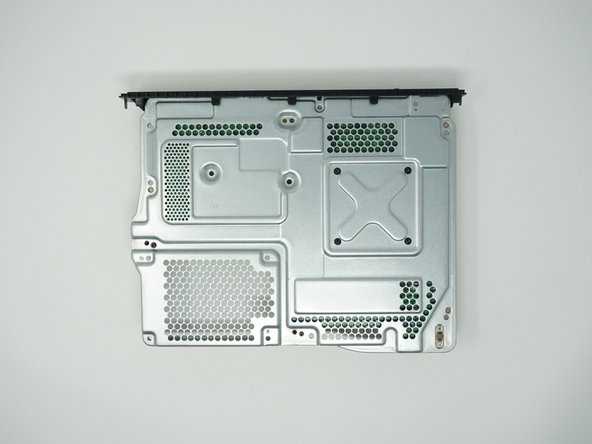

Переверните устройство так, чтобы нижняя часть металлического корпуса была обращена вверх.
Шаг 29

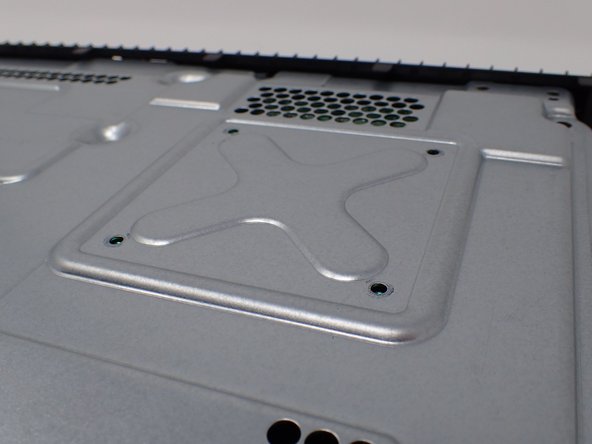

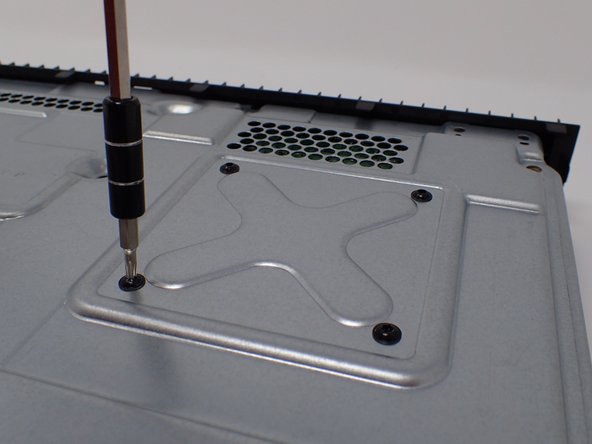

С помощью отвертки T9 Torx открутите четыре 9-миллиметровых винта, которые крепят радиатор к внешнему металлическому корпусу.
Шаг 30
Снова переверните устройство так, чтобы металлический корпус оказался снизу.
Поднимите материнскую плату вертикально, чтобы извлечь ее из корпуса.
Шаг 31
Переверните материнскую плату.

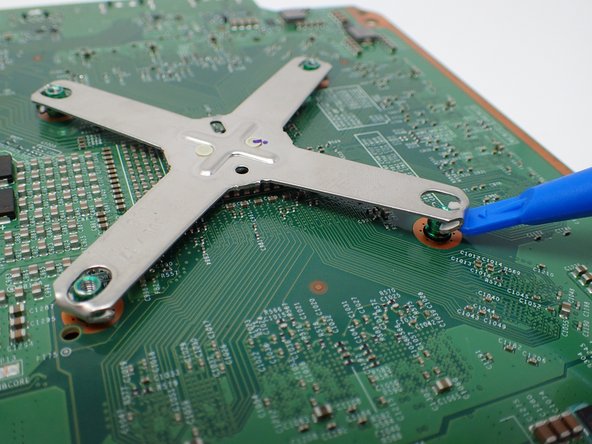

Используя пластиковый инструмент для открывания, подденьте углы х-образной металлической части, чтобы они отделились от материнской платы.
Поддевайте каждый металлический угол медленно, чтобы не повредить материнскую плату.
Не рекомендуется использовать отвертку/другие металлические инструменты, не предназначенные для вскрытия. Используйте инструмент для вскрытия или пассатижи.
Шаг 32

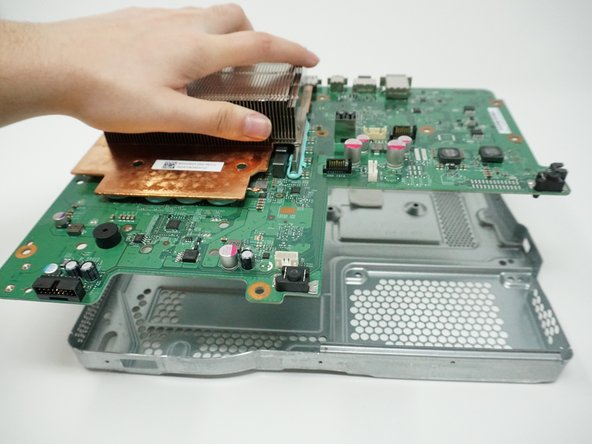

Приподнимите радиатор, чтобы отсоединить его от материнской платы.
