Введение
В этом руководстве по замене материнской платы Sony Vaio PCG-3C2L приведены пошаговые инструкции с картинками. На материнской плате хранится большая часть аппаратного обеспечения компьютера, и ее замена может потребоваться, если в ноутбуке есть несколько компонентов, требующих замены (видеокарта, процессор, оперативная память, поврежденные контакты и т. д.). Замена материнской платы увеличит скорость обработки и передачи данных. Вы можете найти замену материнской платы здесь.
Шаг 1 Батарея
Переверните компьютер так, чтобы нижняя часть была обращена вверх.
Батарея должна находиться в верхней части на задней панели компьютера.
Шаг 2
Изначально кнопка блокировки должна быть сдвинута до упора влево. Чтобы разблокировать батарею, переместите кнопку блокировки слева направо.
Шаг 3
После разблокировки батареи удерживайте кнопку «разблокировка» и нажмите на нее влево.
Шаг 4
Держите кнопку «разблокировки» нажатой.
Используйте инструмент для открывания iFixit (или свои руки), чтобы поднять батарею вверх.
Шаг 5 Оперативная память
Переверните компьютер так, чтобы нижняя часть была обращена вверх.
Шаг 6
Открутите винт панели с помощью крестообразной отвертки № 0.
Винт закручен, он не вынимается из панели.

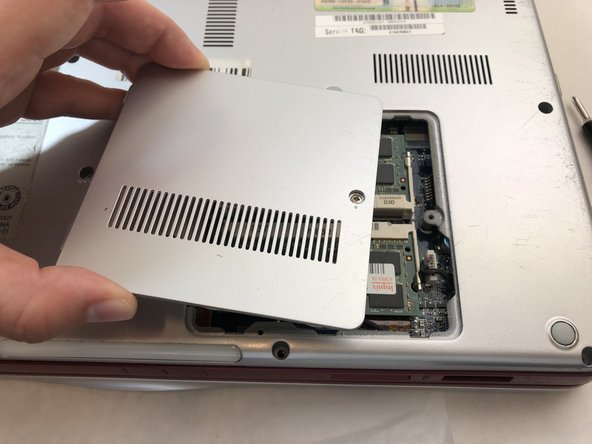

Снимите панель с ноутбука.
Шаг 7

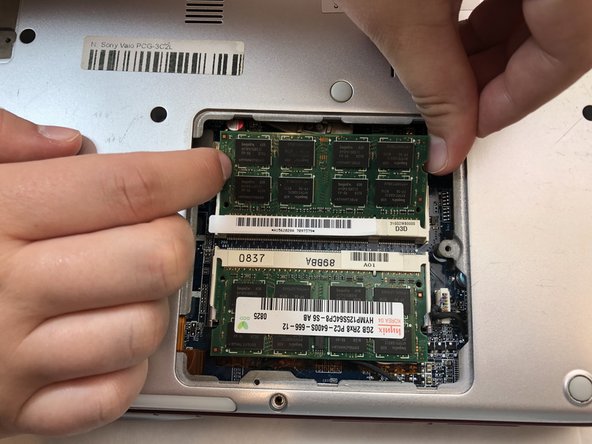

Внутри панели будут две зеленые панели с черными прямоугольниками сверху. Это оперативная память.
Чтобы извлечь оперативную память, пальцами отожмите металлические выступы на белых держателях наружу.
В этот момент зеленая панель слегка откинется вверх.
Шаг 8
Откинув зеленую панель, руками извлеките оперативную память.
То же самое сделайте со второй зеленой панелью.
Шаг 9 Жесткий диск
Поместите ноутбук так, чтобы его днище было обращено вверх.
Шаг 10
С помощью отвертки Phillips #0 открутите два винта 3,5 мм на крышке жесткого диска.
Шаг 11
С помощью отвертки Phillips #0 открутите три винта диаметром 8 мм на корпусе жесткого диска.
Снимите черный корпус жесткого диска, потянув его на себя.
Шаг 12
Извлеките жесткий диск, аккуратно выдвинув его.
Шаг 13 Вентилятор
Отверткой Phillips #0 открутите шесть 8-миллиметровых крайних винтов с задней панели.
Открутите два угловых винта 8 мм с задней панели с помощью отвертки Phillips #0.
Отверткой Phillips #0 открутите четыре средних винта 8 мм с задней панели.
Отверткой Phillips #0 открутите три винта 2 мм с задней панели.
Шаг 14
Выкрутите 6-миллиметровый винт из держателя батареи с помощью крестовой отвертки №0.
Выкрутите два винта 4 мм из держателя батареи с помощью отвертки Phillips #0.
Шаг 15

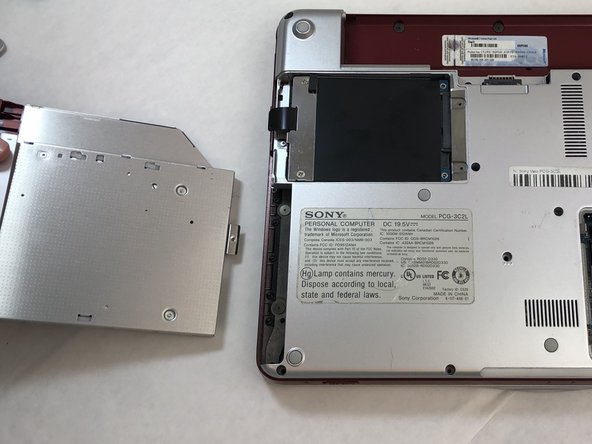

Извлеките CD-картридж из задней панели, выдвинув его.
Шаг 16
Руками поднимите заднюю панель примерно на два дюйма вверх от остальной части ноутбука.
Отсоедините разъем черного провода.
Снимите заднюю панель.
Медленно потяните заднюю панель вверх, чтобы не сломать разъем черного провода.
Шаг 17
Открутите четыре 4 мм невыпадающих винта с корпуса вентилятора, используя отвертку Phillips #0.
Отсоедините разъем черного/красного/желтого провода, осторожно потянув за провод.
Снимите кожух вентилятора медного цвета, в котором находится вентилятор, потянув его за нижнюю часть ноутбука.
Шаг 18
Отверткой Phillips #0 открутите три винта диаметром 3 мм на корпусе вентилятора.
Шаг 19

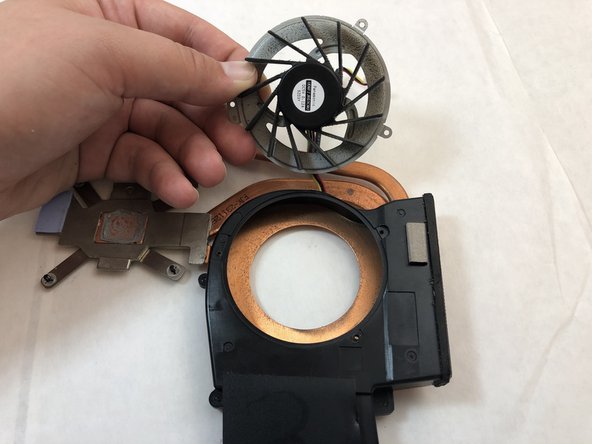

Извлеките вентилятор из корпуса вентилятора, выдвинув его.
Шаг 20 Материнская плата
С помощью отвертки Phillips #0 открутите пять винтов диаметром 3,8 мм.
С помощью отвертки Phillips #0 открутите два винта 3,3 мм.
Шаг 21

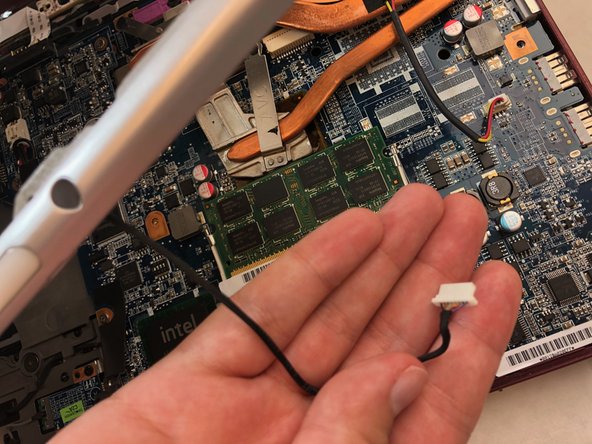

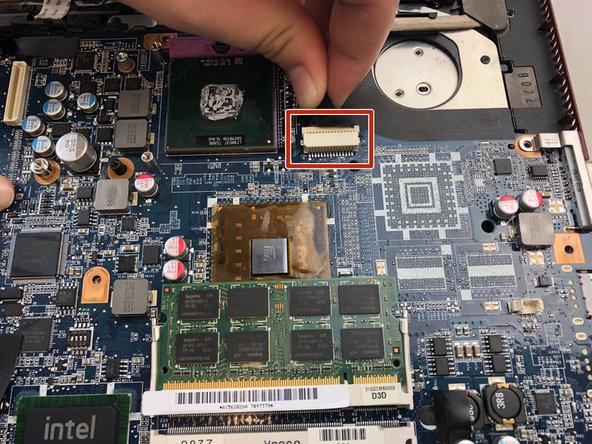

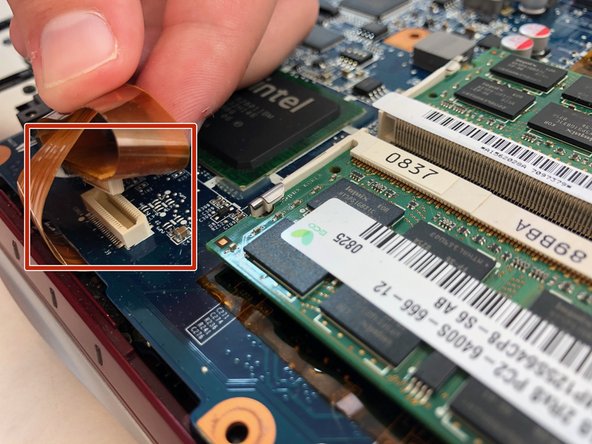

Отсоедините пять проводных разъемов, аккуратно потянув за них, чтобы освободить. Они расположены вокруг материнской платы.
Шаг 22
С помощью отвертки Phillips #0 открутите четыре винта 3,8 мм.
С помощью крестообразной отвертки №0 открутите один винт диаметром 2 мм.

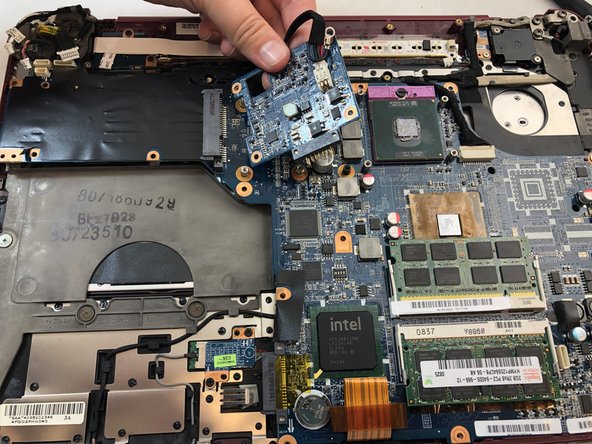

Снимите MD16 с материнской платы, аккуратно потянув вверх. MD16 — это небольшая приподнятая панель, которая имеет тот же синий цвет, что и материнская плата. Она прикреплена к черному шнуру и должна оставаться прикрепленной к черному шнуру.
Отложите MD16 в сторону.
Шаг 23

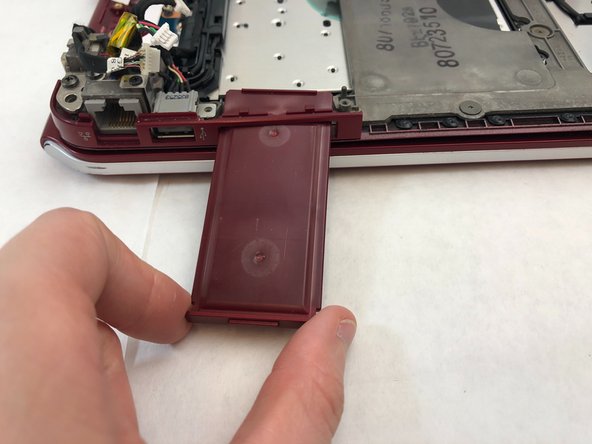

Извлеките маленький красный держатель карты памяти из ноутбука, выдвинув его.
Шаг 24

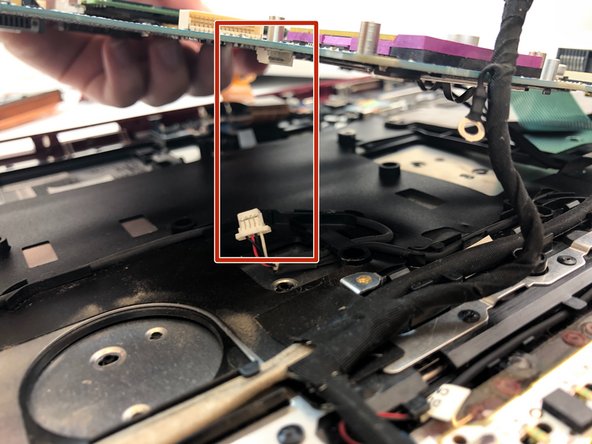

Приподнимите материнскую плату примерно на два дюйма, чтобы вы могли увидеть, что под ней находится.

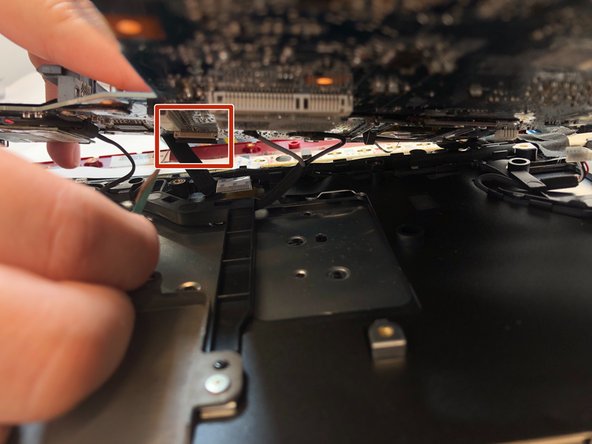

Под материнской платой находятся дополнительные разъемы. Отсоедините пять проволочных разъемов от нижней части материнской платы, аккуратно потянув за провод, чтобы освободить его.
Шаг 25

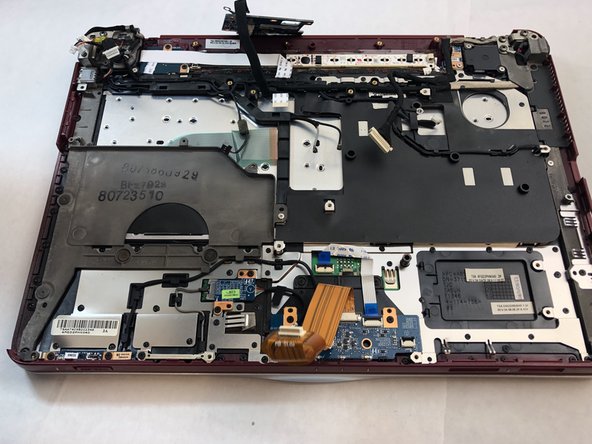

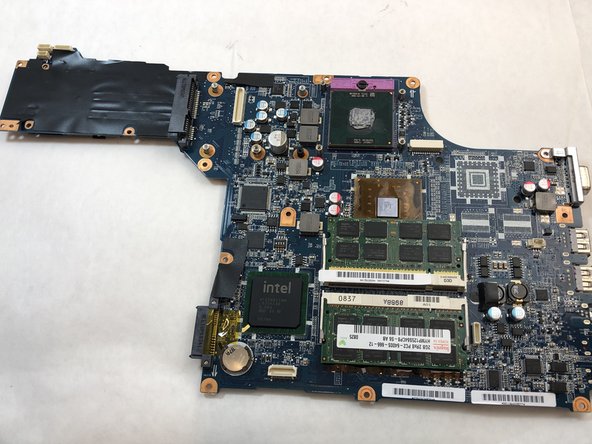

Когда все разъемы будут отсоединены, снимите материнскую плату с нижней части ноутбука.
