Введение
Замена материнской платы Samsung Galaxy Tab S3 состоит из нескольких этапов, но после извлечения дисплея и аккумулятора замена материнской платы станет простым процессом. Имейте в виду, что придется отсоединять множество разъемов. Неисправность может привести к тому, что устройство не включается, на дисплее появляются необычные изображения или устройство регулярно падает.
Шаг 1 Дисплей
Чтобы размягчить клей, удерживающий планшет вместе, нагрейте края стеклянной панели с помощью нагретой iOpener на краю устройства. Также можно использовать тепловую пушку, чтобы ослабить клей.
Оставьте iOpener на краю в течение двух минут.
Будьте осторожны, чтобы не обжечься при работе с горячим iOpener. Для получения дополнительной информации о iOpener воспользуйтесь руководством по эксплуатации iOpener.
Шаг 2
Поместите присоску рядом с краем, который вы нагрели с помощью iOpener.
Нажмите на присоску, чтобы создать уплотнение, и с силой потяните вверх, чтобы создать разделение между дисплеем и средней рамкой.
Используйте инструмент для открывания, чтобы отделить стеклянную панель от средней рамки.
Будьте осторожны, чтобы не разбить стекло при вынимании из рамы.
Шаг 3
Продолжая двигаться вдоль края с помощью инструмента для открывания, используйте пластиковую карту, чтобы держать стекло отдельно от средней рамы.
Вместо пластиковой карты можно также использовать несколько открывающих резцов.
Шаг 4
Снимите стеклянную панель с помощью присоски.
Снимая стеклянную панель, будьте осторожны, чтобы не порвать ленту, соединяющую материнскую плату с дисплеем.
Осторожно отсоедините ленточный кабель, соединяющий дисплей с материнской платой. Эту ленту можно отсоединить с любого конца.
Шаг 5 Задняя стеклянная панель
Повторите шаги с 3 по 7, чтобы снять заднюю стеклянную панель на противоположной стороне устройства.
Шаг 6 Батарея
С помощью крестовой отвертки Phillips #000 открутите пять винтов, крепящих аккумулятор, и двадцать два винта, окружающих среднюю рамку.
Шаг 7
Средняя рамка должна отделиться от материнской платы устройства.
Шаг 8
Найдите ленту, идущую от средней рамки, и отсоедините ее от материнской платы с помощью плоского конца палочки.
Шаг 9
Подденьте плоским концом шпателя разъем между батареей и материнской платой.
Шаг 10
Переверните среднюю рамку и выньте аккумулятор, не забыв убрать его из-под ленточных кабелей.
Шаг 11
Теперь необходимо извлечь аккумулятор и отсоединить его от устройства.
Шаг 12 Материнская плата
С помощью черной нейлоновой лопатки приподнимите серый разъем ZIF и вытащите оранжевый ленточный кабель, расположенный под камерой.
Шаг 13
Подденьте красный разъем ZIF и вытащите ленточный кабель для фронтальной камеры.
Шаг 14
Отсоедините три прижимных разъема в верхней части средней рамки, поддев их вверх с помощью пассатижей.
Шаг 15
Оттяните пинцетом зеленую ленту на верхней части материнской платы, чтобы открыть расположенный ниже разъем ZIF.
Шаг 16
Подденьте красную полоску на разъеме ZIF и вытащите оранжевый ленточный кабель тачпада.
Шаг 17
С помощью пинцета отсоедините еще пять прижимных разъемов на левой стороне материнской платы, поддев их вверх.

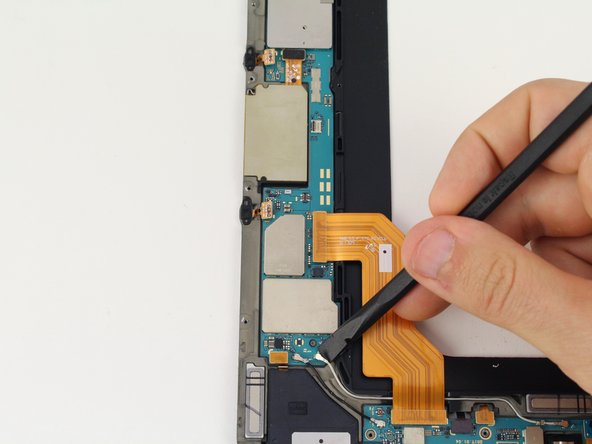

Шаг 18
Подденьте коаксиальные антенные кабели, отсоединив их от материнской платы.
Шаг 19
Пальцами отодвиньте все кабели и освободите материнскую плату.
