Введение
В этом руководстве вы узнаете, как заменить материнскую плату планшета Samsung Galaxy Tab 7.0 Sprint. Для этого потребуется снять другие части устройства, прежде чем добраться до материнской платы.
Шаг 1 Передняя панель
Полностью обесточьте устройство.
Отключите и извлеките все кабели, подключенные к устройству (например, зарядные устройства или наушники).
Поместите устройство на ровную, устойчивую и чистую поверхность.
Шаг 2
Снимите пластиковые вкладки в нижней части устройства с помощью металлической лопатки, как показано на рисунках.
Убедитесь, что у вас есть место для хранения таких мелких деталей, где они легко доступны, но их трудно потерять.
Шаг 3
С помощью трехконечной отвертки YO выкрутите два винта Tri-Wing диаметром 4,1 мм.
Поместите снятые винты в место, аналогичное тому, куда вы поместили накладки, снятые на предыдущем шаге.
Шаг 4
Вставьте пластиковый инструмент для открывания между передней и задней панелью, в правом нижнем углу.
Медленно надавите на инструмент, чтобы образовался небольшой зазор между передней и задней панелями.
Держа инструмент ровно, проведите им по нижней части устройства справа налево. Это позволит увеличить зазор между передней и задней панелями.
Вставляя инструмент в устройство, следите за тем, чтобы давление на экран и устройство было медленным, но равномерным. Слишком сильное и быстрое давление может привести к растрескиванию экрана.
Шаг 5
Оставьте ранее использованный инструмент зажатым в устройстве.
Вставьте другой пластиковый инструмент для открывания в нижнюю часть левой стороны, как показано на рисунке.
Используя процедуру, аналогичную предыдущему шагу, проведите инструментом вдоль боковой стороны и расширьте зазор между передней и задней панелями. На этот раз проведите инструментом снизу вверх.
Повторите этот процесс для правой стороны устройства, начиная с нижней части правой стороны.
Некоторые другие инструменты, которые вы вставляли, могут выскочить. Просто вставьте их на прежнее место и продолжайте.
Шаг 6
Держась за нижнюю часть устройства, поднимите переднюю панель с задней панели.
Снимайте переднюю панель медленно, чтобы случайно ничего не сломать.
Шаг 7 Батарея
Положите переднюю панель на стол так, чтобы батарея была обращена вверх.
Найдите маленький винт, который крепит батарею к материнской плате, и открутите его с помощью крестовой отвертки № 00.
Не забудьте сохранить винты для последующей сборки устройства.
Шаг 8
Поднимите нижнюю часть аккумулятора.
С помощью пластикового инструмента для открывания извлеките разъем батареи из его места на материнской плате. Обязательно потяните его прямо вверх.
Не тыкайте в батарею отверткой или инструментом для открывания.
Шаг 9 Материнская плата
С помощью пластикового инструмента для открывания отсоедините следующие 5 разъемов:
разъем для наушников/кабель микрофона
кабель регулятора громкости
Кабель сенсорного экрана
Кабель светодиодного индикатора кнопки управления
Кабель данных дисплея

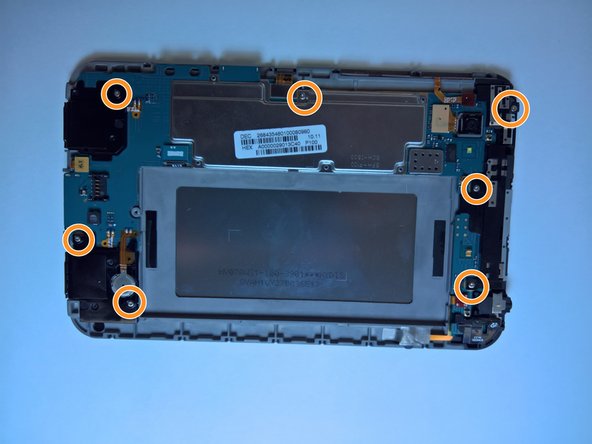

С помощью крестовой отвертки открутите семь винтов, крепящих материнскую плату.
Осторожно поднимите материнскую плату с задней панели.
Шаг 10
Поверните материнскую плату и с помощью инструмента для поддевания отсоедините разъем передней камеры.
Снимите электромагнитный экран с материнской платы.
