Введение
В этом руководстве вы найдете пошаговую инструкцию по снятию и замене материнской платы Samsung Galaxy Tab 3 8.0.
Шаг 1 Аккумулятор — откройте планшет
Начните с отделения экрана от задней крышки, используя для этого большой пластиковый инструмент для отковыривания.
Будьте осторожны при снятии экрана, так как неосторожность может привести к его повреждению.
Шаг 2 Снимите заднюю крышку
Когда все части экрана будут отделены от задней крышки, вы сможете полностью снять ее руками.
Шаг 3 Отсоедините аккумулятор
Чтобы извлечь аккумулятор, необходимо с помощью чего-то небольшого, например пинцета, отсоединить его от разъема.
Примечание: для извлечения необходимо приподнять соединение.
Шаг 4 Извлечение аккумулятора
После отсоединения батареи используйте тянущий язычок, чтобы безопасно извлечь батарею.
Шаг 5 Отсоедините динамики
Отсоедините реле, подключенные к материнской плате.
Шаг 6 Открутите динамики
Выкрутите 2,9-миллиметровые винты из динамиков с помощью крестообразной отвертки с головкой #000, а затем снимите динамики с устройства.

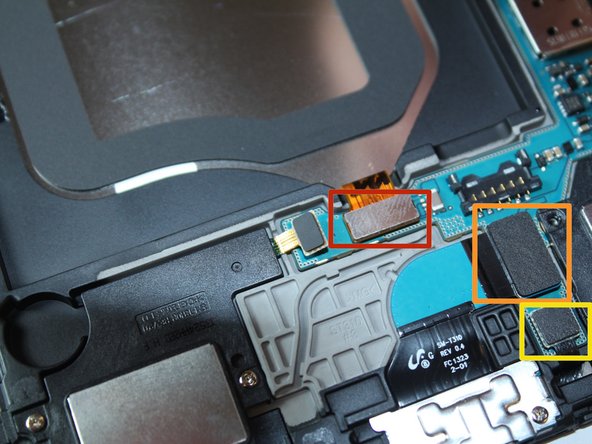

Шаг 7 Отключите все реле
Используя инструмент для снятия пластика, аккуратно отсоедините каждый из электрических проводов, подключенных к плате.
Шаг 8 Открутите материнскую плату
Выкрутите 2,9-мм винт Phillips #000 над батареей и три 2,9-мм винта Phillips #000 справа от батареи.
Шаг 9 Извлеките материнскую плату
Осторожно поднимите плату с устройства.
