Введение
Для замены материнской платы не требуется никаких специальных приспособлений, кроме отвертки с головкой PH2. Следуя этому руководству, пользователь сможет решить любые проблемы с включением устройства или с тем, что устройство не реагирует на диски.
Шаг 1 Разборка Samsung BD-D5500
Для начала переверните устройство так, чтобы нижняя часть была обращена вверх. К пластиковому корпусу прикреплены 9 черных клипс. Снимите эти клипсы с корпуса.
Шаг 2
С помощью крестообразной отвертки №2 открутите винт, крепящий верхнюю крышку к задней части устройства. Это позволит вам снять крышку.
Вот так будет выглядеть устройство после снятия верхней крышки.
Шаг 3 Материнская плата
Найдите материнскую плату в красном прямоугольнике.
Найдите блок питания в оранжевом прямоугольнике.
Шаг 4
Винты, крепящие материнскую плату, обозначены красными кружками, а провода — оранжевыми прямоугольниками.
С помощью отвертки с головкой PH2 открутите эти винты диаметром 1,2 мм, обозначенные красными кружками.
Отсоедините провода, соединяющие материнскую плату с дисководом, которые помечены оранжевым цветом.
Шаг 5

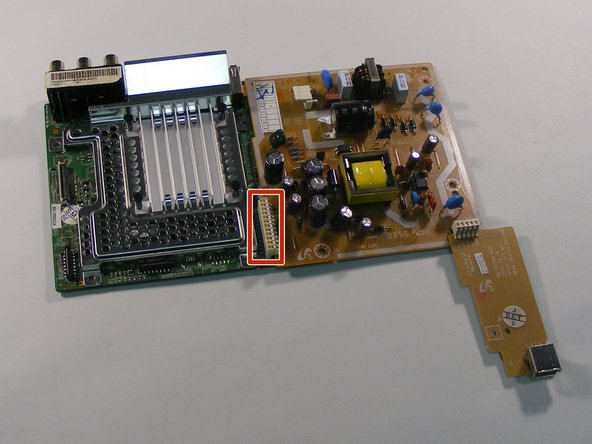

Красным прямоугольником отмечено место их соединения. Возьмите материнскую плату в одну руку, а блок питания — в другую, потяните материнскую плату вверх и толкните блок питания вниз. После этого материнская плата и блок питания должны отсоединиться.
