Введение
В этом руководстве описаны пошаговые процедуры по замене материнской платы на ленточном шлифовальном станке RIDGID R2740. Поврежденная материнская плата может привести к нештатной работе устройства или его отказу. Поломка материнской платы может произойти из-за пыли, перегрева или скопления мусора.
Перед началом работы с ленточной шлифовальной машиной RIDGID убедитесь, что электроинструмент отключен от сети или отсоединен от любого источника питания. Несоблюдение этого требования может привести к поражению электрическим током или травмам во время снятия шлифовальной ленты. Перед началом замены материнской платы ленточной шлифовальной машины RIDGID R2740 обязательно прочтите это руководство для получения дополнительной информации.
Шаг 1 Материнская плата
Прежде чем приступить к работе, отключите устройство от сети.
Шаг 2
Ориентируйте шлифовальную машину так, чтобы логотип Air Guard был обращен к вам.
Выкрутите один винт Torx TR20.
Шаг 3

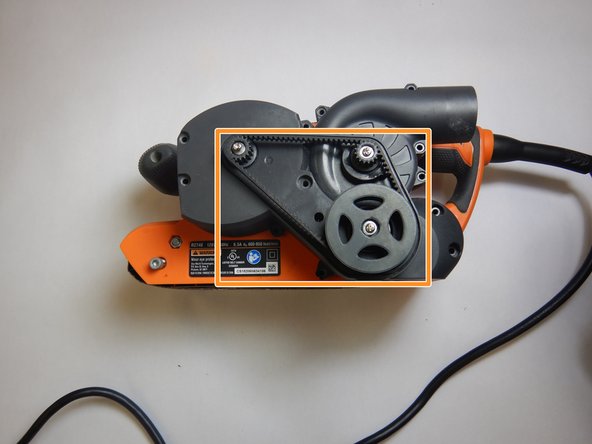

Сориентируйте устройство так, чтобы левая сторона была обращена вверх.
Используя биту Phillips #1, открутите 3 винта, которые удерживают внутренний корпус на месте.
Аккуратно снимите ремень.
С помощью биты Torx TR10 открутите 10 винтов, которыми крепится внешний корпус.
Шаг 4
Аккуратно потяните вверх набор микросхем материнской платы, извлекая его непосредственно из устройства.
