Введение
Замена материнской платы должна быть крайней мерой в процессе устранения неполадок, поэтому, если вы не совсем уверены в необходимости ее замены, дважды проверьте, прежде чем следовать этому руководству. Материнские платы ноутбуков более интегрированы, чем многие отдельные компоненты полноразмерного процессора, встроенные в эти материнские платы. Материнская плата может потребоваться, если она неисправна и нуждается в замене или модернизации. В данном устройстве материнскую плату необходимо снять, чтобы получить доступ к нижней части клавиатуры.
Шаг 1 Задняя панель
Прежде чем приступить к работе, обязательно выключите ноутбук.
С помощью отвертки Torx T5 открутите десять винтов диаметром 1/8 дюйма, крепящих заднюю крышку.
Снимите заднюю крышку.
Шаг 2 Батарея
С помощью отвертки Phillips #0 выкрутите семь винтов, удерживающих батарею на месте.
Шаг 3
Разблокируйте разъемы ZIF, крепящие правый ленточный кабель.
Чтобы разблокировать разъем ZIF, используйте инструмент для открывания или ноготь, чтобы поддеть маленькую откидную защелку.
Осторожно вытащите два ленточных кабеля из гнезд.
Шаг 4
Используйте инструмент для открывания, чтобы разблокировать разъем ZIF, фиксирующий белую ленту над батареей.
Шаг 5
Осторожно вытащите два разъема из гнезд.
Тяните параллельно материнской плате, а не прямо вверх.
Шаг 6
Потяните широкий разъем батареи в сторону батареи, чтобы отсоединить ее от материнской платы.
Тяните параллельно материнской плате, а не прямо вверх.
Шаг 7
Извлеките батарею из ноутбука.
Шаг 8 Акустические системы
С помощью крестообразной отвертки № 0 открутите два винта, крепящие динамик.
Шаг 9
Отсоедините провод, зажав его пальцами и потянув вверх.
Шаг 10
Извлеките динамик.
Шаг 11 Вентилятор
Снимите три черные резиновые прокладки, которые закрывают винты, крепящие вентилятор.
Шаг 12
С помощью отвертки Phillips #0 открутите три винта диаметром 1/4 дюйма.
Шаг 13
Отсоедините провод, идущий от вентилятора к белому разъему, но оставьте провод прикрепленным к вентилятору.
Шаг 14
Поднимите вентилятор руками.
Шаг 15 Материнская плата
С левой и правой стороны материнской платы снимите черную изоленту, удерживающую провода.
Шаг 16
С помощью отвертки Phillips #0 удалите один винт длиной 4,5 мм, удерживающий сетевую карту.
Шаг 17
Вытащите сетевую карту из разъема на материнской плате.
Шаг 18

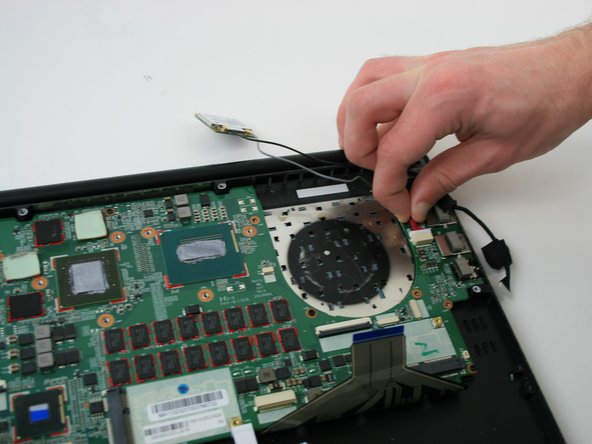

Отсоедините 2 провода с правой стороны и 1 провод с левой стороны, который удерживает материнскую плату. Чтобы отсоединить два правых провода, вытащите их прямо из разъемов. Чтобы отсоединить левый провод, потяните вверх за металлический зажим и вытащите провод прямо.
Шаг 19
Отсоедините провод, расположенный рядом с черным ленточным кабелем с левой стороны. Потяните вниз с обеих сторон разъема, чтобы извлечь его.
Шаг 20
С помощью отвертки Phillips #0 открутите девять 5-миллиметровых винтов, крепящих материнскую плату к корпусу ноутбука.
Шаг 21
Поднимите материнскую плату прямо вверх из корпуса.
