Введение
В этом руководстве показано, как заменить различные детали в кассовом терминале и выполнить некоторые мелкие работы по обслуживанию.
Шаг 1 Материнская плата
Чтобы разблокировать переднюю панель, вам понадобится ключ безопасности, который прилагается к кассе.
Сзади есть два винта, чтобы снять крышку.
Шаг 2

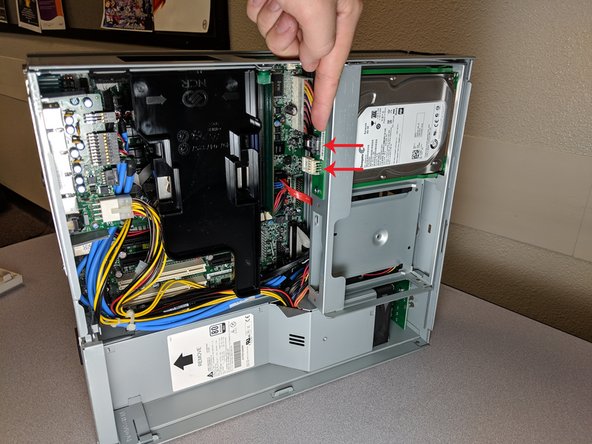

Отсоедините два помеченных кабеля от жесткого диска.
Нажмите кнопку на боковой стороне регистра и поднимайте его, пока защелка не отсоединится.
Шаг 3

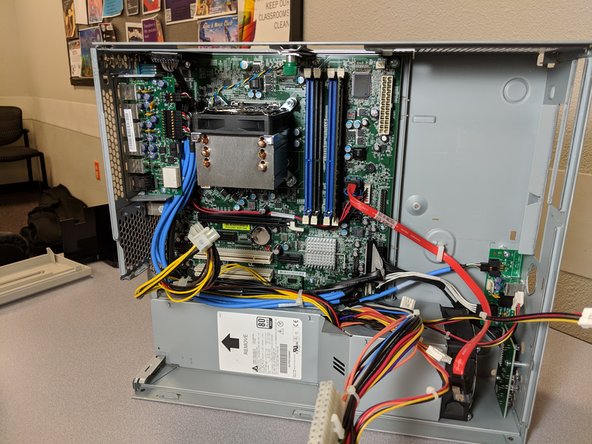

Отсоедините все кабели, идущие от блока питания.
Обязательно проверьте обычные 24- и 4-контактные кабели питания. Но также осмотрите все вспомогательные компоненты, требующие питания.
Снимите блок питания, потянув его на себя (как будто вы смотрите вниз на устройство).
Шаг 4
Открутите два винта крепления лицевой панели.
Отсоедините кабели от материнской платы и вытащите плату расширения.
Шаг 5
Открутите 4 указанных винта с радиатора и аккуратно потяните, чтобы снять его.
При замене нанесите слой теплопроводящего геля перед тем, как снова прикрепить радиатор.
Шаг 6
Выкрутите винт, удерживающий материнскую плату на месте.
Извлеките материнскую плату и установите ее на место.
