Введение
Это руководство предназначено для извлечения материнской платы из IdeaPad Y500.
Шаг 1 Аккумулятор
Сдвиньте замок с правой стороны, пока не услышите щелчок. Как только вы услышите щелчок, вы должны увидеть красный цвет.
Шаг 2
В отличие от первого замка, этот замок подпружинен и при использовании должен удерживаться на месте.
Сдвиньте замок влево (по направлению стрелки под замком) и удерживайте его на месте.
Шаг 3
Аккуратно потяните батарею от компьютера, удерживая замок открытым.
Шаг 4 Клавиатура
Разблокируйте защелку аккумулятора, потянув ее вверх.
После разблокировки под ней должно появиться красное пятно.
Шаг 5
Нажмите на защелку вниз и удерживайте ее в таком положении.
Вытащите оптический привод.
Шаг 6
Отверткой Phillips #1 выкрутите девять винтов.
Шаг 7
Потяните вверх за ослабленную крышку, чтобы снять ее.
Выкрутите два винта с помощью отвертки Phillips #1.
Шаг 8

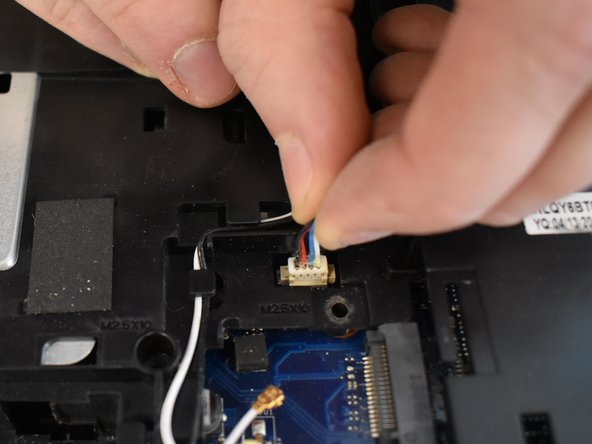

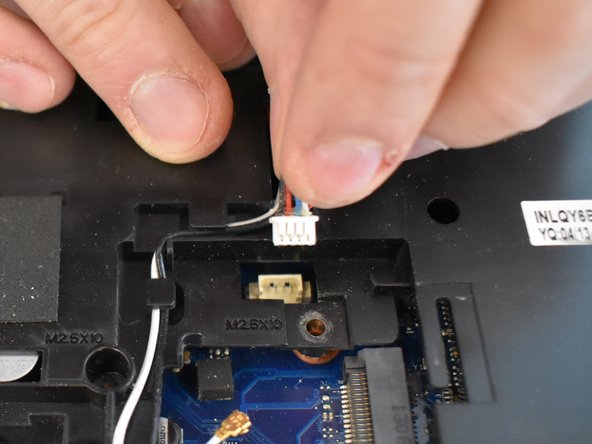

Потяните за выступ прямо влево, пока деталь не освободится.
Приподнимите деталь, чтобы полностью извлечь ее.
Шаг 9

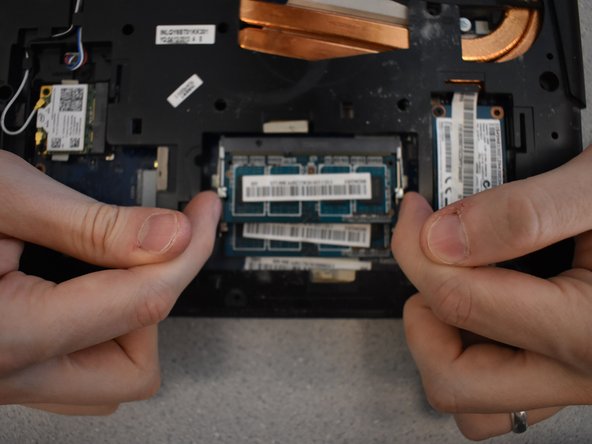

Чтобы освободить модуль DIMM, одновременно потяните за выступы с обеих сторон друг от друга.
Модуль DIMM выскочит сам по себе.
Шаг 10
Чтобы отсоединить кабели Wi-Fi, аккуратно подденьте их с помощью палочки.
Кабели Wi-Fi очень хрупкие.
Шаг 11
С помощью отвертки Phillips #1 выкрутите два винта.
Когда винты будут вынуты, карта просто выскочит.
Шаг 12
Выкрутите три винта, используя отвертку Phillips #1.
Шаг 13
Перевернув ноутбук вверх дном, слегка приоткройте его.
Чтобы снять клавиатуру, надавите большим пальцем на заднюю часть клавиатуры вперед, одновременно оттягивая ее от ноутбука с другой стороны.
Полностью вытащить клавиатуру не удастся. Кабели по-прежнему подключены к ноутбуку.
Шаг 14
Чтобы освободить кабели, с помощью палочки надавите на оба конца кабеля.
Аккуратно потяните кабели вверх, чтобы отсоединить их.
Шаг 15
Потяните клавиатуру вверх и в сторону от ноутбука, чтобы снять ее.
Шаг 16 Тачпад
Открутите в общей сложности 8 винтов.
Красные круги — это винты с плоской головкой m2.5 x 10 мм.
Оранжевые круги — винты с плоской головкой m2 x 3 мм.
Желтый круг — винт с плоской головкой m2.5 x 4 мм.
Шаг 17
Поднимите черные язычки на концах каждого кабеля.
Пальцами аккуратно извлеките кабели из портов.
Шаг 18
Расцепив боковые стороны и потянув вверх, снимите верхний корпус с устройства.
Корпус хрупкий, будьте осторожны и не перекрутите его, когда будете тянуть вверх.
Шаг 19 Материнская плата
Подденьте черную вкладку и полностью удалите пленку.
Извлеките кабель, обнаруженный под ним, потянув за ленту.
При сборке вам придется приклеить ленту на прежнее место, чтобы снова вставить кабель.
Шаг 20
Переверните ноутбук на спину.
Аккуратно вытащите кабель, потянув его вверх.
Шаг 21

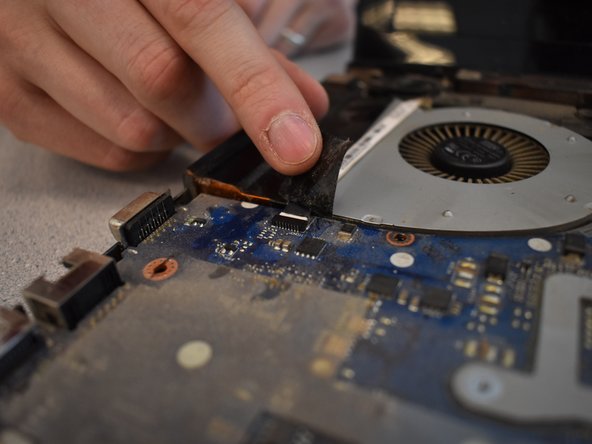

Отклейте черную ленту.
Аккуратно вытащите оба кабеля из гнезд, показанных снизу.
При сборке вам придется снова наклеить ленту на кабели.
Шаг 22
Осторожно потянув вверх, извлеките последний кабель.
Шаг 23
Потяните материнскую плату вниз, в сторону от корпуса, одновременно поднимая основание корпуса вверх.
