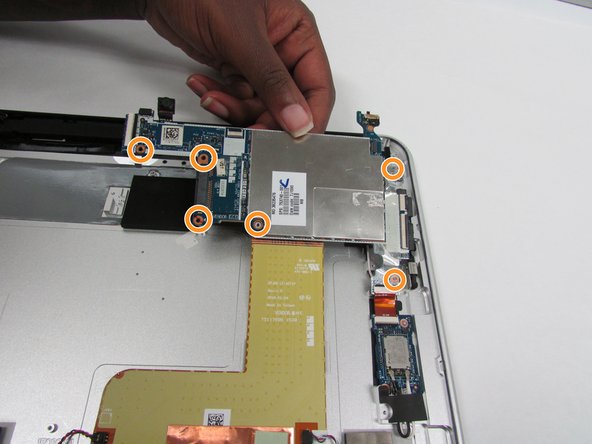

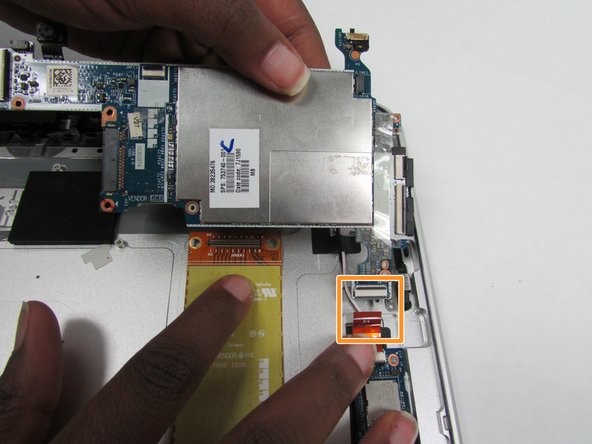

Замена материнской платы HP ElitePad 1000 G2

Введение

Если ваш ElitePad не включается, следуйте этому руководству по устранению неполадок, прежде чем рассматривать вопрос о замене материнской платы.

Если сенсорный экран вашего ElitePad не реагирует на нажатия, следуйте этому руководству по устранению неполадок, прежде чем рассматривать вопрос о замене материнской платы.

Шаг 1 Дисплей

Прежде чем разбирать планшет, убедитесь, что он выключен, отсоедините кабель питания от планшета и отсоедините от него все внешние устройства.

С помощью крестообразной отвертки №00 выкрутите два винта Phillips PM 1,4×3,2 мм, расположенные рядом с портом зарядки.

Шаг 2

Поместите присоску на правый нижний угол стекла дисплея планшета, следя за тем, чтобы присоска находилась внутри краев границы стекла дисплея.

Вставьте пластиковый медиатор между дисплеем и корпусом планшета. Затем используйте инструмент для снятия пластика, чтобы отделить дисплей дальше.

Потяните за присоску, одновременно используя инструмент для выемки, чтобы отделить дисплей от планшета.

Аккуратно снимите дисплей с планшета, чтобы не повредить кабели.

Шаг 3

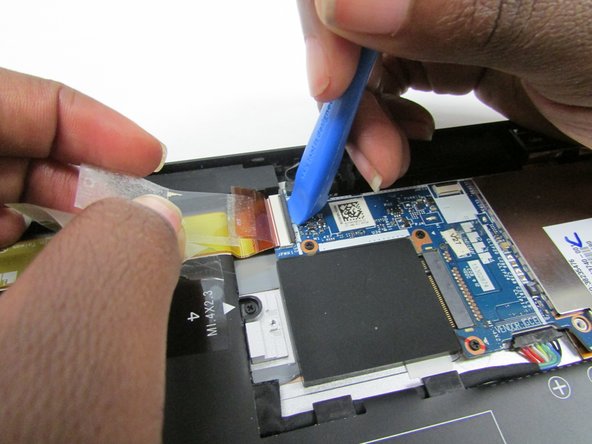

Чтобы отсоединить кабели, с помощью инструмента Spudger аккуратно потяните назад за черный выступ, расположенный сбоку разъема, и одновременно осторожно потяните кабель.

Освободите разъем с нулевым усилием вставки (ZIF), к которому подключен кабель TouchScreen, а затем отсоедините кабель TouchScreen от системной платы.

Шаг 4

Освободите разъем ZIF, к которому подключен кабель дисплея, а затем отсоедините кабель дисплея от системной платы.

Шаг 5

Извлеките дисплей из планшета.

Шаг 6 Антенна NFC

Найдите антенну NFC.

Освободите разъем ZIF, к которому подключен кабель антенны NFC.

Чтобы отсоединить кабель, с помощью пластикового выколотки аккуратно надавите на выступ, расположенный на боковой стороне разъема.

Шаг 7

Отсоедините антенну NFC от поверхности системной платы.

Антенна NFC прикреплена к системной плате с помощью двустороннего клея.

Снимите антенну NFC.

Шаг 8 Кнопка питания/громкости

Найдите плату кнопки питания и подключенный к ней ленточный кабель.

Найдите плату кнопки громкости.

Шаг 9

Отсоедините кабель платы кнопки громкости от платы кнопки питания.

Отсоедините кабель левого микрофона от платы кнопки питания.

Оба этих разъема имеют тонкий шов посередине. Чтобы отсоединить их, вставьте инструмент между швом и сильно, но аккуратно надавите.

Шаг 10

Поднимите прозрачную ленту, которая прикреплена к кабелю платы кнопки питания и материнской плате.

Освободите разъем ZIF, к которому подключен кабель платы кнопки питания.

Отсоедините кабель платы кнопки питания от поверхности аккумулятора, потянув за разъем.

Кабель платы кнопки питания прикреплен к батарее с помощью двустороннего клея.

Шаг 11

Выкрутите винт Phillips PM1.3×2.0 мм с широкой головкой и винт Phillips PM1.3×2.0 мм, которыми плата кнопок питания крепится к нижней крышке.

Аккуратно надавите на выступ вверх.

Шаг 12

Извлеките плату кнопки питания и кабель.

Шаг 13

Выкрутите два винта Phillips PM1.5×2.0 мм, которыми плата кнопок громкости крепится к нижней крышке.

Шаг 14

Извлеките плату кнопки громкости и кабель.

Шаг 15 Аудиоразъем

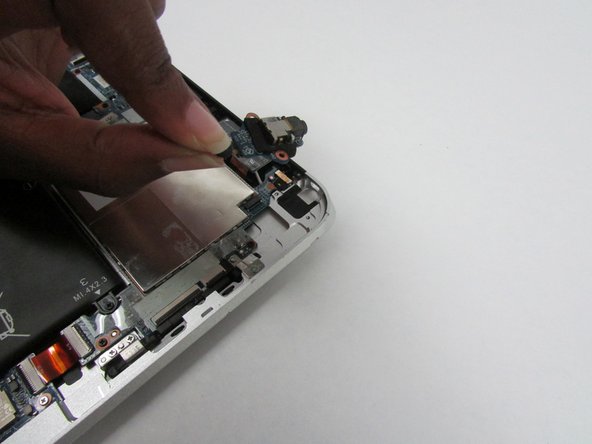

Найдите плату аудиоразъема.

Шаг 16

Отсоедините кабель платы аудиоразъема от материнской платы.

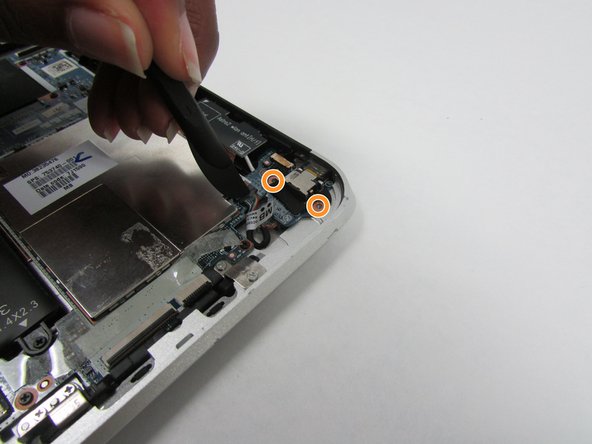

Выкрутите два винта Phillips PM 1,3×2,0 мм, которыми плата аудиоразъема крепится к корпусу.

Извлеките плату аудиоразъема.

Шаг 17 Батарея

Найдите ленточный кабель платы кнопки питания.

Найдите разъем для подключения батареи к материнской плате.

Шаг 18

Снимите прозрачную ленту, прикрепленную к ленточному кабелю платы кнопки питания.

Отсоедините разъем ZIF, используя пластиковый инструмент для снятия, чтобы аккуратно потянуть вверх за черный выступ.

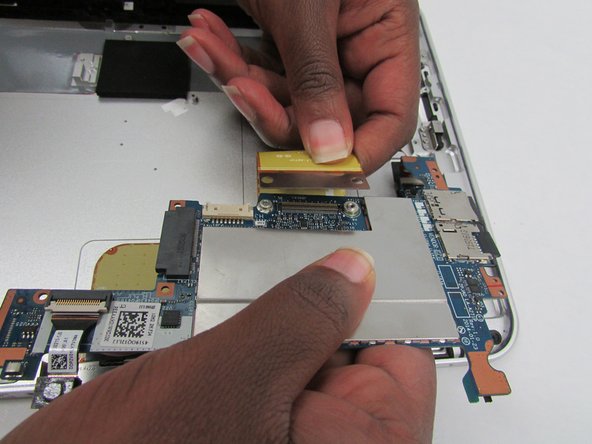

Поднимите ленточный кабель платы кнопок питания вверх и в сторону, чтобы он не мешал извлечению батареи.

Шаг 19

Отсоедините разъем батареи от системной платы, аккуратно надавив на него пластиковым инструментом для выколачивания, а затем потяните его в сторону от системной платы.
