Введение
Следуйте этому пошаговому руководству по замене материнской платы на фотокамере Canon Powershot SD700 IS.
Чтобы упростить процесс, ознакомьтесь с нашим более подробным руководством по снятию корпуса камеры в руководстве по замене ЖК-дисплея.
Шаг 1 Наружный корпус
Выключите камеру, нажав кнопку питания над ЖК-экраном.
Шаг 2
Открутите два маленьких винта в нижней части камеры с помощью отвертки Phillip’s #00.
Шаг 3
С помощью отвертки Phillips #00 открутите два маленьких винта на правой стороне камеры.
Шаг 4
С помощью отвертки Phillips #00 открутите винт на левой стороне камеры под надписью A/V out Digital.
Шаг 5
С помощью отвертки Phillips #00 выкрутите винт в нижней части камеры рядом с аккумулятором и слотами для карт памяти.
Этот винт будет длиннее остальных винтов.
Шаг 6
Снимите переднюю, заднюю и боковые крышки с камеры и отложите их в сторону.
Шаг 7 Материнская плата
Когда ЖК-дисплей и подсветка будут отсоединены, выкрутите большой винт, отмеченный на рисунке красным цветом, а также четыре винта меньшего размера, отмеченные синим цветом.
Шаг 8
Отверткой Philips открутите два винта рядом с креплением трипода.
Шаг 9
Выкрутите винт рядом с затвором с помощью отвертки с головкой Philips.
Шаг 10
Отсоедините оранжевый ленточный кабель, поддев разъем ZIF, прикрепленный к ленте, отверткой с плоской головкой или пассатижами.
Шаг 11
Осторожно поднимите затвор вместе с подключенной к нему лентой. Это позволит снять кожух вокруг материнской платы.
Шаг 12
Отсоединив корпус материнской платы, извлеките короткую оранжевую ленту, поддев разъем ZIF с помощью лопатки или другого инструмента для открывания пластика, и выньте ленту. Отсоединение этой ленты приведет к отсоединению стороны камеры, содержащей материнскую плату, от остальной части камеры.
Шаг 13
Сначала отсоедините провода, прикрепленные к материнской плате, как показано на черной коробке. Их можно отсоединить, просто потянув за них.
Затем можно снять пленку, аккуратно приподняв ее с материнской платы.

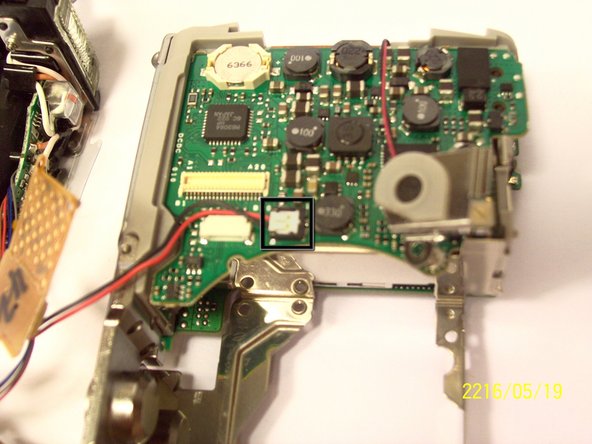

Шаг 14
Отсоедините последние провода, подключенные к материнской плате. Вы можете удалить его, аккуратно приподняв вверх.
Шаг 15
Подденьте плоской отверткой и аккуратно подденьте прикрепленную схему, как показано на рисунке.
Шаг 16
Выкрутите винт с помощью отвертки philip 00.
После того как винт будет извлечен, аккуратно поднимите материнскую плату от корпуса.
Шаг 17
Выкрутите винт, показанный красным кругом.
После того как винт будет вынут, вы сможете извлечь плату.
