Введение
Используйте это руководство, если вам нужно заменить материнскую плату в ноутбуке Asus ROG G752V.
Материнская плата служит единой платформой для соединения всех частей компьютера воедино. Она служит нервной системой компьютера.
Причины для замены материнской платы:
Перед началом работы обязательно выключите компьютер. Отключите его от любого внешнего источника питания. Удалите скопившуюся пыль с помощью пылесоса.
Шаг 1 Батарея
Прежде чем приступить к выполнению этого шага, убедитесь, что вы отсоединили зарядное устройство.
Подцепите пинцетом все 11 резиновых заглушек с задней крышки.
Шаг 2
С помощью крестообразной отвертки № 0 открутите все двенадцать винтов диаметром 5,2 мм на задней панели ноутбука.
Один винт 5,2 мм находится под резиновой заглушкой посередине.
Шаг 3
Потяните вверх резиновый уплотнитель, и сервисная крышка снимется.
Шаг 4
С помощью отвертки Phillips #00 открутите шесть винтов 5,2 мм под сервисной крышкой.
Шаг 5
Руками извлеките оптический привод.
Шаг 6
С помощью инструмента для вскрытия iFixit отделите заднюю панель от основного корпуса ноутбука.
Начните с передней стороны ноутбука, а затем перейдите на боковые стороны, чтобы облегчить доступ.
Шаг 7
Снимите петлю на задней стороне крышки ноутбука с помощью инструмента для вскрытия iFixit. Деталь должна отсоединиться.
Будьте осторожны с крышкой, так как к ней прикреплен провод динамика.
Шаг 8
Отсоедините провод динамика.
Шаг 9
Медленно вытащите клавиатуру, приподнимая ее примерно на дюйм.
К клавиатуре и материнской плате прикреплены кабели. НЕ поднимайте ее более чем на 2 дюйма над ноутбуком.
Шаг 10
Используя безопасный инструмент ESD, отсоедините все 3 ленточных кабеля, крепящих клавиатуру к ноутбуку.
Чтобы разблокировать разъем ZIF, подденьте кончиком шила или ногтем маленькую откидную защелку.
Шаг 11
Когда кабели будут отсоединены, приподнимите клавиатуру примерно на 2 дюйма и отсоедините ее от остальной части корпуса.
Убедитесь, что экран открыт, как на фото. Таким образом, все компоненты ноутбука не будут погнуты.
Шаг 12
Отсоедините кабель аккумулятора от гнезда на материнской плате, аккуратно потянув его влево от гнезда.
Тяните параллельно материнской плате, а не прямо вверх.
Шаг 13
Выкрутите два винта 5,8 мм, удерживающих экран и ноутбук, расположенные на шарнире.
Это позволит полностью отсоединить экран от ноутбука.
Снимите экран.
Шаг 14
Выкрутите четыре винта 5,8 мм, крепящих батарею к ноутбуку.
Шаг 15
Вытащите батарею руками.
Если у вас возникли трудности, надавите на черный пластик со стороны экрана. Это поможет освободить батарею.
Шаг 16 Беспроводная карта
Выкрутите один 3-миллиметровый винт Philips #00 на беспроводной карте.
Шаг 17
Руками отсоедините беспроводную карту, потянув ее в сторону экрана.
Аккуратно пошевелите карту и вытащите ее из материнской платы.
Шаг 18 Вентилятор
Отсоедините кабель подключения вентилятора к материнской плате.
Шаг 19
Отверткой Phillips #00 открутите и выньте три винта 5,8 мм на маленькой печатной плате справа от правого вентилятора.
Поднимите маленькую печатную плату, закрывающую вентилятор, и отложите ее в сторону.
Шаг 20
С помощью отвертки Phillips #00 открутите три винта 5,2 мм, которые соединяют вентилятор с материнской платой.
Шаг 21
Руками медленно и осторожно поднимите правый боковой вентилятор.
Шаг 22
Осторожно отсоедините кабель левого вентилятора от материнской платы.
Шаг 23
С помощью крестовой отвертки №00 открутите два винта 5,8 мм, которыми левый вентилятор крепится к материнской плате.
Шаг 24
Руками осторожно приподнимите левый вентилятор и отсоедините его от материнской платы.
Шаг 25 Материнская плата

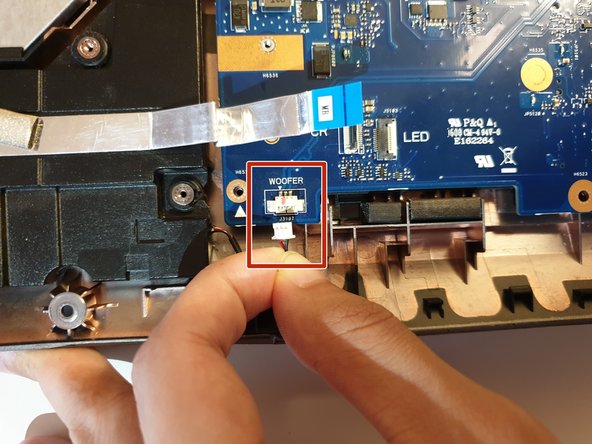

Рукой отсоедините кабель НЧ-динамика.
Шаг 26

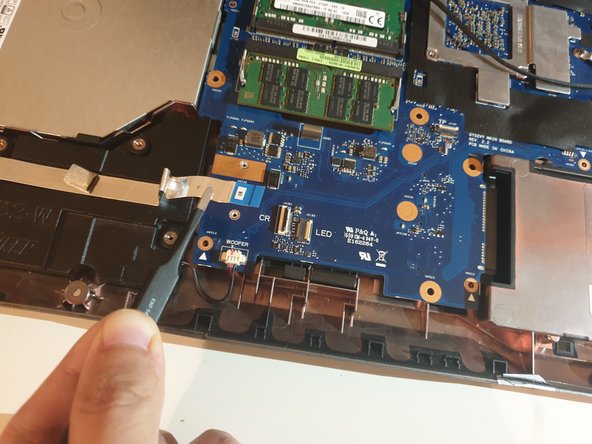

Рукой отсоедините кабель динамика.
Шаг 27

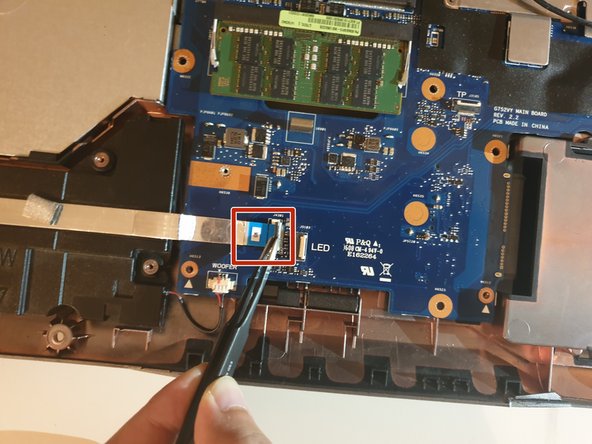

Используя безопасный инструмент ESD, сначала расстегните застежку разъема ZIF, а затем потяните за шнур, отсоединяя устройство чтения карт памяти SD.
Шаг 28

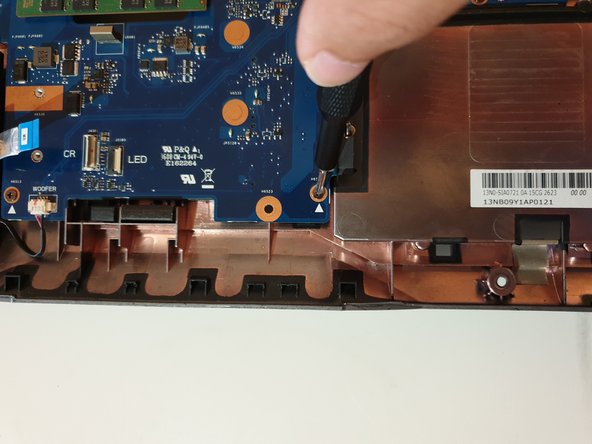

Отверткой Phillips #00 выкрутите восемнадцать винтов диаметром 5,8 мм из материнской платы.
Шаг 29
Руками отсоедините материнскую плату, приподняв ее прямо над ноутбуком.
