Введение
В этом руководстве описаны необходимые действия по замене материнской платы Acer Aspire V5-571-6889, центральной сети компьютера, к которой подключены все компоненты и которая используется для связи друг с другом. Материнские платы чаще всего нуждаются в замене в ноутбуках повседневного использования, если они получили повреждения в результате перегрева или нормального износа всех электрических компонентов с течением времени. Однако модернизация материнской платы может принести и другие преимущества, такие как увеличение скорости работы компьютера в играх и повышение качества потокового контента.
В этом руководстве мы рассмотрим шаги, необходимые для снятия материнской платы, начиная со снятия верхней крышки и клавиатуры, чтобы обнажить материнскую плату, отсоединения компонентов в рекомендуемом порядке и заканчивая извлечением материнской платы из корпуса компьютера.
Прежде чем продолжить работу с этим руководством, убедитесь, что компьютер выключен и отключен от всех внешних источников питания, и выполняйте все шаги в недоступном для детей месте.
Шаг 1 Жесткий диск
Переверните ноутбук так, чтобы задняя панель была обращена вверх.
Передвиньте переключатель вправо.
Потяните батарею в сторону от ноутбука.
Шаг 2
С помощью отвертки с крестообразной головкой #0 выкрутите все винты.
Шаг 3
Переверните ноутбук обратно.
Откройте ноутбук.
Просуньте инструмент для поддевания между клавиатурой и швом корпуса ноутбука, чтобы извлечь клавиатуру.
Будьте осторожны, чтобы не погнуть клавиатуру слишком сильно и не сломать выступы, соединяющие клавиатуру с ноутбуком.
Шаг 4
Аккуратно поднимите клавиатуру.
Отсоедините клавиатуру от ноутбука.
Шаг 5 Снимите верхнюю крышку
Отсоедините два ленточных кабеля в ближней левой части.
Открутите шесть винтов: ⁃ один у самого левого разъема ленточного кабеля ⁃ один посередине справа по центру ⁃ один на ближнем краю слева от центра ⁃ три по всей задней стороне.
С помощью поддева снимите верхнюю крышку.
Шаг 6
Найдите жесткий диск.
Поднимите жесткий диск.
Отсоедините жесткий диск.
Шаг 7 Материнская плата
С помощью крестообразной отвертки #0 извлеките винт 2,5 x 5 мм, прикрепленный к материнской плате.
Шаг 8
Пинцетом отсоедините антенные кабели, прикрепленные к Wi-Fi карте.
Шаг 9
С помощью крестообразной отвертки № 0 открутите два винта 2,5 x 5 мм с крестообразным шлицем № 0, соединяющие карту Wi-Fi с материнской платой.
Шаг 10
Приподнимите и извлеките карту Wi-Fi.
Шаг 11
С помощью крестовой отвертки #0 открутите винт 2,5 x 5 мм Phillips #0 на приводе CD-ROM.
Шаг 12
Поднимите и вытащите привод CD-ROM.
Шаг 13
С помощью крестообразной отвертки №0 удалите винт 2 x 3 мм Phillips #0, удерживающий разъем CD-ROM.
Шаг 14
Вытащите разъем привода CD-ROM.
Шаг 15
Пинцетом снимите ленту, закрывающую разъем кабеля дисплея.
Аккуратно отсоедините разъем кабеля дисплея.
Шаг 16
Аккуратно отклейте черную тканевую ленту, удерживающую провода на месте.
Шаг 17
Аккуратно поднимите материнскую плату.
Пока не снимайте ее. Необходимо отсоединить некоторые разъемы.
Шаг 18

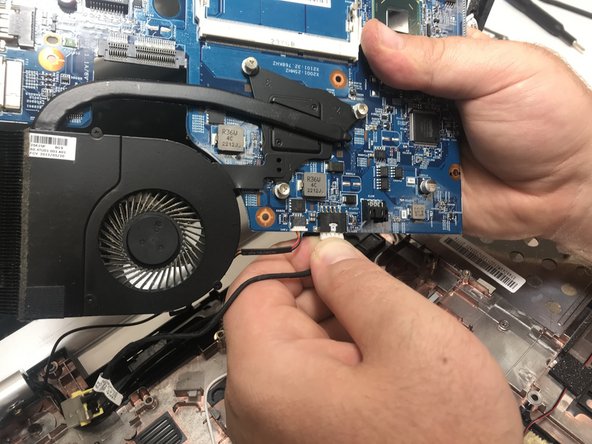

Аккуратно отсоедините разъем под материнской платой.
Шаг 19

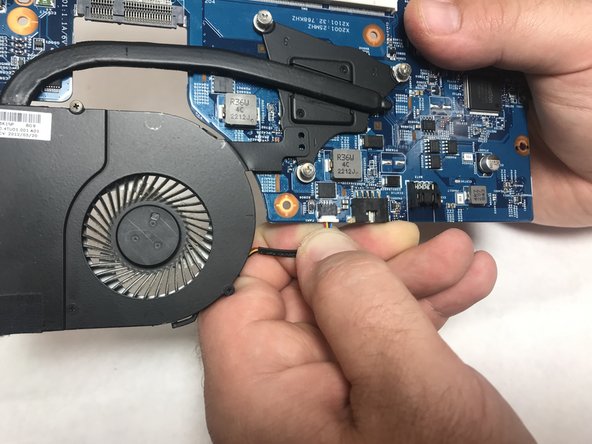

Аккуратно отсоедините три разъема, прикрепленные к материнской плате.
Шаг 20
С помощью отвертки #0 Philips открутите три винта 2,5 мм x 4 мм, соединяющие вентилятор процессора с материнской платой.
Шаг 21
Материнская плата готова к замене.
Во время сборки прикрепите вентилятор процессора к новой материнской плате.
