Введение
Если ваш Acer Aspire Switch 10 не включается, возможно, повреждена материнская плата. Материнская плата может подгореть от удара током, повредиться при падении или задохнуться из-за плохой вентиляции. Материнская плата — это центральная коммуникационная магистраль компьютера, через которую подключаются все компоненты и внешние периферийные устройства. Перед использованием данного руководства убедитесь, что ваше устройство заряжено. Если оно заряжено, но все равно не работает, дочитайте руководство до конца. Перед началом работы убедитесь, что устройство выключено и не подключено к внешним источникам питания.
Шаг 1 Батарея
Извлеките планшет из клавиатуры.
В этом руководстве клавиатура вам не понадобится.
Шаг 2
С помощью инструмента для открывания откройте заднюю крышку. Инструмент для открытия должен войти под крышку, если поместить его над кнопкой питания.
Поднимите эту сторону задней крышки, когда инструмент для открывания окажется внутри устройства.
С помощью инструмента для открывания и рук постепенно подденьте края крышки.
Шаг 3
Руками поднимите заднюю крышку с устройства.
Чтобы снять заднюю крышку, придется приложить некоторое усилие.
Шаг 4

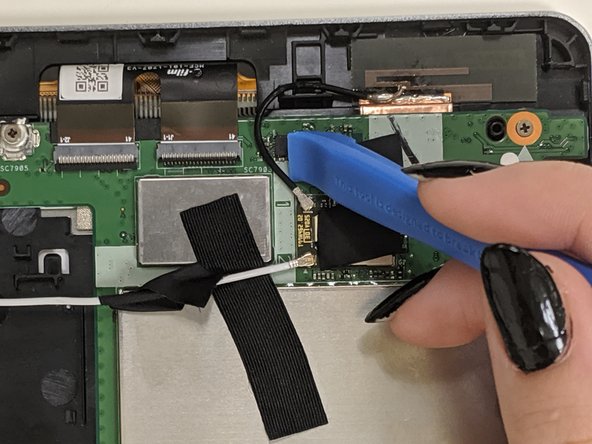

Снимите кусок черной тонкой ленты, которая прикреплена к печатной плате рядом с кнопкой питания.
Шаг 5
С помощью инструмента для открывания поднимите разъем ZIF, удерживающий ленточный кабель на печатной плате.
Вытащите ленточный кабель из печатной платы. На этом кабеле должно быть слово «Audio».
Шаг 6
Снимите кусок тонкой черной ленты, прикрепленной к печатной плате с другой стороны батареи.
С помощью инструмента для открывания поднимите черный разъем ZIF, удерживающий ленточный кабель на месте.
Вытащите ленточный кабель из печатной платы.
Шаг 7
Частично удалите кусок черной ленты, которая удерживает на месте разъем кабеля в жгуте на батарее.
Потяните за разъем пучкового кабеля батареи, чтобы отсоединить его от печатной платы.
Шаг 8
С помощью отвертки Phillips #000 выкрутите 3-миллиметровый винт, удерживающий батарею на месте.
Шаг 9
Аккуратно отсоедините ленточный кабель от батареи.
Шаг 10
Осторожно извлеките батарею из устройства, приподняв ее.
Шаг 11 Материнская плата
Теперь, когда батарея извлечена, пришло время отсоединить оставшиеся ленточные кабели и разъемы (отмечены красным) от материнской платы.
Шаг 12
Отсоедините ленточный кабель материнской платы и вставьте инструмент для открывания под замок кабеля.
Поднимите фиксатор кабеля вверх.
Шаг 13

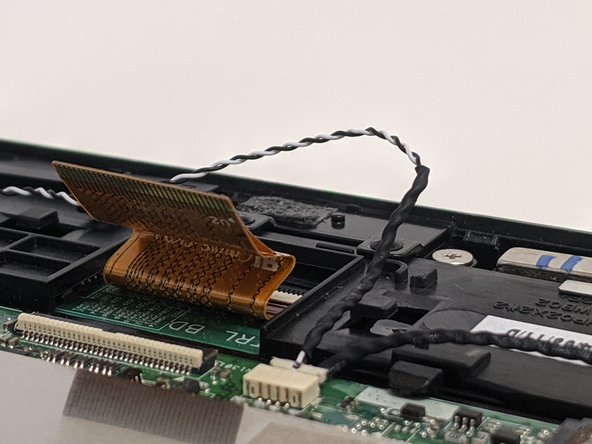

Зажмите ленточный кабель и медленно извлеките его из порта.
Шаг 14
Отсоедините кабель порта зарядки от материнской платы с помощью инструмента для открывания. Извлеките их таким же образом, как и остальные кабели.
Шаг 15
Извлеките кабели Wifi.
Подведите инструмент для открывания под кабели и извлеките их из разъемов.
Шаг 16
Извлеките ленточный кабель веб-камеры.
Подведите инструмент для открывания под фиксатор порта и поднимите его вверх.
По возможности извлеките веб-камеру, отложив ее в сторону.
Шаг 17
С помощью отвертки Phillips #000 открутите три винта диаметром 3 мм, обведенные красным, на материнской плате.
Шаг 18
После того как все винты и ленточные кабели удалены, можно извлечь материнскую плату из лотка.
Подведите инструмент для открывания под материнскую плату.
Приподнимите ее, чтобы извлечь.
Шаг 19
Вы извлекли материнскую плату из ноутбука.
