Введение
Спустя 2 года у меня возникла проблема с одним наушником, который не держался на месте, поэтому не заряжался должным образом и подключался к телефону все время до полной разрядки… после обращения в службу поддержки RollingSquares (действительно отличную и быструю) и отправки им видео с проблемой:
«Что касается технической проблемы, возможно, дело в одном из магнитов, так как в корпусе 4 магнита (1 возле штырька R, 1 возле буквы R, 1 возле штырька L, 1 возле буквы L) и 2 магнита в каждом наушнике (1 возле штырька для зарядки наушников, 1 возле буквы L/R). Чтобы проверить проблему, возьмите наушник R и, направив его на конец стержня (где находится магнит), поднесите его к каждому из 4 магнитов в корпусе, чтобы почувствовать, есть ли сила притяжения, затем сделайте то же самое с наушником L. Это поможет определить, правильно ли размещен каждый магнит и работает ли он так, как ожидалось».
В результате я решил выяснить, насколько легко открыть корпус и устранить проблему…
Шаг 1 Диагностируйте проблему…
Это руководство поможет решить проблему, связанную с тем, что магниты, удерживающие бутоны, выпали из своего положения внутри корпуса 😉

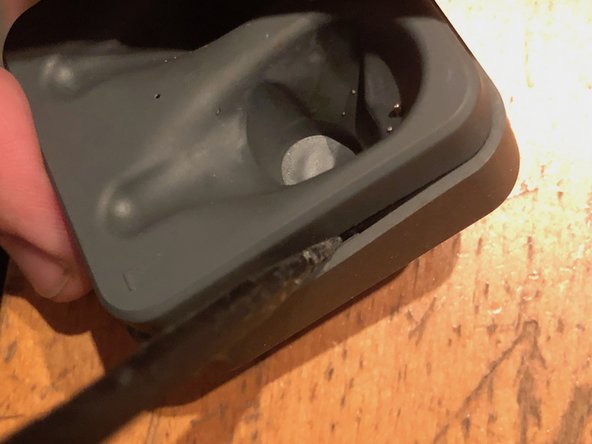

Шаг 2 Откройте корпус
Засуньте сплющиватель между внутренней и внешней частями корпуса, где находится ступенька в корпусе…
Вам нужно открыть корпус настолько, чтобы можно было продвигать шлеппер к каждому углу.
Когда вы приблизитесь к углу, следующая сторона должна выскочить, пока все 4 стороны не будут открыты, но пока не открывайте, внутри есть соединительные провода…
Шаг 3 Открытие корпуса, подключение проводов!
Чтобы полностью открыть корпус, обратите внимание на провода, идущие от одной стороны к другой — здесь я уже закрепил магниты, но вы должны сразу увидеть, какие магниты вышли из строя, и они, вероятно, будут приклеены к печатной плате, где есть металлическая полоса…

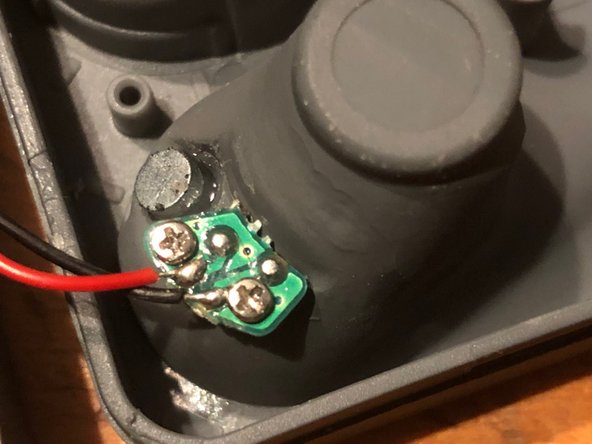

Шаг 4 Извлеките контакты заряда из печатной платы
Проблема больше проявляется, когда отклеивается верхний магнит, эта печатная плата легко снимается с помощью крестовой отвертки №0 или №1…
После снятия будет гораздо проще установить магнит на место
Шаг 5 Перед тем как установить магнит на место, определите его ориентацию!
Магниты должны быть расположены в правильном направлении, проще всего дать им упасть на бутон, и они прилипнут в правильном положении…
Затем поднесите к нему крестообразную отвертку и потяните… Теперь он будет держаться правильно для следующего шага…
Шаг 6 То же самое для другого конца бутона.
Дайте магниту приклеиться в нужную сторону.
Подцепите отверткой, и теперь он находится в нужном положении.
Шаг 7 Проверьте прилегание магнита и при необходимости очистите его.
В первый раз я обнаружил, что на магните остался старый клей, который не давал ему нормально сидеть на своем месте… просто соскребите его ногтем или шпателем, он легко отходит (возможно, поэтому магнит и отвалился в первую очередь?)
Шаг 8 Добавьте клей, тоже профилактическая мера
У меня отклеились 3 магнита, как только они будут готовы к перестановке, нанесите на это место капельку суперклея.
Я также решил добавить клей вокруг оставшегося магнита, так как в противном случае он наверняка тоже скоро выйдет из строя.

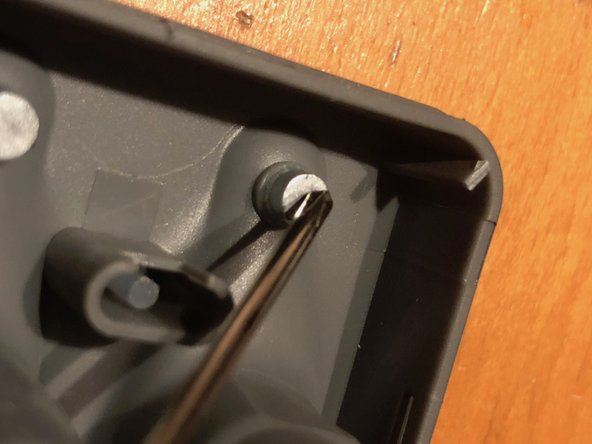

Шаг 9 Установите магнит на место
Сначала просто установите магнит с помощью отвертки, не волнуйтесь, если с первого раза он не встанет на место идеально…
Поместите палец на магнит и уберите отвертку, отводя назад… теперь плотно прижмите, чтобы магнит встал на место.
Вы также можете использовать шпатель, чтобы удерживать магнит на месте, пока не схватится суперклей.
Шаг 10 БОНУС, если светодиодная направляющая переместилась
Я также обнаружил, что светодиодная направляющая тоже упала со своего места, поэтому вы можете нанести пару микрокапель суперклея на верхние части T и позволить ей упасть обратно в свое отверстие, надавив на нее некоторое время с помощью шлеппера.
Шаг 11 Дополнительный БОНУС за беспроводную зарядную панель 😉
Если у вас есть беспроводная зарядная панель, вы, вероятно, знаете, что она работает с iPhone, которые тоже заряжаются без проводов (хотя и медленно)… Я сделал подставку, в которую она встроена, и которую я просто положил, чтобы также заряжать мой Hyphen.
Файл STL прикреплен ниже к этому руководству — я использовал 4 маленьких уголка двустороннего скотча, чтобы прикрепить подставку к подставке
