Введение
В этом руководстве мы расскажем вам о замене лампы вспышки Nikon Coolpix P4.
Если вспышка не работает на вашей камере, то необходимо заменить лампу вспышки.
Шаг 30 требует отпаивания красного и черного проводов. Вы можете воспользоваться этим руководством по пайке и распайке соединений.
После замены лампы-вспышки на новую выполните следующие шаги в обратном порядке для сборки.
Шаг 1 Батарея
Переверните камеру вверх дном (сторона с кнопками должна быть обращена от вас).
Найдите сторону, на которой изображен треугольник с тремя линиями — это крышка батарейного отсека. Надавите и слегка сдвиньте эту дверцу, пока она не щелкнет и не откроется.
Шаг 2
Как только дверца щелкнет, вы можете открыть ее, чтобы обнаружить слоты для карты памяти и аккумулятора.
Сосредоточьтесь на большем слоте — в нем находится аккумулятор. Отодвиньте оранжевый язычок от слота, чтобы извлечь старый аккумулятор, если он был внутри.
Как только слот откроется, вы сможете поместить внутрь новый аккумулятор.
Не забудьте закрыть оранжевый язычок, чтобы закрепить его на месте!
Шаг 3 ЖК-экран
Выкрутите четыре винта, расположенные в нижней части камеры. (винты размером 0,086 дюйма)
Шаг 4
Выкрутите два винта. (.113in винты)
Снимите панель.
Шаг 5
Выкрутите эти два винта. (.196in винты)
Снимите панель с правой стороны. (вид спереди)
Выкрутите один винт под панелью. (Винт 0,083 дюйма)
Шаг 6
Выкрутите два винта, крепящие заднюю панель к корпусу с левой стороны. (.188in винты)
Шаг 7
Аккуратно снимите заднюю крышку
Шаг 8
Затем выкрутите три винта на вкладке A/V Out (с левой стороны). (.188in винты)
Снимите вкладку.
Шаг 9
Выкрутите два винта, крепящие переднюю панель к корпусу с левой стороны. (.18in винты)
Шаг 10
Поднимите переднюю панель.
Возможно повреждение устройства. На панели должны остаться провода, прикрепляющие ее к корпусу. НЕ ПЫТАЙТЕСЬ ОТСОЕДИНИТЬ ПАНЕЛЬ ПОЛНОСТЬЮ.
Шаг 11
Выкрутите три винта, как показано на рисунке. (Правый винт: 0,084 дюйма, левый винт: 0,088 дюйма, средний винт: 0,114 дюйма)
Шаг 12
Осторожно потяните оранжевый разъем ЖК-дисплея вверх и выньте его из порта.
Будьте осторожны, тяните вертикально, одновременно нажимая на черный выступ вверх.
Шаг 13
Выкрутите винт под ЖК-дисплеем (.124in)
Шаг 14
Осторожно вытащите разъем, соединяющий ЖК-дисплей с материнской платой.

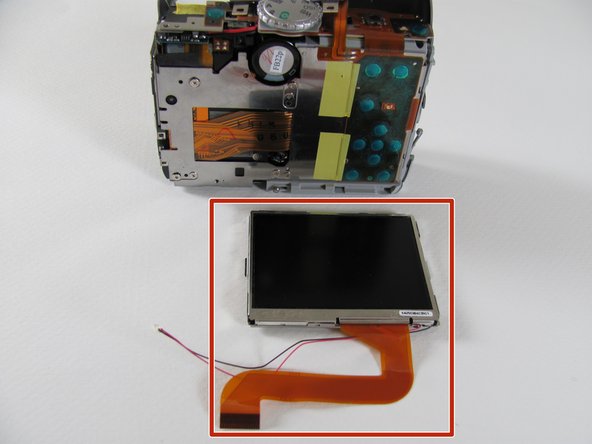

Шаг 15
Извлеките ЖК-дисплей из корпуса камеры.
Вставьте новый ЖК-дисплей и выполните сборку в обратном порядке.
Шаг 16 Материнская плата
Выкрутите два винта на противоположных сторонах вспышки.
Шаг 17
Выкрутите два винта 2,9 мм на правой стороне камеры.
Шаг 18
Выкрутите четыре винта в нижней части камеры.
Шаг 19
Выкрутите семь винтов 2,8 мм с задней стороны камеры.
Шаг 20
Отсоедините кабель, соединяющий объектив с левой стороной материнской платы.
Крепко возьмитесь за основание кабеля и осторожно вытащите его из гнезда.
Шаг 21
Снимите правую панель.
Шаг 22
Выкрутите винт 2,8 мм из верхней части камеры.
Шаг 23
Выкрутите три винта 2,8 мм из материнской платы.
Отсоедините оранжевый выступ с пенопластом сверху.
Он должен отщелкнуться.
Шаг 24
Извлеките материнскую плату, потянув ее вверх и вытащив из порта.
Шаг 25
Осторожно отсоедините язычок, соединяющий вспышку с материнской платой, от порта, аккуратно потянув разъем вправо и выведя его из порта.
Шаг 26
Полностью извлеките материнскую плату из корпуса камеры.
Замените ее новой материнской платой.
Для ее сборки выполните действия в обратном порядке.
Шаг 27 Объектив
Найдите оранжевую заглушку на правой стороне объектива.
Осторожно выньте заглушку из гнезда.
Эта деталь должна легко защелкиваться и выниматься!
Шаг 28
Когда оранжевая часть отсоединится, осторожно вытащите блок вспышки из камеры.
Вспышка по-прежнему будет прикреплена к камере отдельным шнуром.

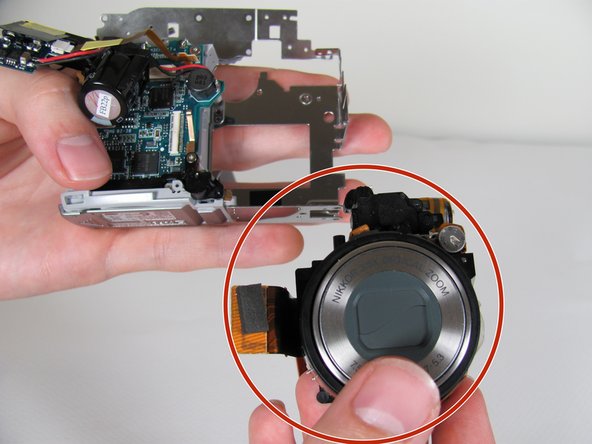

Шаг 29
После того как вспышка будет извлечена, можно будет снять объектив.
Извлеките объектив из остальной части фотокамеры.
Выполните эти действия в обратном порядке, чтобы собрать новый объектив.
Шаг 30 Лампа вспышки
Отсоедините язычок, соединяющий вспышку с материнской платой, аккуратно потянув разъем вбок из порта, в сторону от блока вспышки.
Отпаяйте красный и черный провода.
Снимите блок вспышки.
