Введение
Если на вашем Protocol Slipstream WiFi (номер модели 6182-3MXB) сломался козырек, воспользуйтесь этим руководством, чтобы заменить козырек. Козырек — это каркас, который удерживает и защищает большинство деталей. Козырек состоит из двух частей: нижней и верхней. Если козырек сломан, то внутренние детали не будут держаться и защищаться должным образом, что может привести к падению дрона и поломке внутренних и внешних деталей. Будьте осторожны и не заменяйте камеру при включенном устройстве. Пропеллер вращается очень быстро и может быть потенциально опасен. При ремонте будьте очень осторожны с проводами. Провода очень маленькие, и их очень легко повредить или отсоединить. Будьте осторожны, отсоединяя компьютер от верхнего козырька. Убедитесь в том, что все винты размещены и упорядочены.
Шаг 1 Пропеллер
Выкрутите 4,5 мм винт Philips #00, который удерживает пропеллер на месте.
Шаг 2
Поднимите пропеллер с устройства
Примечание: При установке нового пропеллера убедитесь, что паз на пропеллере совпадает с валом шестерни. При правильном совмещении пропеллер должен встать на место плавно.
На устройстве имеется два разных пропеллера. На каждом пропеллере написано 3 или 4. Обязательно замените пропеллер на новый с соответствующим номером.
Шаг 3 Защита пропеллера
Защитный кожух пропеллера крепится к устройству в 3 точках.
Положите один палец на корпус (черный объект) устройства, а другой — под кожух пропеллера (серебристый объект) и аккуратно, но сильно надавите на кожух пропеллера вверх, пока он не отсоединится от корпуса в трех точках, обведенных красным.
На устройстве имеется два кожуха пропеллера. По одному на каждый набор пропеллеров. Каждый кожух пропеллера имеет два места, которые нужно отсоединить с помощью этих 3 выступов, чтобы заменить его.
Шаг 4 Козырек
Выкрутите четыре винта Philips #00 диаметром 5,5 мм, которые крепят нижний козырек к верхнему.

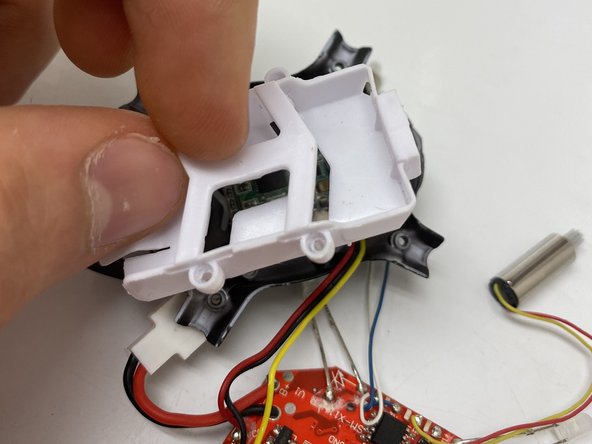

Аккуратно потяните нижний козырек вверх и к задней части дрона. Нижний козырек все еще будет прикреплен к верхнему козырьку тремя проводами. Просто отложите нижний козырек в сторону и продолжайте ремонт.
Будьте очень осторожны при отсоединении нижнего козырька от верхнего. Между нижним и верхним козырьками остаются 3 провода.
Шаг 5
Выкрутите два винта Philips #00 диаметром 4,5 мм, которыми крышка двигателя крепится к верхнему козырьку.

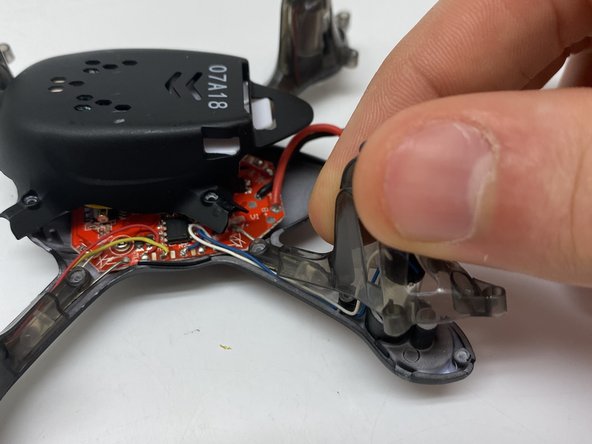

Аккуратно потяните крышку двигателя вверх, пока она не отсоединится от верхнего козырька.
Повторите этот шаг для остальных 3 крышек мотора.
Шаг 6
Возьмитесь за двигатель и вытащите его из паза верхнего козырька.

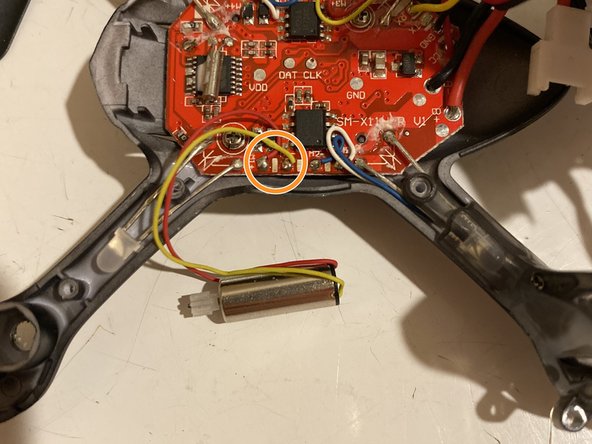

Будьте осторожны, вытаскивая мотор из паза в верхнем козырьке. Мотор все еще будет прикреплен к главному компьютеру двумя проводами.
Повторите этот шаг для остальных трех пропеллерных двигателей.
Шаг 7
Выкрутите два винта Philips #00 диаметром 4,0 мм, которые крепят компьютер к верхнему козырьку.
Шаг 8
С помощью плоской стороны лопатки аккуратно подденьте компьютер с верхнего козырька.
Будьте очень осторожны, надавливая на компьютер. Если вы будете надавливать слишком сильно, компьютер может повредиться или сломаться.
Отделите верхний козырек от остальных частей.
Шаг 9
Выкрутите четыре винта 5,5 мм Phillips #00, которыми лоток батареи крепится к нижнему козырьку.

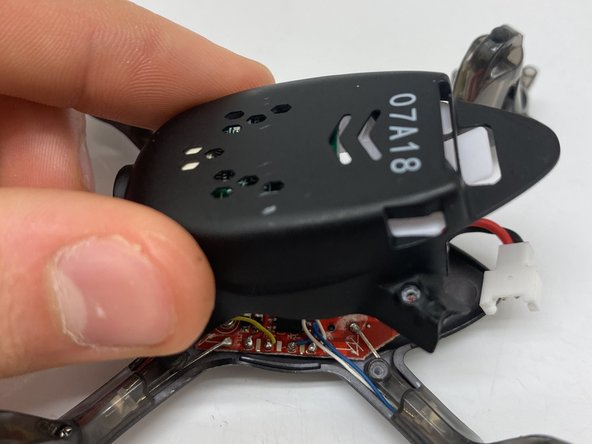

После того как четыре винта 5,5 мм Philips #00 будут удалены, осторожно потяните за лоток батареи, чтобы отделить его от нижнего козырька.
Шаг 10
С помощью пробки аккуратно подденьте внешний край камеры, чтобы извлечь ее из крепежного отверстия.
Будьте осторожны при извлечении камеры из монтажного отверстия, так как там находится небольшой ленточный провод, соединяющий ее с компьютером.
Снимите камеру и компьютер в сборе с нижнего козырька.
