Введение
Следуйте этому руководству, чтобы заменить поврежденный корпус квадрокоптера Microgear CX-20. Это самый быстрый метод устранения трещин, сломанных рук или других значительных повреждений корпуса.
Квадрокоптер состоит из печатных плат, двигателей и светодиодов, которые необходимо извлечь и перенести в новый корпус. Замена происходит легко, быстро и не требует специальных инструментов.
Обратите внимание, что компоненты этой модели очень чувствительны к направлению и должны быть правильно сориентированы в новом корпусе. Особое внимание уделите записи и ориентации каждого компонента, который вы извлекаете.
Шаг 1 Корпус
Отсоедините и извлеките аккумулятор из поддона.
Шаг 2

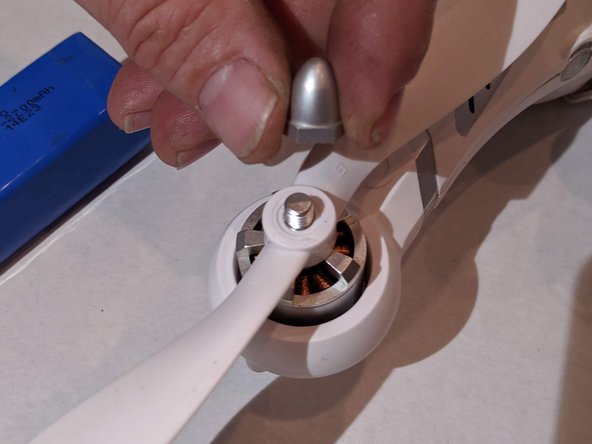

С помощью 12-миллиметрового ключа ослабьте и снимите серебристые замковые гайки с верхней части всех четырех пропеллеров, вращая их против часовой стрелки.
Аккуратно потяните пропеллеры вверх, чтобы снять их с двигателей.
Шаг 3
Переверните квадрокоптер вверх дном.

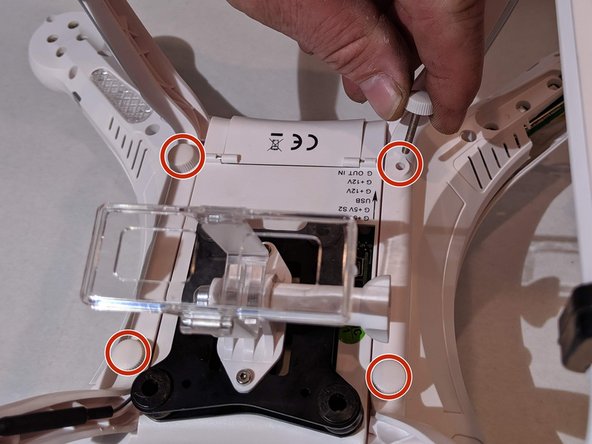

В нижней части квадрокоптера поверните четыре белых винта с накатанной головкой на двух стойках шасси против часовой стрелки, чтобы ослабить и снять их.
Потяните стойку шасси вверх, чтобы отсоединить ее от корпуса, и отложите в сторону.
Шаг 4

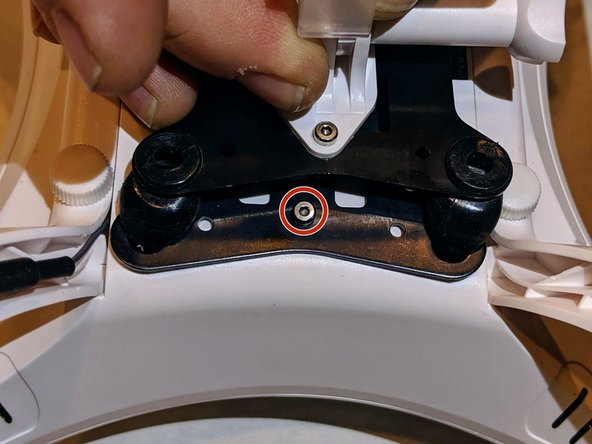

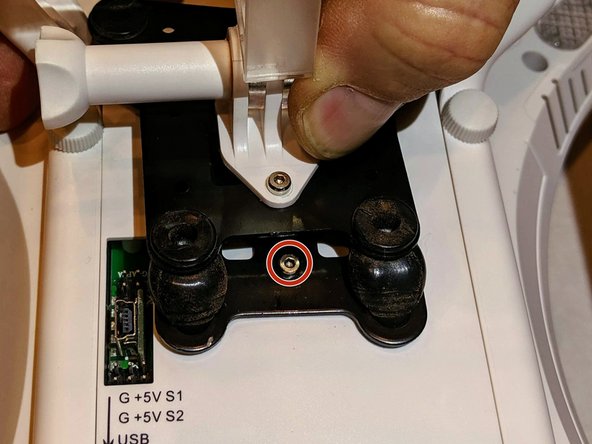

С помощью шестигранного ключа 1,5 мм открутите два винта 5,5 мм под черной платформой камеры. Снимите платформу.
Шаг 5

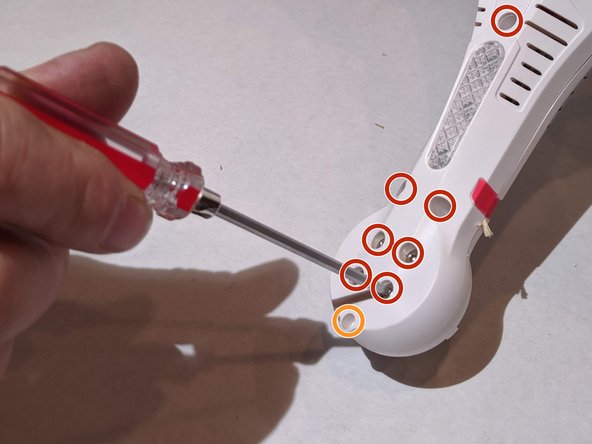

На каждом из четырех кронштейнов с помощью шестигранного ключа 2 мм открутите семь винтов с головкой 5,5 мм.
На самом конце всех четырех кронштейнов с помощью шестигранного ключа 1,5 мм открутите один винт с головкой 7,5 мм.

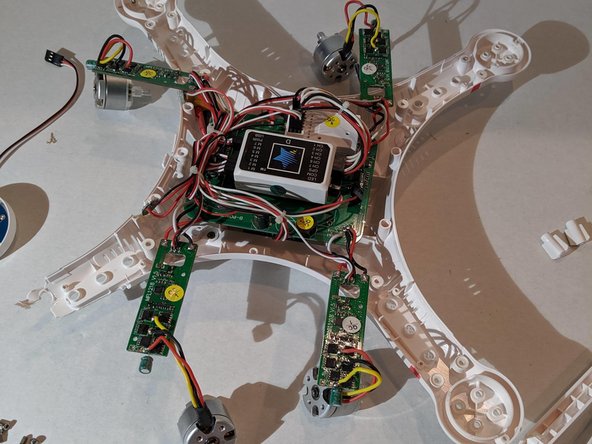

Аккуратно раздвиньте верхнюю и нижнюю половинки корпуса. Они разъединятся.
Шаг 6

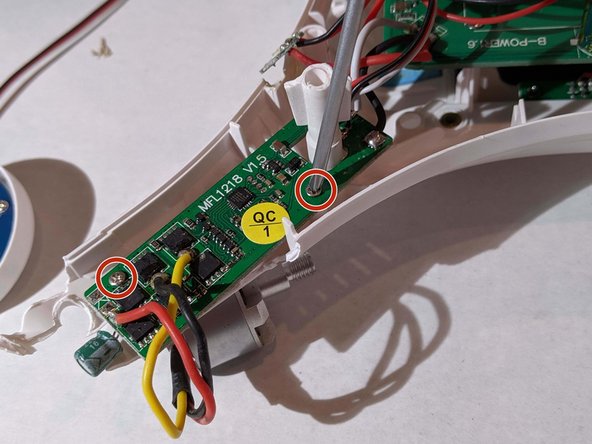

Крестовой отверткой открутите два винта с головкой Phillips диаметром 5,5 мм на печатных платах в каждом из четырех кронштейнов.
Аккуратно подденьте платы, пока они не освободятся.
Не отсоединяйте никаких проводов.
Шаг 7

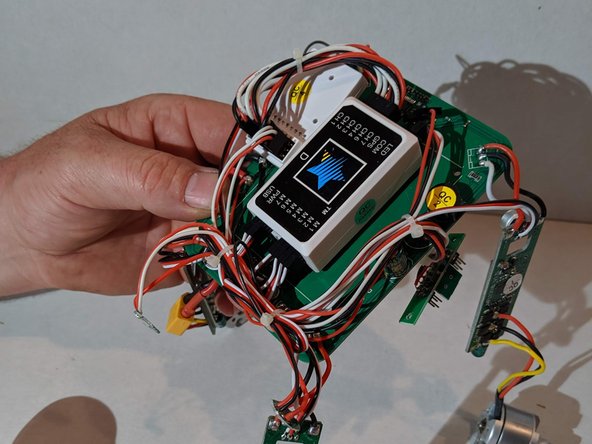

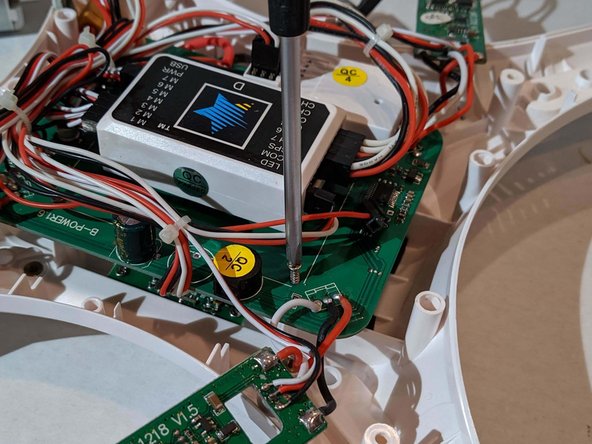

С помощью отвертки Phillips #1 открутите четыре винта с головкой Phillips диаметром 5,5 мм в каждом углу главной печатной платы.
Поднимите главную печатную плату из корпуса.
Следите за ориентацией печатной платы относительно корпуса. Она должна быть установлена в новый корпус в той же ориентации.
Шаг 8

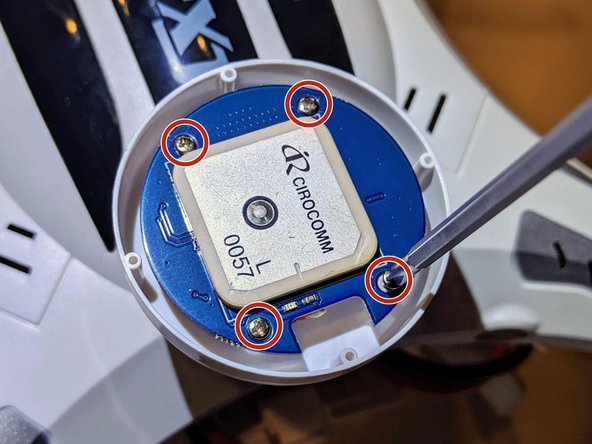

Потяните вверх крышку модуля GPS, чтобы снять ее.
Выкрутите четыре 3,5-мм винта с крестообразной головкой на печатной плате.
Аккуратно выньте плату из корпуса.
