Замена контроллера складного электрического велосипеда Mate S

Шаг 1 Размещение

Сложите велосипед и переверните его на голову, чтобы вы могли легко добраться до гнезда для аккумулятора

Шаг 2 Извлеките батарею

выньте батарею в целях безопасности

Шаг 3 Открутите винты крышки

Открутите 4 внешних винта на крышке контроллера возле основания седла.

Не забудьте положить винты в контейнер, чтобы не потерять их.

Шаг 4 Снимите крышку

Если крышка не закреплена, отсоедините ее от контроллера.

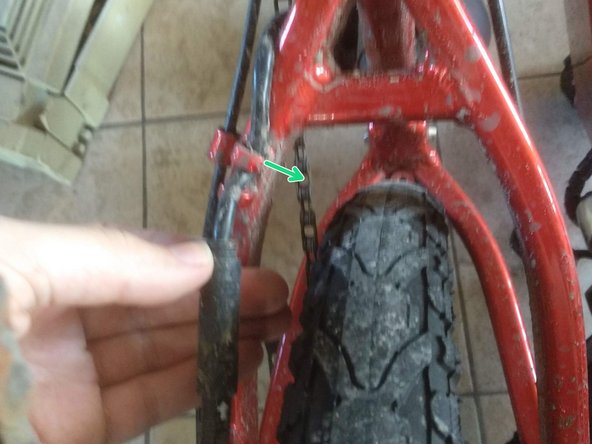

Шаг 5 Отсоедините кабель электродвигателя

Первый кабель идет от контроллера к электродвигателю.

Кабель удерживается 4 крючками. Чтобы вывести кабель из зацепов, выведите одну сторону из одного зацепа.

переместите кабель вверх, между двумя крючками.

переместите его в противоположную сторону, чтобы освободить второй крюк.

повторите для двух других крюков.

Шаг 6 Отсоедините кабель электродвигателя

Отсоедините кабель, потянув 2 части в стороны по прямой линии. НЕ перекручивайте разъем, иначе вы повредите контакты.

Шаг 7 Отсоедините кабель управления

Кабель расположен возле основания седла.

Вам нужно будет вытащить кабель бегунка из корпуса, в котором находится контроллер.

Когда он будет извлечен, отсоедините его аналогично предыдущему кабелю, потянув за оба конца по прямой линии.

Шаг 8 Отсоедините кабель передней фары

Даже если на вашем велосипеде нет передней фары, кабель все равно будет присутствовать, чтобы вы могли добавить фару в будущем.

Кабель начинается от корпуса, в котором находится контроллер, и проходит через защитную крышку по направлению к передней части велосипеда.

Вытяните кабель из защитного кожуха, начиная с конца кабеля, расположенного около передней части велосипеда.

В двух местах кабель удерживается скобой. Протяните кабель под кронштейном. Возможно, вам придется подогнать другой кабель по бокам, чтобы кабель фары мог пройти.

Шаг 9 Отсоедините трос передней передачи

Проследите за кабелем от передней шестерни в сторону корпуса контроллера.

Аккуратно вытащите разъем кабеля из корпуса контроллера

отсоедините разъем

Шаг 10 Снимите контроллер

Осторожно вставьте отсоединенные кабели обратно в корпус контроллера, одновременно вытаскивая контроллер, начиная с нижней части.

Теперь контроллер свободен. Мы на полпути.

Шаг 11 Вставьте новый контроллер

Вставьте новый контроллер, протянув все кабели, кроме одного, через отверстие в корпусе.

Единственный кабель, который должен остаться снаружи, — это черный и красный кабели крышки закрытия

Остальные кабели следует протянуть через отверстие. Лучше всего начинать с самого длинного троса. Также не забудьте протянуть кабели к нужной стороне мотоцикла, чтобы потом не пришлось их регулировать.

Шаг 12 Подсоедините кабель электромотора

Кабель электродвигателя — это толстый длинный кабель, идущий от контроллера.

Начните с того, что вставьте часть, идущую от контроллера, обратно в крючки на раме.

затем подключите кабель, но убедитесь, что вы совместили стрелки на обоих разъемах, чтобы контакты находились в правильном положении

затем вставьте кабель обратно в другие крючки.

Шаг 13 Подсоедините кабель управления

Подключите короткий толстый кабель, идущий от контроллера, к его ответной части, идущей от передней части велосипеда.

Снова обратите внимание на стрелки на разъемах.

Шаг 14 Установите кабель освещения на место

Тонкий кабель с красным концом — это кабель передней фары.

Вставьте его обратно в крышку кабеля и протяните через оба кронштейна.

Вы можете использовать отвертку, чтобы открыть крышку кабеля, чтобы было легче вставлять кабель.

Шаг 15 Подключите кабель передней передачи

Соедините оранжевые разъемы вместе

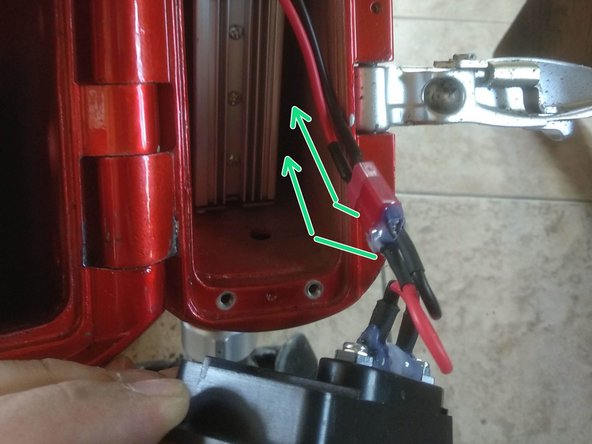

Шаг 16 Вставьте кабели внутрь корпуса

Вставьте оранжевый толстый разъем внутрь корпуса за контроллером. Возможно, вам придется немного выдвинуть контроллер из корпуса, чтобы освободить место.

Затем вставьте контроллер обратно в корпус, пока он не освободится от отверстия.
