Введение
У вашего bOb может быть немного другой стиль материнской платы или других аксессуаров, изображенных здесь, но ремонт будет проводиться по той же схеме.
Сначала выключите боковой выключатель питания bOb и снимите пылесборник, чтобы обнажить контактные площадки.
Шаг 1 Крышка bObsweep
Переверните Bob и выкрутите 7 винтов, которые крепят крышку.
Снимите основную щетку. Открутите держатель и выньте щетку. Напоминание: Держите этот винт отдельно от остальных, чтобы потом использовать его для повторной установки.
В зависимости от модели на bObsweep может быть установлено только 6 винтов.
Шаг 2
Внутри отсека для щеток есть два отверстия для винтов: одно в центре, другое на левом конце. Выкрутите оба и отложите в сторону для сборки.
Еще пять винтов расположены по краям bObsweep. Два установлены сверху и снизу, а один — на правом конце основной щетки.
Шаг 3
Переверните bOb обратно, чтобы вы могли видеть экран. Поднимите крышку, чтобы открыть главную плату bObsweep.
Отсоедините вход питания от крышки. Возьмитесь за него и выдвиньте.
Шаг 4
Отсоедините три разъема от материнской платы. Зажмите маленький белый выступ на боковой стороне каждого разъема и потяните прямо вверх, чтобы отсоединить каждый из них от материнской платы.
1. В левом нижнем углу: небольшой разъем с красным, черным и белым проводами.
2. Один толстый белый провод, который крепится с правой стороны предыдущего разъема.
3. На верхнем краю материнской платы bOb: широкий разноцветный разъем.
Отложите крышку в сторону и приступайте к ремонту.
Шаг 5 Снимите крышку целиком
Если материнская плата вашего bOb выглядит иначе, чем на предыдущих фотографиях, вам нужно отсоединить 4 разъема, чтобы снять крышку.
Если ваша плата выглядит так, как показано на этом рисунке, отсоедините два штекера на нижнем краю платы, рядом с колесами Боба.
Затем отсоедините еще две на верхнем краю платы, прикрепленные к бамперу Боба.
Вход питания уже должен быть снят, как описано в предыдущем шаге.
Шаг 6 Сдвиньте щеточный двигатель в сторону — необязательно
После того как крышка будет полностью снята, вы можете поднять и убрать в сторону главный щеточный двигатель.
Сдвиньте его прямо вверх и отложите в сторону.
Шаг 7 Снимите крышку колес
Чтобы получить доступ к контактным площадкам пылесборника, необходимо снять крышку колес. Открутите 6 винтов, крепящих крышку к Бобу:
Два находятся рядом с основной платой.
Два — по обе стороны от левого колеса, один сверху, другой снизу.
И наконец, еще два винта находятся на правом колесе, один сверху и один снизу.
Шаг 8 Освободите колеса
Когда все 6 винтов будут удалены, поднимите крышку колеса и отсоедините ее от основной платы. Пока отложите ее в сторону.
Для удобства доступа вы можете отложить левое и правое колеса в сторону, только не забудьте сохранить их пружины для последующей сборки.
Шаг 9 Снимите щеточный барьер
Для продолжения ремонта может понадобиться подпереть спину Боба.
Чтобы получить доступ к контактным площадкам, нужно открутить еще 5 винтов.
Выкрутите их и поднимите пластиковый барьер отсека для щеток.
Шаг 10 Извлеките контактные площадки
Переверните барьер и выньте контактные площадки Боба из своих мест.
Пока отложите барьер в сторону.
Держите спинку bOb приподнятой, чтобы резиновая полоска возле отсека для щеток не соскочила с места.
Шаг 11 Отсоедините контактные площадки bOb
Проследите за их проводкой до нужного разъема на основной плате.
В зависимости от модели bObsweep разъем может быть расположен по-другому.
Снимите старый разъем и выведите провода из-под платы.
Шаг 12 Подключение новых контактов
Подключите новые контактные датчики в свободном пространстве.
Проведите провода обратно под винтовыми стойками основной платы, а затем двигайтесь к спине Боба.
Шаг 13 Аккуратно установите контакты и проводку на место
Установите контактные точки Боба на свои места на главном щеточном барьере так, чтобы черный провод был слева.
Надавите, чтобы убедиться, что каждая контактная площадка сидит ровно на своем месте. Остальные провода должны быть подведены к правому колесу Боба.
В щеточном барьере есть зазоры, в которые помещается проводка.
Шаг 14 Замените щеточный барьер
Придерживайте контактные площадки, когда будете заменять их держатель.
Выровняйте держатель по всем винтовым стойкам Боба, не сдавливая проводку под ним.
Надавите на каждую контактную точку по направлению к щеточному отсеку, удерживая основной щеточный барьер на Бобе, чтобы убедиться, что они не сместились.
Затем снова установите все 5 винтов барьера.
Шаг 15 Замена колес
Когда задняя часть Боба по-прежнему наклонена вверх, замените левое и правое колеса, если вы их переставляли.
Замените две пружины на верхней части колес.
Шаг 16 Закрепите крышку колес
Установите крышку колеса обратно на материнскую плату. Затем аккуратно совместите крышку с винтовыми стойками на Бобе.
Убедитесь, что пружины на верхней части колес не сдвинулись с места и никакие другие провода не будут сдавливаться под крышкой колес, когда вы будете нажимать на нее вниз.
Когда крышка плотно прилегает к Бобу, установите на место все 6 винтов. При этом прижмите крышку к Бобу.
Замените двигатель главной щетки, если вы сняли его перед тем, как начать закрывать Боб.
Шаг 17 Начните закрывать крышку
Если на вашей основной плате имеются четыре разъема, выполните этот шаг, прежде чем переходить к руководству по закрытию bOb.
Если у вашего bObsweep только три разъема для подключения крышки, перейдите к руководству Закрытие крышки bObsweep после ремонта.
Сначала задвиньте вход питания обратно в свое место на крышке.

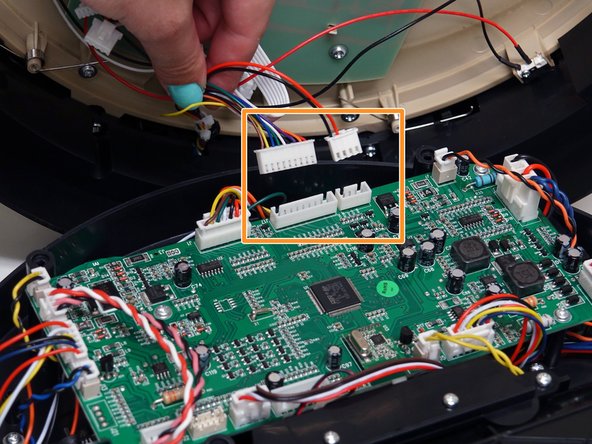

Подключите два штекера от бампера bOb к верхней части основной платы.
Разъем со всеми белыми проводами подключается в середине нижнего края основной платы.
Последний штекер подключается к левому нижнему углу основной платы. По окончании смотрите руководство по закрытию bOb и пропустите шаг 1.
