Введение
Я нажимал на кнопку «пропустить» так много раз, что тактильная кнопка «пропустить» перестала работать, и это моя попытка исправить ситуацию. Это был частичный успех, но не такой хороший, как я надеялся, это был мой первый опыт пайки SMD.
Я сломал корпус, пытаясь открыть его, прежде чем нашел скрытые винты, а также оторвал дорожку от печатной платы, когда пытался отпаять кнопку, чтобы установить мою замену.
Я заплатил за него 47 фунтов стерлингов в 2013 году, и он отлично работал все это время при ежедневном использовании, возможно, пропуская 10-15 раз за поездку 😉
(07/04/2019) Время написания
Запасная часть
Детали: 3*4*2.0 мм сенсорный переключатель. Ссылка: 16060048001
Ссылка на Ebay: LINK
Не точное совпадение, но достаточно близко
Случайная информация:
Похоже, что он построен вокруг этого модуля bluetooth.
Чипсет: BTA-TX-A CSR57E6
Лист данных: LINK
Шаг 1 Кнопка «Пропустить
Краткий обзор устройства.
Шаг 2
Подденьте пластиковую вставку, закрывающую винты, она держится на двустороннем скотче.
Шаг 3
Выкрутите 4 маленьких винта, 2 рядом с кнопками длиннее.
Шаг 4
Задняя часть основания отодвигается, серая верхняя часть прикреплена маленьким винтом к печатной плате, также обратите внимание на FM-антенну, прикрепленную к черному основанию.
Шаг 5
Выкрутите маленький винт, который удерживает сложенные печатные платы на серой крышке.
Снимите серую крышку, также аккуратно извлеките микрофон из корпуса.
Шаг 6

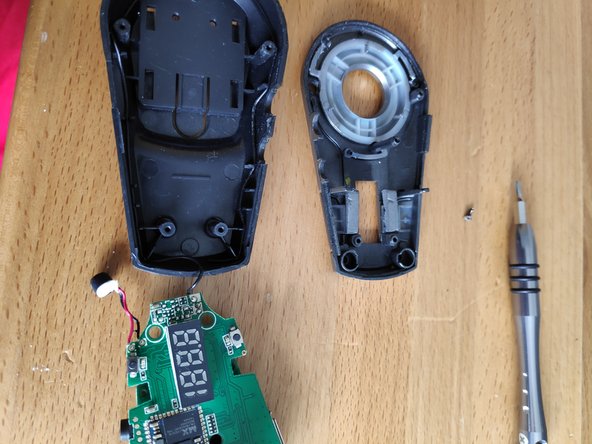

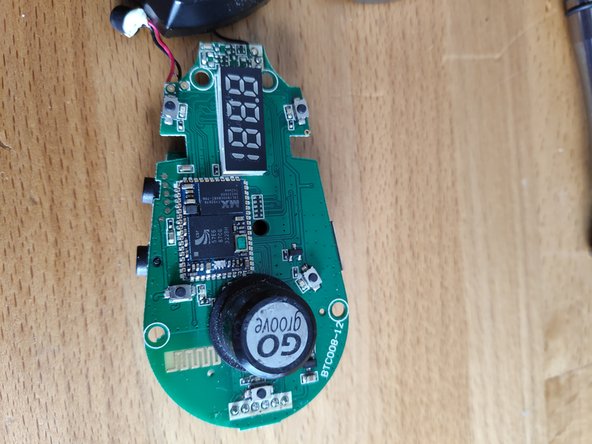

Быстрый вид изнутри
Шаг 7
Бок о бок оригинальной и запасной кнопок.
Шаг 8
Я отпаял кнопку с одной стороны и попытался снять ее, оторвав при этом дорожку с другой стороны.
Шаг 9
Удалось припаять дорожку к другой стороне новой кнопки.
Собрал в обратном порядке, теперь работает, но не так хорошо, как я надеялся, надеюсь, это будет полезно кому-то еще, кто захочет разобрать это.
