Введение
Используйте это руководство для замены кнопки питания на устройстве HTC Trophy Windows 7. Кнопка питания выполняет множество функций, включая включение/выключение устройства, жесткий сброс устройства, а также подсветку или выключение экрана устройства.
Симптомы неисправности кнопки питания:
Прежде чем разбирать устройство, убедитесь, что кнопка не засорилась, например, грязью или пылью. Если вы заметили препятствие, попробуйте очистить его от мусора.
Перед разборкой убедитесь, что устройство выключено.
Пайка и распайка
Шаг 1 Батарея
Перед началом работы выключите телефон.
Снимите заднюю панель, вставив инструмент для открывания IFixIt в щель в верхней части задней панели и подтолкнув его вверх.
Шаг 2
Извлеките аккумулятор, вставив инструмент для открывания IFixIt в небольшой зазор между аккумулятором и окружающим пластиком.
Приложите небольшое усилие к нижней части телефона и поднимите вверх.
Будьте осторожны, чтобы не проткнуть батарею.
Шаг 3 Сборка дисплея
Выкрутите 5 винтов, скрепляющих две половинки телефона.
Три винта T5 Torx длиной 4 мм.
Вставьте отвертку T5 Torx в пустоту наклейки и выньте винт T5 Torx длиной 4 мм.
Один винт Philips #000 длиной 4 мм.
Извлеките установленную SIM-карту, если она есть.
Шаг 4
Вставьте инструмент для открывания IFixIt в пластик по краям телефона и раздвиньте две половинки.
Есть небольшие пластиковые зажимы, удерживающие телефон вместе. Проведите инструментом для открывания по краю до щелчка, чтобы избежать повреждений.
При открытии телефона кнопка регулировки громкости выпадет.
Черная наклейка под аккумулятором оторвется, когда телефон будет разделен.
Шаг 5
Открутите три винта, крепящие системную плату к дисплею.
Один винт Philips #000 длиной 2 мм.
Два винта T5 Torx длиной 4 мм в отверстиях пластика.
Шаг 6
Пинцетом снимите черную ленту, закрывающую разъемы ленточных кабелей.
Отсоедините ленточные кабели от разъемов.
Ленточные кабели очень хрупкие.
Шаг 7
Пинцетом извлеките кнопку питания из верхней части телефона.
Шаг 8
С помощью инструмента для вскрытия iFixit отделите материнскую плату от дисплея.
Шаг 9 Материнская плата
Снимите пластиковую часть с материнской платы.
С помощью инструмента для открывания iFixit и пальцев надавите на эти зажимы, чтобы освободить их.
Шаг 10 Кнопка питания

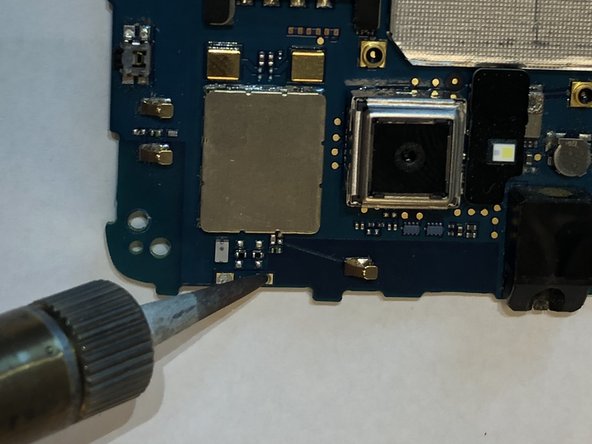

Отпаяйте кнопку питания.
Будьте осторожны, чтобы не перегреть другие компоненты на материнской плате.
Для получения дополнительной информации о пайке и распайке соединений ознакомьтесь с руководством «Как паять и распаивать соединения».
