Введение
Кнопки питания и регулировки громкости HP ElitePad 1000 G2, как и любое другое оборудование, подвержены износу. Если после устранения неполадок вы определили, что проблемы с программным обеспечением отсутствуют и требуется замена, в этом руководстве мы расскажем вам о процессе замены.
Шаг 1 Дисплей
Прежде чем разбирать планшет, убедитесь, что он выключен, отсоедините от него шнур питания и отсоедините от него все внешние устройства.
С помощью крестовой отвертки №00 выкрутите два винта Phillips PM 1,4×3,2 мм, расположенные рядом с портом зарядки.
Шаг 2
Поместите присоску на правый нижний угол стекла дисплея планшета, следя за тем, чтобы присоска находилась внутри краев границы стекла дисплея.
Вставьте пластиковый медиатор между дисплеем и корпусом планшета. Затем используйте инструмент для снятия пластика, чтобы отделить дисплей дальше.
Потяните за присоску, одновременно используя инструмент для выемки, чтобы отделить дисплей от планшета.
Аккуратно снимите дисплей с планшета, чтобы не повредить кабели.
Шаг 3
Чтобы отсоединить кабели, с помощью инструмента Spudger аккуратно потяните назад за черный выступ, расположенный сбоку разъема, и одновременно осторожно потяните кабель.
Освободите разъем с нулевым усилием вставки (ZIF), к которому подключен кабель TouchScreen, а затем отсоедините кабель TouchScreen от системной платы.
Шаг 4
Освободите разъем ZIF, к которому подключен кабель дисплея, а затем отсоедините кабель дисплея от системной платы.
Шаг 5
Извлеките дисплей из планшета.
Шаг 6 Антенна NFC
Найдите антенну NFC.
Освободите разъем ZIF, к которому подключен кабель антенны NFC.
Чтобы отсоединить кабель, с помощью пластикового выколотки аккуратно надавите на выступ, расположенный на боковой стороне разъема.
Шаг 7
Отсоедините антенну NFC от поверхности системной платы.
Антенна NFC прикреплена к системной плате с помощью двустороннего клея.
Извлеките антенну NFC.
Шаг 8 Кнопка питания/громкости
Найдите плату кнопки питания и подключенный к ней ленточный кабель.
Найдите плату кнопки регулировки громкости.
Шаг 9

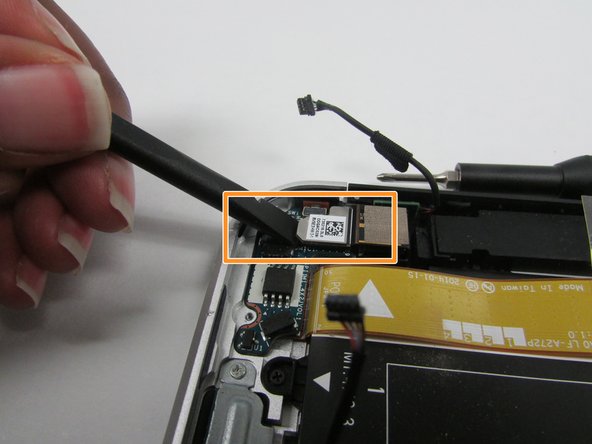

Отсоедините кабель платы кнопки громкости от платы кнопки питания.

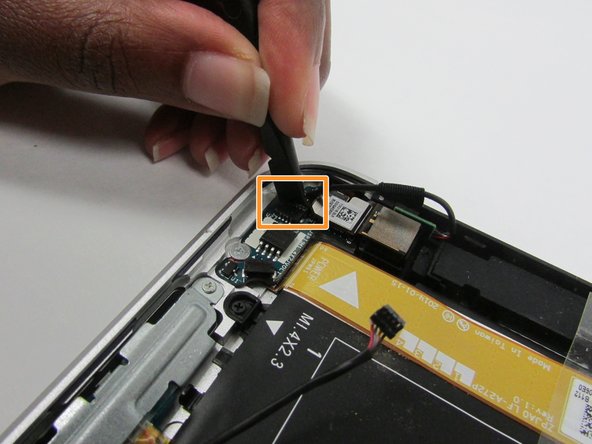

Отсоедините кабель левого микрофона от платы кнопки питания.
Оба этих разъема имеют тонкий шов посередине. Чтобы отсоединить их, вставьте инструмент между швом и сильно, но аккуратно надавите.
Шаг 10

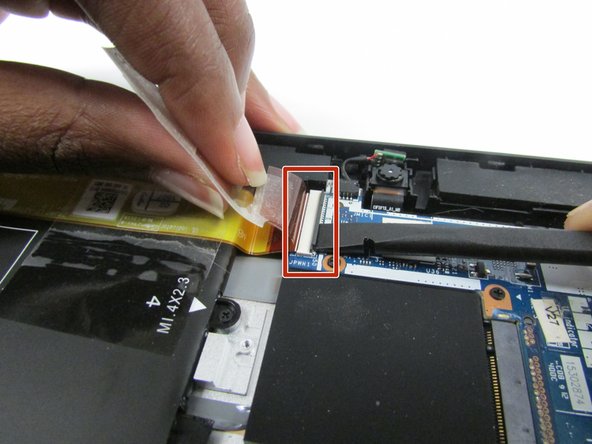

Поднимите прозрачную ленту, которая прикреплена к кабелю платы кнопки питания и материнской плате.
Освободите разъем ZIF, к которому подключен кабель платы кнопки питания.
Отсоедините кабель платы кнопки питания от поверхности аккумулятора, потянув за разъем.
Кабель платы кнопки питания прикреплен к батарее с помощью двустороннего клея.
Шаг 11

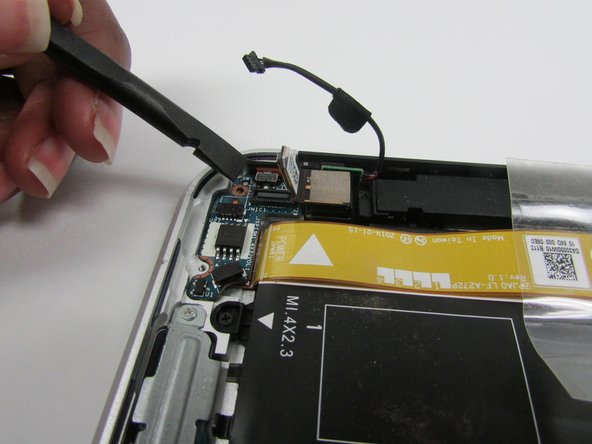

Выкрутите винт Phillips PM1.3×2.0 мм с широкой головкой и винт Phillips PM1.3×2.0 мм, которыми плата кнопок питания крепится к нижней крышке.
Аккуратно надавите на выступ вверх.
Шаг 12

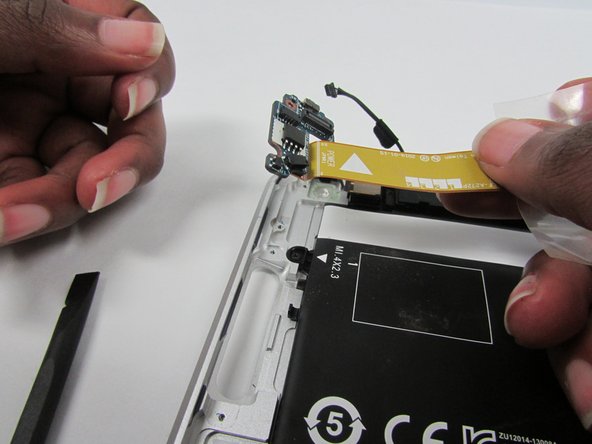

Извлеките плату кнопки питания и кабель.
Шаг 13
Выкрутите два винта Phillips PM1.5×2.0 мм, которыми плата кнопок громкости крепится к нижней крышке.
Шаг 14

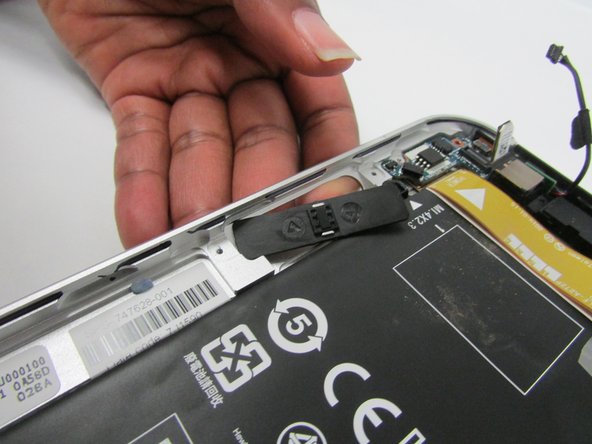

Извлеките плату кнопки громкости и кабель.
