Введение
В этом руководстве описаны необходимые действия по замене клавиатуры в ноутбуке Toshiba Satellite E45W-C4200X.
Клавиатура — это важный элемент оборудования, который используется для ввода информации и письма.
Перед использованием данного руководства обязательно просмотрите страницу устранения неисправностей, чтобы убедиться в необходимости замены клавиатуры.
Перед началом работы обязательно полностью выключите ноутбук и отсоедините его от внешнего источника питания.
Шаг 1 Вентилятор охлаждения
С помощью крестообразной отвертки №1 открутите десять винтов диаметром 1 мм с задней панели устройства.
Шаг 2
С помощью пластикового инструмента для открывания отделите заднюю крышку от ноутбука.
Действуйте медленно и осторожно, так как пластик может треснуть.
Рекомендуется начинать с угла и проводить инструментом вдоль края.
Шаг 3
Отверткой Phillips #1 выкрутите четыре винта диаметром 0,5 мм, которые крепят радиатор.
Шаг 4
Отверткой Phillips #1 открутите два винта диаметром 1 мм, которые крепят вентилятор охлаждения.
Шаг 5
Отсоедините шнур вентилятора от жгута проводов.
Извлеките охлаждающий вентилятор и радиатор из ноутбука.
Шаг 6
Осторожно отклейте ленту, прикрепляющую радиатор к вентилятору.
Осторожно отклейте ленту по всем четырем сторонам.
Снимите охлаждающий вентилятор с радиатора.
Шаг 7 Материнская плата
Отключите соединение с батареей.
Убедитесь, что на время замены вы используете антистатический браслет.
Шаг 8
Отсоедините все оставшиеся внешние жгуты проводов от печатной платы.
Рекомендуется использовать этикетки или сфотографировать удаляемые провода, чтобы облегчить повторное подключение.
Шаг 9
Выкрутите три винта из металлического кронштейна на левой стороне печатной платы, используя крестовую отвертку №1.
Снимите кронштейн.
Шаг 10
Выкрутите два винта из черной пластиковой крышки с помощью отвертки Phillips #1.
Снимите черную пластиковую крышку.
Шаг 11
С помощью отвертки Phillips #1 открутите оставшиеся два винта, удерживающие печатную плату на месте.
Осторожно извлеките системную плату из устройства.

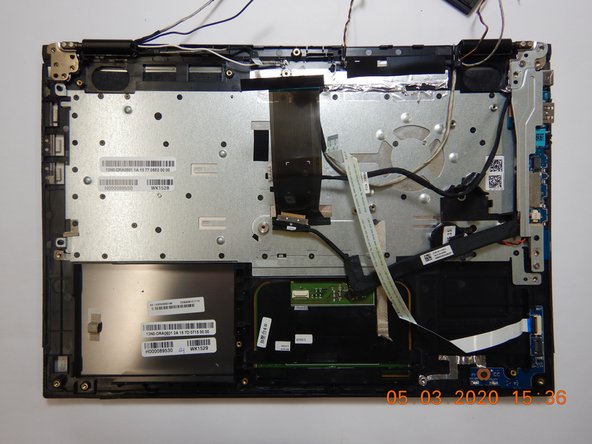

Шаг 12 Клавиатура
С помощью отвертки Phillips #1 выкрутите два винта диаметром 1 мм из черной пластиковой крышки.
Шаг 13
С помощью отвертки Phillips #00 выкрутите три винта 0,5 мм из металлического кронштейна.
Шаг 14
С помощью отвертки Phillips #000 открутите 44 (сорок четыре) винта 0,5 мм на существующей серебристой панели.
Шаг 15
Потяните вверх за черный выступ, расположенный на серебристой панели, чтобы снять клавиатуру.
