Введение
Это руководство по устройству предназначено для замены неисправной клавиатуры HP Envy Sleekbook m6-k0101x. Данное руководство следует использовать только в том случае, если ни один из способов устранения неполадок не дал желаемых результатов. Прежде чем разбирать устройство, убедитесь, что на рабочем месте нет открытых жидкостей или лишних предметов, которые могут помешать процессу.
Шаг 1 Батарея
Выкрутите двенадцать 9-миллиметровых винтов Phillips #00.
Шаг 2
С помощью пластикового инструмента для открывания и рук снимите нижнюю крышку.
Шаг 3
Отсоедините кабель питания аккумулятора от материнской платы.
Шаг 4
Выкрутите шесть 6-миллиметровых винтов Phillips #00 из аккумулятора.
Шаг 5
Извлеките батарею из ноутбука.
Шаг 6 Вентилятор
Выкрутите два винта Phillips #00 диаметром 3 мм из вентилятора.
Шаг 7

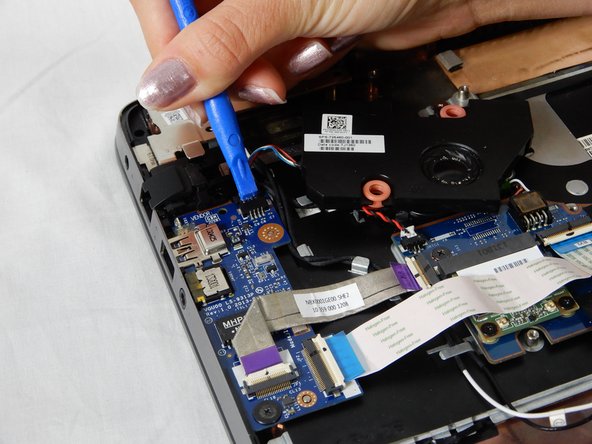

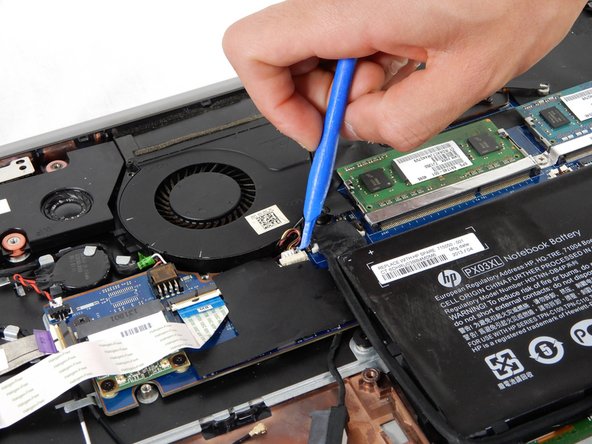

Отсоедините кабель вентилятора, вытащив его из гнезда материнской платы.
Шаг 8

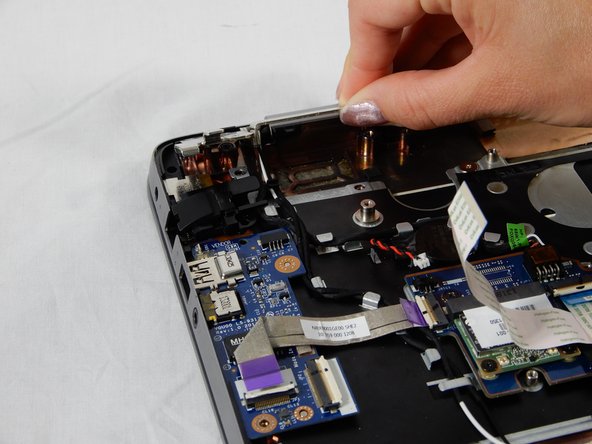

Поднимите вентилятор вверх, чтобы извлечь его из компьютера.
Шаг 9 Клавиатура

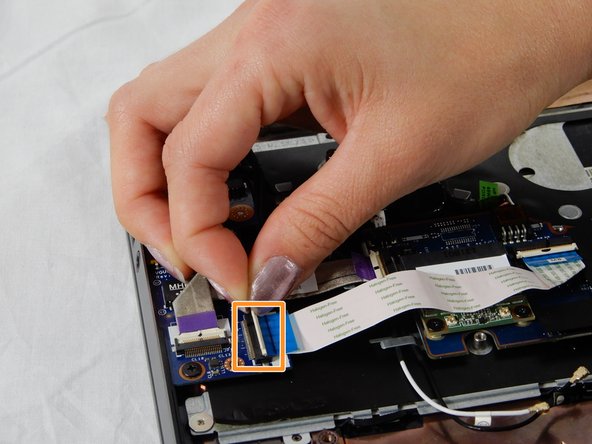

Откиньте черный выступ на разъеме ZIF и потяните за синий и белый гибкий кабель, соединяющий тачпад с материнской платой.
Шаг 10

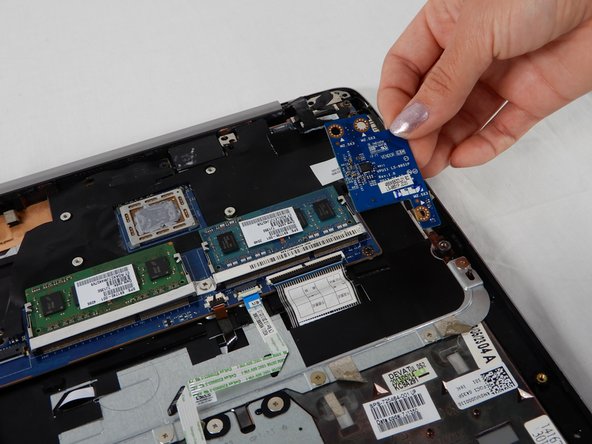

Выкрутите три винта Phillips #00 диаметром 3 мм из платы SD-карты.
Извлеките плату SD-карты.
Шаг 11

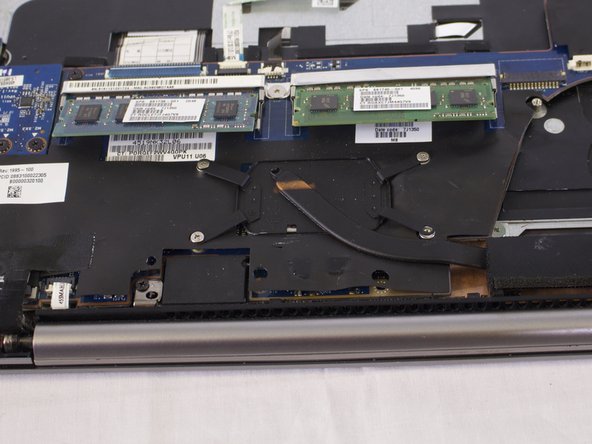

Чтобы извлечь оперативную память, потяните каждый серебряный зажим (по очереди) в сторону от оперативной памяти.
Микросхема оперативной памяти должна подняться. Аккуратно извлеките оперативную память из материнской платы.
Шаг 12

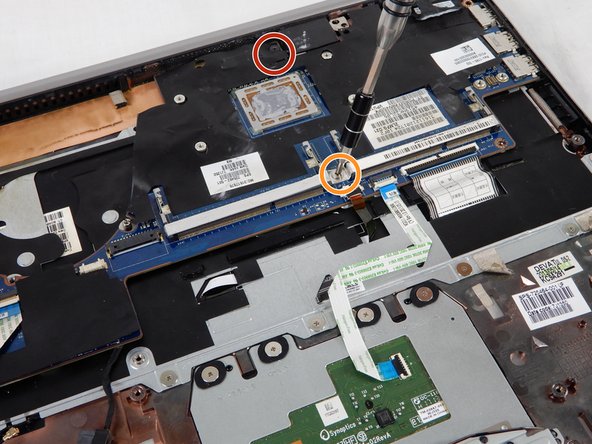

Выкрутите четыре 3-миллиметровых винта Phillips #00 из радиатора.

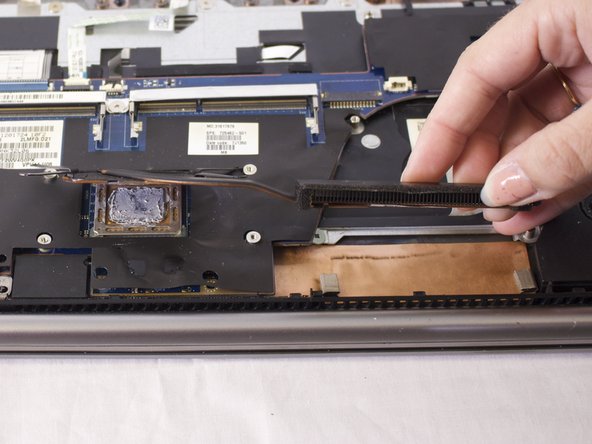

Извлеките радиатор из устройства и отложите его в сторону.
Шаг 13

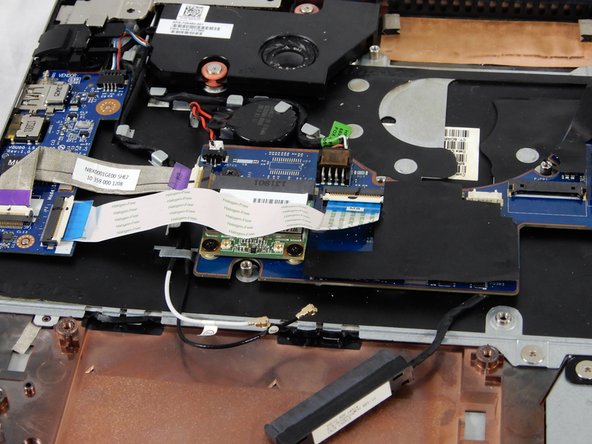

Отсоедините черный и белый провода антенны от карты Wi-Fi.
Шаг 14
Выкрутите два винта Phillips #00 диаметром 3 мм, которыми динамик крепится к устройству.
Выкрутите четыре 4-миллиметровых винта Phillips #00 из кронштейна.

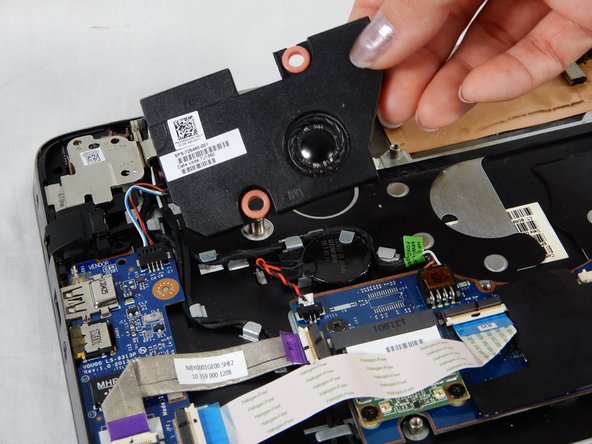

Найдите кабель динамика, соединяющий динамик с аудиоплатой. Аккуратно потяните за этот кабель, чтобы он отсоединился. Отложите динамик в сторону.
Шаг 15
Выкрутите два винта Phillips #00 диаметром 3 мм, которые крепят модуль RJ-45.
Приподнимите белый выступ на разъеме ZIF и вытащите ленточный кабель.
Шаг 16
Выкрутите 3-миллиметровый винт Phillips #00, соединяющий микросхему с корпусом.
Поднимите серебристый кронштейн.

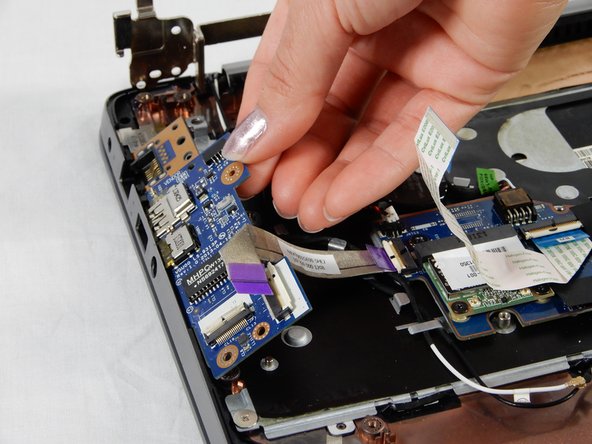

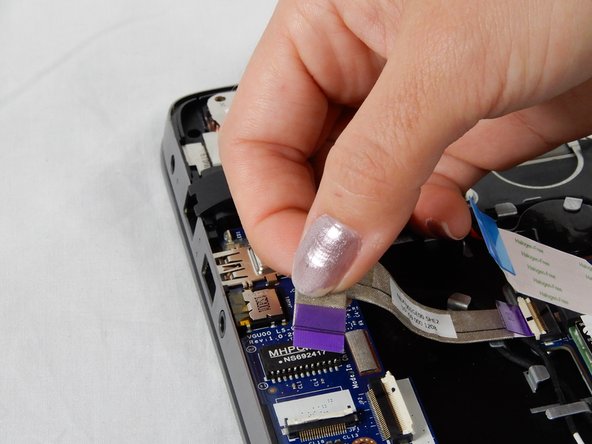

Поднимите белый язычок на разъеме ZIF и извлеките фиолетовый ленточный кабель.
Шаг 17
Снимите крышку порта RM-45.

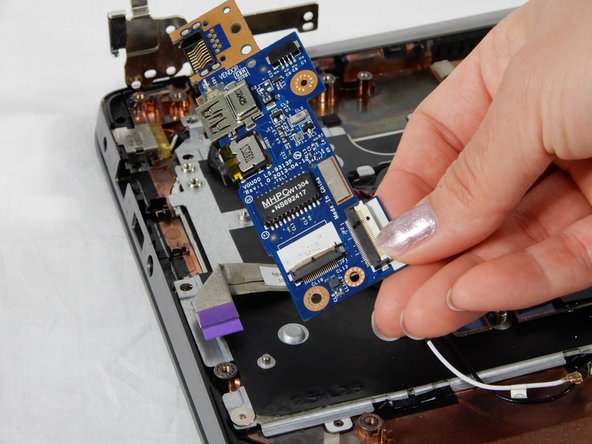

Аккуратно поднимите и извлеките микросхему из корпуса.
Шаг 18

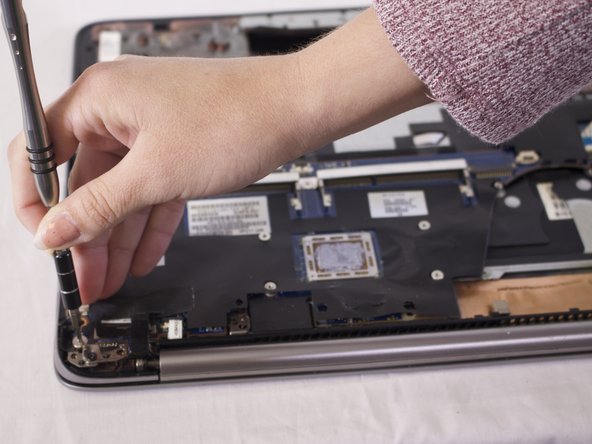

Выкрутите 4-миллиметровые винты Phillips #00.
Выкрутите серебристый 3-миллиметровый винт Phillips 3 мм.

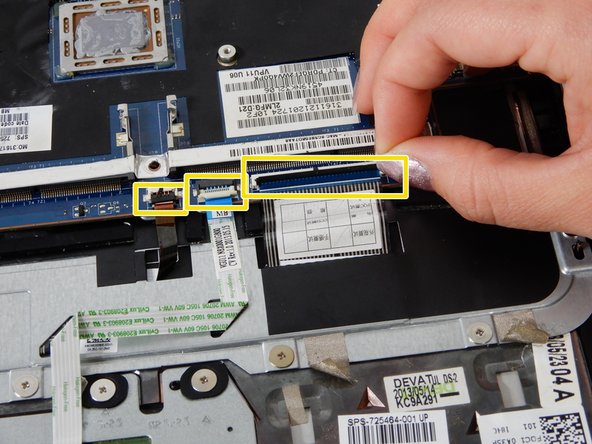

Поднимите все три черные заслонки в разъемах ZIF и удалите прикрепленные ленточные кабели.
Шаг 19
Рукой аккуратно отсоедините разъем резервной батареи от материнской платы.
Выкрутите четыре 4-миллиметровых винта Phillips #00 из материнской платы.

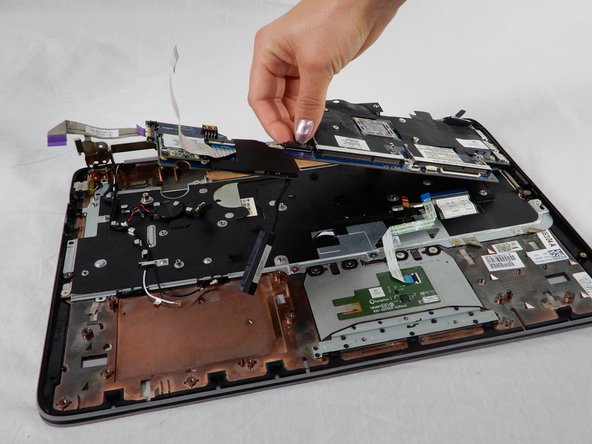

Приподнимите плату под углом и потяните наружу, чтобы вынуть ее из устройства.
Шаг 20
Выкрутите тринадцать серебристых 3 мм винтов Phillips #00, которыми клавиатура крепится к раме.

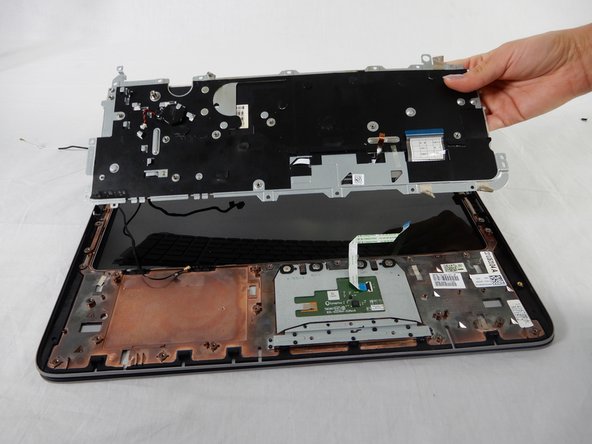

Поднимите клавиатуру с кронштейна и потяните наружу, чтобы извлечь ее из устройства.
