Шаг 1 Важные указания перед началом работы
ПРИМЕЧАНИЕ: Клавиатура в этом ноутбуке не предназначена для замены потребителями. Процесс ее замены приведет к аннулированию гарантии, если компьютер все еще находится на гарантии.
Если вы не против аннулирования гарантии и хотите продолжить работу, я рекомендую прочитать это руководство, особенно шаги, описывающие снятие и замену клавиатуры, до того, как вы начнете этот процесс.
Если, несмотря на эти предупреждения, вы все же хотите заменить клавиатуру, начните со снятия нижней части корпуса.
Шаг 2 Снимите нижнюю часть корпуса
Снимите нижнюю часть корпуса. Выкрутите 8 винтов torx T4 с края нижней части корпуса, а также 2 крестообразных винта под задними резиновыми ножками.
Шаг 3 Отсоедините разъем аккумулятора
Отсоедините кабель аккумулятора от материнской платы. Осторожно подденьте каждую сторону разъема, чтобы освободить его.
Отогните кабель от разъема на материнской плате, чтобы случайно не подключить его снова, пока вы работаете с ним.
Шаг 4 Извлеките аккумулятор
Открутите 5 винтов. Извлеките батарею из корпуса
НУЖНА ДРУГАЯ ФОТОГРАФИЯ, на которой видны все винты
Шаг 5 Отсоедините беспроводную антенну
Отсоедините антенные кабели от беспроводной карты. Осторожно подденьте каждый разъем. Обратите внимание, что черный провод подключен ближе всего к крепежному винту. Белый находится дальше всего. Когда оба разъема будут отсоединены, переместите белый провод так, чтобы он был свободен от материнской платы. Обратите внимание на расположение проводов вокруг петли, чтобы правильно установить их на место при сборке.
Шаг 6 Снимите радиатор
Для последующей сборки радиатора вам понадобится термопаста. Не пытайтесь использовать термопасту повторно.
Радиатор удерживается двумя пластинами. Правая пластина, закрывающая процессор, имеет 4 винта. Левая пластина, закрывающая 4 микросхемы меньшего размера, имеет 2 винта.
Чтобы открутить правую пластину, аккуратно подденьте гарантийную наклейку, чтобы обнажить винт. открутите 4 винта.

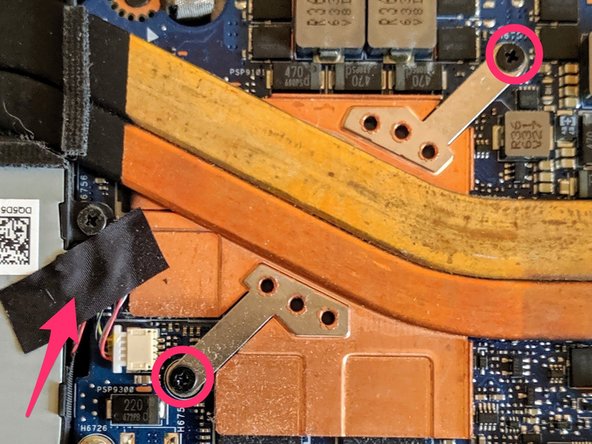

Чтобы открутить левую пластину, выкрутите два винта. Осторожно отсоедините черную тканевую ленту от радиатора, оставив ее прикрепленной к левому вентилятору охлаждения.
Шаг 7 Снятие радиатора (продолжение)
Когда все шесть винтов будут удалены, осторожно подденьте радиатор. Термопаста действует как слабый клей, поэтому медленно потяните ее вверх от нижележащих чипов. Отметьте места, где термопасту нужно будет нанести заново на материнскую плату.

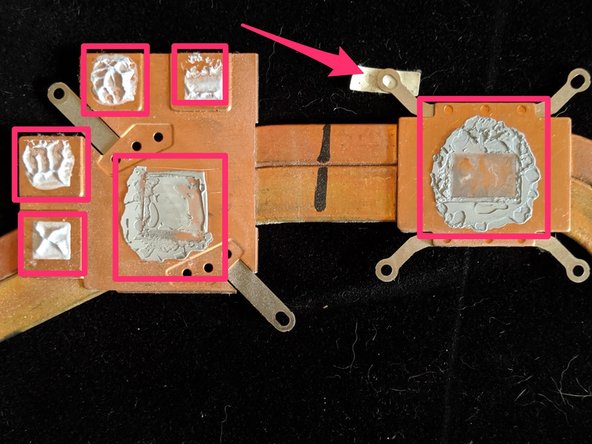

Также обратите внимание на то, где и сколько термопасты находится на нижней стороне радиатора.
Шаг 8 Снимите правый вентилятор охлаждения
После того как радиатор снят, можно извлечь вентиляторы охлаждения.
Чтобы снять правый вентилятор охлаждения, выкрутите 3 винта, удерживающих вентилятор на месте. Обратите внимание на расположение черной матерчатой ленты на левой стороне.

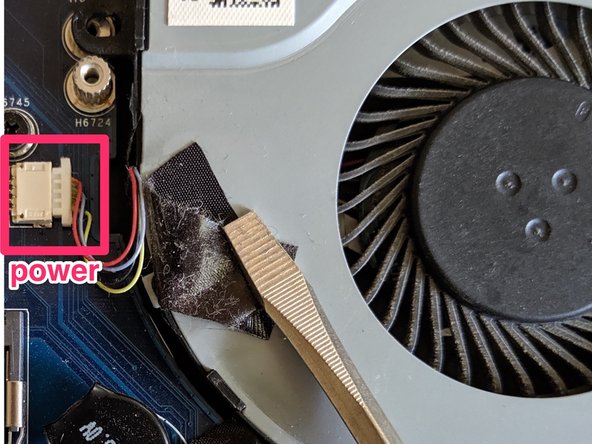

Найдите кабель питания вентилятора под черной матерчатой лентой. Потяните матерчатую ленту в сторону от материнской платы, оставив ее прикрепленной к вентилятору.
Аккуратно освободите разъем питания. Разъем сдвинется назад, параллельно материнской плате.
