Введение
Если клавиатура ноутбука Asus VivoBook E203MA-TBCL432B не работает должным образом — некоторые или все клавиши не реагируют на нажатие, клавиши заедают, — воспользуйтесь этим руководством для замены клавиатуры.
У правильно работающей клавиатуры каждая клавиша должна немедленно реагировать на нажатие; не должно быть никаких сбоев, зависаний или отсутствия отклика. Если вы столкнулись с одной из этих проблем, возможно, клавиатуру необходимо заменить.
Прежде чем приступить к выполнению данного руководства, убедитесь, что клавиатура чистая. Существует несколько способов очистки клавиатуры, но цель у них одна — убедиться, что на клавишах нет частиц, которые могут препятствовать работе клавиатуры.
Если после очистки клавиатура по-прежнему не работает, следует воспользоваться этим руководством. Перед началом работы обязательно полностью выключите ноутбук и отсоедините его от любого внешнего источника питания. Сложность ремонта считается средней, так как пользователю потребуется извлечь батарею, а также ленточные кабели, которые могут сломаться при неправильном извлечении.
Шаг 1 Задняя панель
Расположите ноутбук так, чтобы нижняя панель была обращена вверх, шарнир — от вас, а логотип ASUS — к столу.
Заменить батарею будет проще, если ноутбук будет закрыт.
Шаг 2
С помощью отвертки Phillips #0 открутите восемь 5-миллиметровых винтов на задней панели.
Выкрутите два 7-миллиметровых винта Phillips #0.
Все 8 винтов, отмеченные красным цветом, имеют одинаковую длину — 5 мм, и их не следует менять местами с двумя более длинными 7-миллиметровыми винтами, отмеченными оранжевым цветом.
Шаг 3
Вставьте инструмент для открывания iFixit между задней панелью и остальной частью ноутбука.
С помощью инструмента для открывания iFixit поднимите панель с корпуса ноутбука. Работайте вокруг устройства, создавая разделение с помощью инструмента.
Когда между задней панелью и устройством останется достаточное расстояние, аккуратно потяните заднюю панель руками и полностью снимите ее.
Чтобы не поцарапать панель, используйте пластиковый, а не металлический инструмент.
Шаг 4 Батарея
Теперь, когда задняя панель снята, вы можете увидеть аккумулятор и все его разъемы.
Начните с удаления серебристого ленточного кабеля вдоль задней панели батареи.
Чтобы отсоединить его от материнской платы, поднимите вверх черный выступ на разъеме Zero Insertion Force (ZIF) и потяните кабель в сторону, используя синий выступ.
Аналогичным образом отсоедините ленточный кабель с левой стороны.
Шаг 5
Отсоедините красно-черный провод в нижней части батареи.
Его не нужно отсоединять, только снять с зажимов в нижней части батареи.
Шаг 6
С помощью отвертки Phillips #0 открутите два винта диаметром 3 мм, расположенные сверху и слева от батареи.
Шаг 7

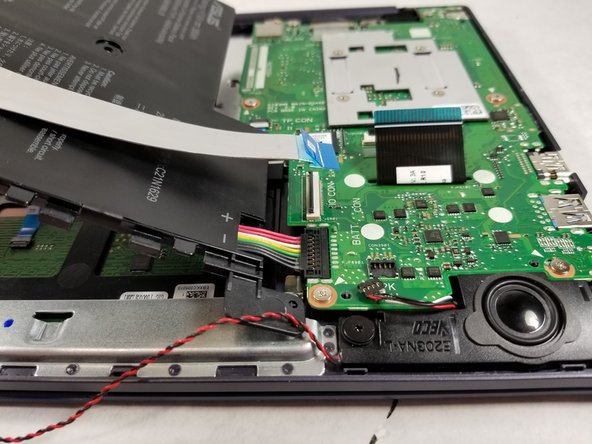

Осторожно поднимите батарею, не забывая о кабеле, подключенном к материнской плате.
Приподняв батарею, потяните оставшийся разъем, идущий к материнской плате, вверх, он должен выйти с небольшим усилием.
Шаг 8 Материнская плата
Отсоедините небольшой черно-красный кабель, потянув его вверх от разъема на материнской плате.
Шаг 9
Отсоедините черный ленточный кабель в центре материнской платы, сначала приподняв черный язычок, а затем потянув кабель на себя.
Шаг 10
Отсоедините коаксиальный разъем от материнской платы.
Возьмитесь за провод рядом с местом его соединения с материнской платой.
Потяните вверх и в сторону от материнской платы, пока разъем не перестанет быть прикрепленным к материнской плате.
Шаг 11
В верхней части материнской платы находится разъем, который заклеен скотчем.
Отклейте ленту, чтобы она больше не соприкасалась с материнской платой.
Аккуратно вытащите разъем из гнезда.
Шаг 12
Теперь, когда все кабели отсоединены от материнской платы, можно приступить к откручиванию винтов, удерживающих материнскую плату на месте.
Используйте отвертку Philips #0, чтобы открутить шесть винтов диаметром 2 мм.
Шаг 13
Поднимите материнскую плату от компьютера, позволяя ленточному кабелю, расположенному посередине, провалиться в вырез.
Шаг 14 Клавиатура
С помощью крестовой отвертки №00 открутите четыре винта 2,0 мм, удерживающих динамики на месте.
Осторожно подденьте оба динамика, используя инструмент для открывания iFixit, как показано на рисунке, и извлеките их из ноутбука. На рисунке показан только один динамик, но для другого динамика процедура такая же.
Сняв оба динамика, аккуратно отложите их в сторону.
Шаг 15
На этом этапе должен быть обнажен ленточный кабель.
Вставьте инструмент для открывания iFixit под белый выступ на плате ввода-вывода и аккуратно подденьте, чтобы отсоединить ленточный кабель.
Захватите и извлеките ленточный кабель с помощью металлического пинцета.
Шаг 16
С помощью отвертки Phillips #0 открутите три винта диаметром 2,0 мм, выделенные красным цветом.
Используя инструмент для вскрытия iFixit, аккуратно подденьте плату кнопки питания и снимите ее рукой.
Теперь извлеките плату ввода/вывода вручную, как показано на рисунке. Плата должна выходить с небольшим сопротивлением.
Шаг 17
Вставьте инструмент для открывания iFixit под кабель, прикрепленный к трекпаду, чтобы отсоединить его.
Используя металлический пинцет, удалите ленточный кабель и ленту, прикрепленную к трекпаду.
Шаг 18
С помощью крестообразной отвертки № 00 выкрутите три винта диаметром 2,00 мм. Эти винты удерживают трекпад на месте.
Вставьте инструмент для открывания iFixit под рамку трекпада и осторожно подденьте и потяните рамку вверх.
Приподняв рамку трекпада рукой, потяните трекпад к петлям, чтобы снять его.
Шаг 19
С помощью металлического пинцета извлеките коаксиальный кабель из места, где он находится рядом с петлей экрана.
Поместите сборку под углом 90 градусов (дисплей лежит ровно на столе, а клавиатура стоит прямо).
С помощью крестообразной отвертки № 0 выкрутите четыре винта диаметром 3,00 мм.
Примечание: Попросите помощника придерживать сборку во время откручивания винтов.
Шаг 20
Снятый блок клавиатуры можно увидеть на этой фотографии. Поскольку клавиатура приклеена к пластиковой раме ноутбука, необходимо заменить весь узел.
