Введение
Используйте это руководство для замены карбюратора в мотоблоке Honda Light Duty Tiller F220K1AT715492.
Перед началом этой процедуры убедитесь, что переключатель газа на карбюраторе находится в выключенном (нижнем) положении.
Перед началом этой процедуры слейте газ. Оставшийся газ выльется при снятии топливопровода карбюратора. Будьте готовы к тому, чтобы сдержать утечку.
Шаг 1 Отсоедините свечу зажигания
Прежде чем приступить к работе, убедитесь, что двигатель выключен и остыл на ощупь.
Потяните разъем свечи зажигания прямо от свечи.
Шаг 2 Снимите воздушный фильтр
Надавите на два выступа в верхней части крышки воздушного фильтра.
Отжав два выступа, откиньте верхнюю часть крышки вниз.
Снимите крышку.
Шаг 3
Вытащите воздушный фильтр из корпуса и снимите его.
Шаг 4 Открутите корпус воздухоочистителя
С помощью торцевой головки на 8 мм снимите следующие крепежные элементы, фиксирующие корпус воздухоочистителя:
Две серебристые гайки
Один черный болт
Шаг 5 Отсоедините трубки сапуна
Выдвиньте розовую трубку сапуна из зажима на задней стороне корпуса воздухоочистителя.
Шаг 6
С помощью плоской отвертки аккуратно подденьте черную трубку сапуна и отсоедините ее от разъема на задней стороне корпуса воздухоочистителя.
Шаг 7 Снимите корпус воздухоочистителя
Удерживая черный шланг карбюратора на месте, поверните корпус воздухоочистителя по часовой стрелке, чтобы вывести шланг из гнезда на корпусе воздухоочистителя.
Снимите корпус воздухоочистителя.
Шаг 8 Снимите прокладку воздухоочистителя
Снимите прокладку воздухоочистителя 17228-Z0G-000.
Эту прокладку можно заменить в составе комплекта для обслуживания карбюратора.
Шаг 9 Отсоедините карбюратор
С помощью плоскогубцев сожмите выступы на хомуте топливного шланга карбюратора, затем сдвиньте хомут примерно на дюйм вниз по топливному шлангу.
Потяните топливный шланг прямо вниз, чтобы отсоединить его от шлангового разъема карбюратора.
Шаг 10
Сдвиньте карбюратор к концу его кронштейна.
Карбюратор все еще соединен с румпелем, поэтому не пытайтесь его снять. Просто выдвиньте его до упора.
Шаг 11
Вытащите шток дроссельной заслонки из отверстия на регуляторе дроссельной заслонки.
Шаг 12

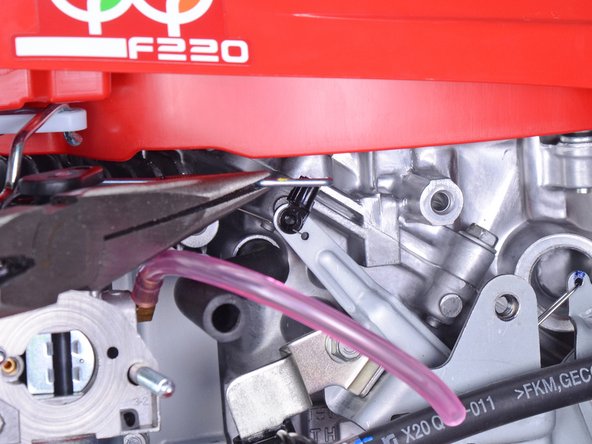

Поверните небольшой зажим, удерживающий шток регулятора на рычаге регулятора, по часовой стрелке.
Вытащив зажим, сдвиньте шток регулятора с рычага регулятора.
Шаг 13
Снимите пружину регулятора с карбюратора.
Шаг 14 Снимите карбюратор
Сдвиньте карбюратор с кронштейна и снимите его.
Шаг 15 Снимите прокладку карбюратора
Сдвиньте прокладку карбюратора 16221-ZG0-801 с кронштейна карбюратора и снимите ее.
Эту прокладку можно заменить в составе комплекта для обслуживания карбюратора.
Шаг 16 Снимите кронштейн карбюратора
С помощью крестообразной отвертки №2 выверните два винта, крепящих кронштейн карбюратора.
Шаг 17
Снимите кронштейн карбюратора, а также форсунку карбюратора и пластину изолятора.
Шаг 18 Снимите прокладку изолятора
Снимите прокладку изолятора 16212-ZM7-000.
Эту прокладку можно заменить в составе комплекта для обслуживания карбюратора.
