Введение
В этом руководстве показано, как снять и заменить карбюратор генератора Honda EU2200IT.
Во время этой процедуры из карбюратора может вытекать топливо. Обязательно имейте под рукой инструменты для локализации утечки.
Во время этой процедуры следует заменить прокладки воздухозаборника и карбюратора.
Шаг 1 Меры безопасности Honda EU2200IT A2
Перед началом работы убедитесь, что генератор выключен, а сам он прохладный на ощупь.
Шаг 2 Отсоедините свечу зажигания
Поднимите и снимите крышку свечи зажигания.
Шаг 3
Возьмитесь за пластиковый корпус на конце провода свечи зажигания.
Сильно потяните, чтобы отсоединить провод от свечи зажигания.
Шаг 4 Снимите крышку для технического обслуживания
С помощью крестообразной отвертки №2 ослабьте винт, удерживающий крышку технического обслуживания на месте.
Шаг 5
Откиньте верхнюю часть крышки для технического обслуживания.
Снимите крышку для технического обслуживания.
Шаг 6 Слейте воду из топливного бака карбюратора
Подставьте под сливную трубку контейнер, чтобы собрать излишки топлива.
Шаг 7
Сливной винт карбюратора расположен в нижней части карбюратора.
Плоской отверткой ослабляйте винт слива топлива до тех пор, пока топливо не начнет вытекать из карбюратора.
После того как вы слили топливо из бака, снова затяните винт слива топлива.
Шаг 8 Снимите воздушные фильтры
Выкрутите крестообразный винт, крепящий крышку фильтра.
При сборке обязательно затяните винт с усилием не менее 1,7 фунт-фута, чтобы предотвратить его ослабление во время работы.
Шаг 9
Снимите крышку фильтра.
Шаг 10
Извлеките воздушные фильтры из коробки фильтра.
Чтобы очистить фильтры:
Промойте фильтры в теплой мыльной воде.
Дайте фильтрам тщательно высохнуть.
Окуните фильтры в чистое моторное масло и выжмите излишки масла.
Шаг 11 Снимите корпус воздухоочистителя
С помощью плоской отвертки отсоедините трубку сапуна от корпуса воздухоочистителя.
Отсоедините трубку сапуна от корпуса воздухоочистителя.
Шаг 12
Снимите следующие крепежные элементы, фиксирующие корпус:
Две гайки 8 мм.
При сборке затяните их с моментом 3,6 фунт-фута.
Один болт 8 мм
Шаг 13
Снимите корпус воздухоочистителя.
Шаг 14
Во время сборки замените прокладку воздухозаборника, если она имеет признаки износа.
Шаг 15 Снимите карбюратор
При отсоединении этого шланга может вытекать топливо. Будьте готовы поймать вытекающее топливо.
С помощью плоскогубцев сожмите и сдвиньте пружинный зажим с топливозаборника карбюратора.
Шаг 16
Подденьте и отсоедините топливный шланг от впускного отверстия карбюратора.
Шаг 17
Остатки топлива могут вытекать из карбюратора. Будьте готовы к тому, чтобы сдержать утечку.
Сдвиньте карбюратор с двух болтовых направляющих.
Шаг 18
При сборке используйте эту фотографию в качестве ориентира для прокладки трубок.
Шаг 19
Крышка управления дроссельной заслонкой держится на месте с помощью трех зажимов.
Отстегните и снимите крышку управления дроссельной заслонкой.
Шаг 20
Отсоедините трос управления дроссельной заслонкой от карбюратора.
При сборке используйте третье изображение в качестве ориентира для прокладки троса управления.
Шаг 21
Выдвиньте трубку воздухоотвода из зажима трубки на боковой стороне карбюратора.
Снимите трубчатый зажим со стороны карбюратора и перенесите его на сменную деталь.

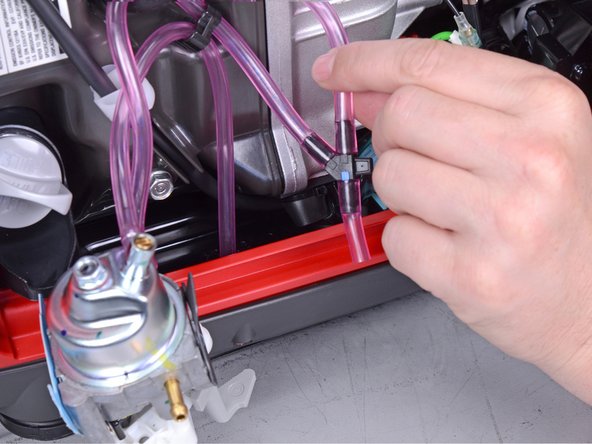

Шаг 22
Вытяните трубку вентиляции и дренажную трубку из отверстий в нижней части крышки.
Шаг 23
Снимите трубчатый зажим, соединяющий вентиляционные трубки.
Перенесите трубный зажим на сменный карбюратор.
Шаг 24
Снимите карбюратор вместе с присоединенными трубками.
Сравните заменяемую деталь с оригиналом и перенесите все недостающие компоненты.
Шаг 25
Замените уплотнение карбюратора, если оно имеет признаки износа.
