Введение
Это руководство по ремонту было составлено сотрудниками iFixit и не было одобрено компанией Google. Узнайте больше о наших руководствах по ремонту здесь.
Следуйте этому руководству, чтобы снять и заменить камеру заднего вида в Pixel 3. Поскольку камера подключена к нижней части материнской платы, для ее замены необходимо частично снять материнскую плату. Вы всегда можете выбрать полный демонтаж материнской платы, что сделает процедуру немного дольше, но проще. При этом необходимо снять множество маленьких зажимов заземления, которые легко потерять.
Можно, но сложнее, частично снять материнскую плату, не снимая модуль громкоговорителя. Обратите внимание, что снятие громкоговорителя нарушит его герметичность.
Шаг 1 Ослабьте клей задней крышки
Нагрейте iOpener и приложите его к нижней части телефона на одну минуту.
Шаг 2 Создайте щель в шве
Приложите присоску к нагретому нижнему краю задней крышки.
Убедитесь, что вы не перепутали сторону экрана со стороной задней крышки.
Если задняя крышка сильно потрескалась, накройте ее слоем прозрачной упаковочной ленты, чтобы присоска приклеилась.
Приподнимите присоску с сильным и постоянным усилием, чтобы образовался зазор.
В зависимости от возраста вашего телефона это может потребовать значительного усилия. Если у вас возникли проблемы, приложите больше тепла и повторите попытку.
Вставьте в щель медиатор.
Не используйте металлические инструменты, иначе вы повредите или разобьете стеклянную заднюю крышку. Если панель не сдвигается с места, приложите больше тепла, используя фен или тепловую пушку.
Шаг 3 Информация о кабеле для снятия отпечатков пальцев
Вставляя медиатор над кнопкой питания, будьте осторожны и не вставляйте его слишком глубоко, иначе вы повредите кабель датчика отпечатков пальцев.
Шаг 4 Разрежьте клей
Разрежьте клей вдоль нижнего края телефона и вокруг правого угла.
Оставьте медиатор в нижнем крае, чтобы предотвратить повторное заклеивание.
Шаг 5
Нагрейте правый край с помощью iOpener и продолжайте нарезать клей с помощью открывающегося резца.
Клей может быть очень липким. Вводите и выводите медиатор пилящими движениями, чтобы помочь в нарезке.
Шаг 6
Продолжайте нагревать и нарезать по всему периметру телефона. Оставьте по резцу на каждом краю, чтобы предотвратить повторное схватывание клея.
При нарезке над кнопкой питания не вставляйте медиатор более чем наполовину, чтобы не повредить кабель датчика отпечатков пальцев.
Шаг 7 Поднимите левый край задней крышки
После того как вы сделали надрезы по периметру телефона, осторожно поднимите левый край задней крышки.
Не пытайтесь снять заднюю крышку. Она по-прежнему прикреплена к телефону кабелем датчика отпечатков пальцев.
Переверните заднюю крышку вдоль ее длинной оси и положите ее так, чтобы кабель датчика отпечатков пальцев не был натянут.
Шаг 8 Открутите винты
Выкрутите два винта Phillips длиной 4,1 мм, крепящие кронштейн разъема отпечатков пальцев.
На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается туда, откуда был взят.
При сборке будьте осторожны и не затягивайте винты слишком сильно, иначе вы можете повредить дисплей.
Шаг 9 Снимите кронштейн разъема для снятия отпечатков пальцев
С помощью острия шила выньте кронштейн разъема отпечатков пальцев из-под катушки NFC.
Снимите кронштейн разъема отпечатков пальцев.
Шаг 10 Отсоедините разъем для отпечатков пальцев
Подденьте и отсоедините разъем отпечатков пальцев от гнезда с помощью острия лопатки.
При отсоединении таких разъемов будьте осторожны, чтобы не сместить мелкие поверхностные компоненты, расположенные вокруг гнезда.
Чтобы снова прикрепить пресс-разъемы, подобные этому, аккуратно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте на середину. Если разъем будет неправильно выровнен, контакты могут погнуться, что приведет к необратимым повреждениям.
Шаг 11 Снимите заднюю крышку
Снимите заднюю крышку.
Перед установкой сменной задней крышки обязательно удалите остатки клея с рамки телефона. Используйте инструмент для открывания, чтобы соскоблить его, и изопропиловый спирт высокой концентрации, чтобы очистить поверхность.
При повторном использовании задней крышки обязательно очистите ее от клея и нанесите новый клей для задней крышки.
Если вы устанавливаете запасную заднюю крышку, обязательно сравните ее с оригинальной деталью. Перенесите все оставшиеся детали (например, рассеиватель вспышки) на сменную деталь.
Следуйте этому руководству, чтобы правильно нанести новый клей для задней крышки.
Шаг 12 Открутите винты
Выкрутите пять крестообразных винтов, крепящих катушку беспроводной зарядки:
Два винта 1,9 мм
Два винта 4,2 мм
Один винт 4,3 мм
Шаг 13 Извлеките зарядную катушку
Поднимите и извлеките катушку беспроводной зарядки.
Шаг 14 Отсоедините кабель аккумулятора
Подденьте и отсоедините прижимной разъем аккумулятора от гнезда, расположенного у правого края телефона.
Шаг 15 Открутите винты
Выкрутите два винта, крепящие кронштейн камеры:
Один крестообразный винт 4,1 мм
Один винт со стойкой 4 мм
Винты крепления лучше всего откручивать с помощью биты. В крайнем случае можно воспользоваться небольшой плоской отверткой, но при этом следует соблюдать особую осторожность, чтобы она не соскользнула и не повредила соседние компоненты.
Снимите кронштейн камеры.
Шаг 16 Идентификация камер
Если вы заменяете фронтальные камеры, определите, какую из них нужно заменить:
Камера обычного обзора
Широкоугольная камера
Если вы выполняете процедуру снятия материнской платы, вам нужно будет снять обе камеры.
Шаг 17 Отсоедините камеру(ы)
Подденьте и отсоедините разъем заменяемой камеры (камер) с помощью острия шила.
Шаг 18 Ослабьте камеру(ы)
Камеры держатся на месте с помощью клея.
Подведите острие пробки под край модуля камеры и подденьте его, чтобы отсоединить от рамы.
Шаг 19 Извлеките камеру(ы)
Для извлечения камеры (камер) используйте пинцет с тупым кончиком.
Если клей, удерживающий модуль камеры, находится в хорошем состоянии, его можно использовать повторно. В противном случае замените клей на двусторонний скотч Tesa.
При установке сменного модуля камеры убедитесь, что на объективе рамки телефона нет остатков клея или мусора.
Шаг 20 Отсоедините громкоговоритель
Подденьте и отсоедините разъем громкоговорителя от гнезда на материнской плате у правого края телефона с помощью острия шила.
Будьте осторожны, чтобы не проткнуть аккумулятор.

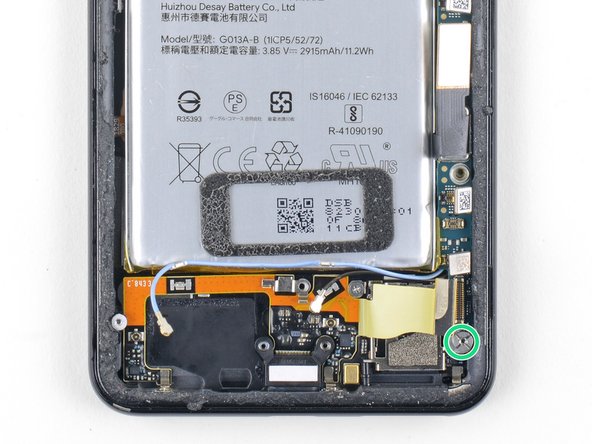

Шаг 21 Открутите винты
Выкрутите следующие четыре винта Phillips:
Один винт 1,9 мм
Один винт 4,3 мм
Два винта 4,3 мм с более тонкими хвостовиками
Извлеките крошечный зажим заземления из левого отверстия винта. Будьте осторожны, чтобы не потерять его.
Зажим заземления устанавливается так, чтобы контурный край был обращен к левой стороне телефона.
Снимите небольшую пластиковую вставку с правой стороны порта USB-C.
Обязательно установите эту вставку на место, прежде чем прикручивать дочернюю плату.
Шаг 22 Ослабьте динамик
Громкоговоритель по-прежнему удерживается на месте с помощью прочной клейкой прокладки. Прежде чем пытаться снять его, подденьте его в нескольких местах, чтобы нарушить клейкую прокладку.
Вставьте острие шила под правый нижний угол громкоговорителя.
Подденьте, чтобы отсоединить динамик от телефона.
Шаг 23
Вставьте острие пробойника под левый верхний угол громкоговорителя.
Будьте осторожны, чтобы не проткнуть аккумулятор.
Подденьте, чтобы ослабить громкоговоритель.

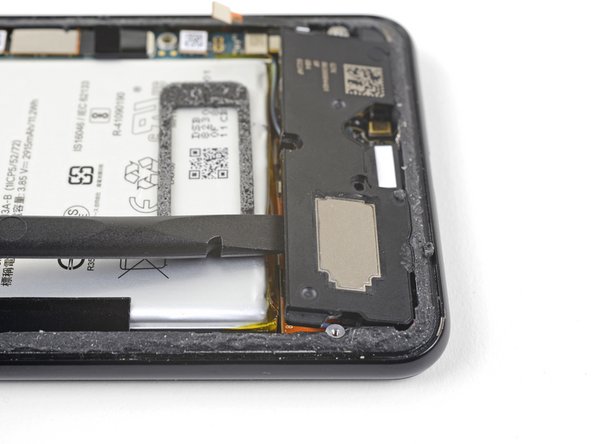

Шаг 24
Вставьте плоский конец пробойника под верхний край громкоговорителя, по направлению к левому краю.
Подденьте, чтобы ослабить громкоговоритель.
Шаг 25 Извлеките громкоговоритель
Извлеките громкоговоритель.
Перед установкой сменного громкоговорителя проверьте клейкую прокладку.
Если она в хорошем состоянии, ее можно использовать повторно. Убедитесь, что прокладка не закрывает выходное отверстие.
Если прокладка отклеилась, удалите ее и замените клей на предварительно вырезанную полоску или ленту Tesa.

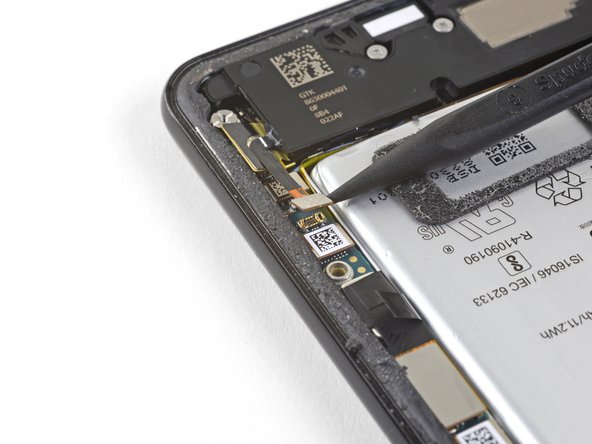

Шаг 26 Отсоедините зарядный узел
Подденьте и отсоедините разъем блока зарядки от гнезда на материнской плате, расположенного у правого края телефона.

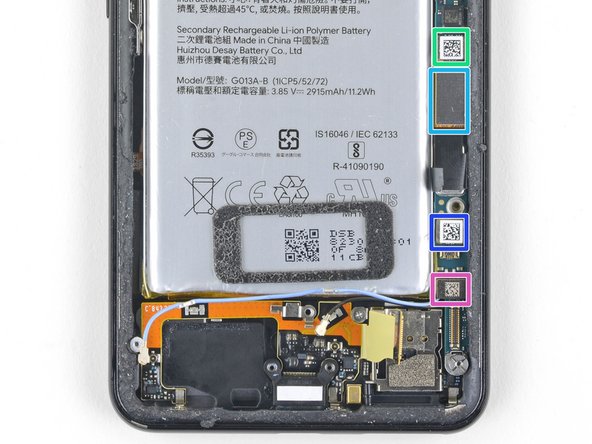

Шаг 27 Отклейте черную ленту
Плоским концом лопатки осторожно подденьте черную ленту, удерживающую гибкий кабель дисплея на месте, возле правого края телефона.
Не используйте металлические инструменты для поддевания, иначе вы можете повредить гибкий кабель.

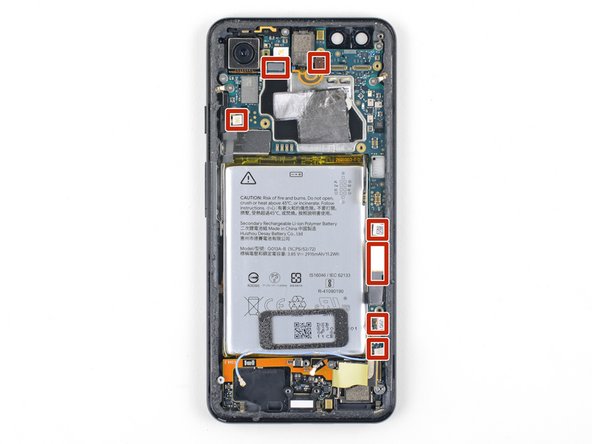

Шаг 28 Отсоедините пресс-разъемы
Подденьте и отсоедините следующие семь нажимных разъемов от гнезд на материнской плате с помощью пассатижей:
Разъем внешних кнопок
Верхний разъем микрофона
Разъем наушника
Разъем левого датчика сдавливания
Разъем экрана
Правый разъем датчика сдавливания
Разъем лотка SIM-карты
Шаг 29 Переместите кабель динамика наушника в сторону от материнской платы
С помощью плоской лопатки аккуратно отогните гибкий кабель динамика наушников вверх, в сторону от материнской платы.
Шаг 30 Выкрутите винты
Некоторые из этих винтов удерживают на месте очень маленькие зажимы заземления. Будьте осторожны, чтобы не потерять эти зажимы при откручивании винтов.
Выкрутите шесть винтов, крепящих материнскую плату на месте:
Один крестообразный винт 4,2 мм
Три крестообразных винта 1,9 мм
Один крестообразный винт 4,3 мм
Один винт со стойкой 3,83 мм
Винты крепления лучше всего откручивать с помощью биты. В крайнем случае можно воспользоваться небольшой плоской отверткой, но при этом следует соблюдать особую осторожность, чтобы она не соскользнула и не повредила соседние компоненты.

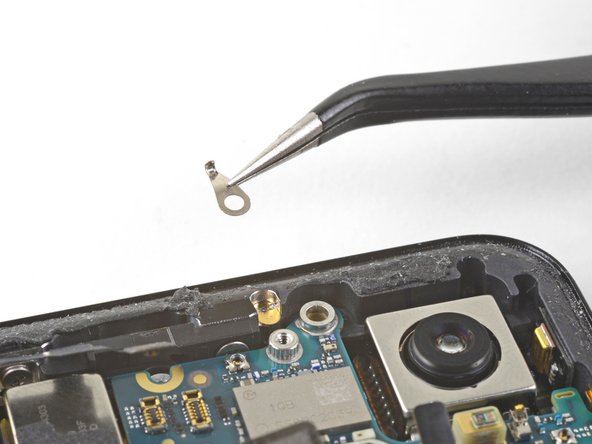

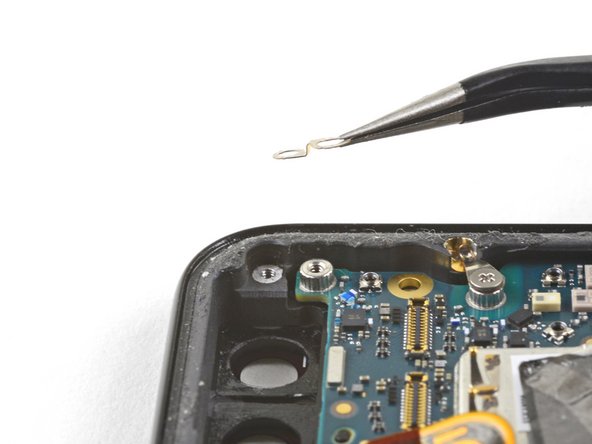

Снимите и сохраните три маленьких металлических зажима заземления.
Шаг 31 Снимите кронштейн антенны
Осторожно снимите кронштейн антенны с верхнего левого края телефона.
Установите на место маленькие металлические зажимы заземления:
Ориентируйте зажимы так, чтобы серебристая сторона была направлена вверх.
Зажимы в форме капельки должны быть направлены к краю телефона.
Зажим с двумя отверстиями опускается вниз к правому верхнему винтовому отверстию рамы.
Шаг 32 Проверьте материнскую плату
Вставьте острие шила в левый верхний угол материнской платы, прямо под камерой заднего вида.
Осторожно потяните вверх, чтобы ослабить материнскую плату, отгибая все гибкие кабели, чтобы они могли двигаться.
Если материнская плата кажется прочно установленной, проверьте, не остались ли подключенными гибкие кабели или винты.
Шаг 33 Ослабьте материнскую плату
Вставьте палец под верхний край материнской платы и осторожно подденьте, чтобы ослабить материнскую плату.
Гибкий кабель динамика наушников будет плотно прижиматься к материнской плате. Не торопитесь и аккуратно проведите материнскую плату вокруг гибкого кабеля.
Шаг 34 Извлеките материнскую плату
Приподнимите левый край материнской платы и осторожно потяните вверх к правому. Осторожно отодвиньте все зацепившиеся за материнскую плату пресс-разъемы.
Не пытайтесь полностью извлечь материнскую плату. Она все еще прикреплена к раме с помощью антенных кабелей.
При повторной установке материнской платы будьте осторожны, чтобы не зацепить разъемы гибких кабелей под ней.
Шаг 35 Извлеките камеру, расположенную на задней панели

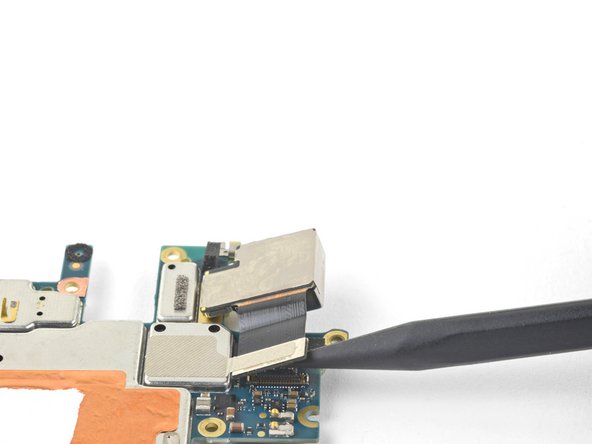

Подденьте и отсоедините разъем камеры заднего вида от гнезда материнской платы с помощью шила.

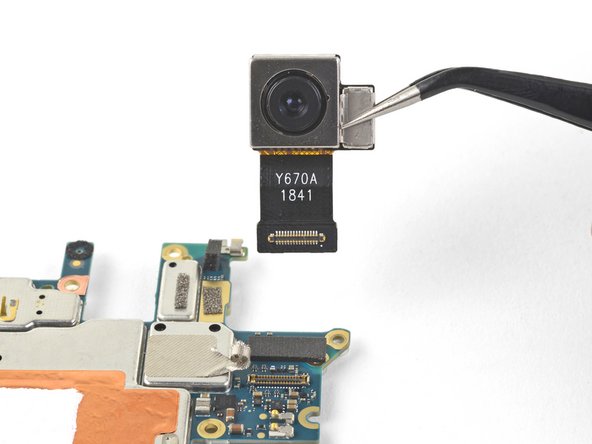

Поднимите модуль камеры с материнской платы, отклеив при этом клей.
Извлеките камеру, расположенную на задней панели.
