Введение
С помощью этого руководства вы можете снять камеру с двумя объективами, тыльную камеру и/или фронтальную камеру на Essential Phone. Обе камеры расположены в двух раздельных модулях, но находятся в одной области.
Примечание: По состоянию на июнь 2019 года не существует известных запасных модулей камеры как для задней, так и для передней камеры.
Шаг 1 Дисплей
Перед началом работы выключите телефон.
Если возможно, разрядите аккумулятор перед разборкой. Если батарея заряжена, возрастает риск возникновения опасного теплового эффекта при перегреве или повреждении батареи во время ремонта.
Если дисплей треснул, полностью закройте его упаковочной лентой, чтобы удержать осколки стекла и избежать травм.
Шаг 2
Нагрейте дисплей по периметру, чтобы размягчить фиксирующий его клей.
Если есть возможность, воспользуйтесь горячей плитой или грелкой. Положите Essential Phone лицевой стороной вниз и нагревайте его до 85 °С в течение не менее 15 минут.
В противном случае используйте тепловую пушку, чтобы равномерно нагреть дисплей по всему периметру, пока он не станет слишком горячим для прикосновения. Старайтесь поддерживать высокую температуру в течение 15-20 минут — но помните, что без точного контроля над температурой вы можете легко повредить дисплей.
Наденьте термостойкие антистатические перчатки, чтобы безопасно обращаться с телефоном после этого шага.
Шаг 3
В следующих шагах вам предстоит отделить панель дисплея и защитное стекло от корпуса Essential Phone.
Для справки, задняя часть панели дисплея показана слева. Обратите внимание на контуры панели дисплея. Инструменты можно безопасно вставлять только в выемку для камеры в верхней части и вдоль очень тонкого (чуть более 1 мм) черного ободка вокруг дисплея.
При вставке инструментов в любом другом месте есть риск повредить ЖК-дисплей.
Шаг 4
Пока телефон еще горячий, приложите мощную присоску к верхней половине дисплея.
Установив присоску, слегка надавите на нее, а затем закройте ручку, чтобы надежно закрепить присоску на поверхности дисплея.
Если дисплей сильно треснут, присоска может не приклеиться. Пропустите следующий шаг и с помощью лезвия подрежьте дисплей как можно лучше.
Шаг 5
Потяните за ручку присоски, чтобы открыть небольшой зазор между верхней кромкой дисплея и титановым корпусом Essential Phone.
Вам нужен лишь очень небольшой зазор, но для этого может потребоваться значительное усилие. Если у вас возникли проблемы, приложите больше тепла и попробуйте снова.
Шаг 6
Вставьте тонкое лезвие или инструмент для поддевания в выемку камеры в верхней части дисплея.
Ширина зазора, в который можно безопасно вставить инструмент, составляет всего около 5 мм. Если вы заденете ЖК-дисплей инструментом, вы его повредите.
С помощью присоски и лезвия или выколотки расширьте зазор в верхней части дисплея, пока не сможете вставить второй инструмент под стекло, ближе к углу.
Шаг 7
Вставьте алебарду не более чем на 1 мм под дисплей и срежьте клей по всему верхнему краю.
Глубина ободка вокруг ЖК-панели составляет чуть более 1 мм. Если вы вставите инструмент глубже, вы можете повредить дисплей.
Шаг 8
Продолжайте аккуратно отделять клей в верхних углах и по обеим сторонам дисплея.
Не вставляйте инструмент более чем на 1 мм.
Пока не отрывайте и не нарезайте нижний край. FPC дисплея сложен под нижним краем и может быть поврежден.
Шаг 9
Осторожно потяните за присоску, чтобы отвести верхний край дисплея от корпуса.
Нижний край пока оставьте подключенным; клей, скорее всего, продолжит удерживать его на месте.
Шаг 10
Осторожно откройте зажим на присоске, чтобы ослабить присасывание, и снимите присоску.
Шаг 11
Разверните дисплей примерно на 90° и обоприте его на что-нибудь прочное, чтобы он не двигался во время работы.
В качестве опоры хорошо подходит нераспечатанная газировка или банка из-под супа.
Если нужно, аккуратно добавьте резинку, чтобы закрепить дисплей.
Шаг 12
С помощью драйвера Phillips #00 открутите два 1,5 мм винта, крепящих кабель дисплея.
Шаг 13
Осторожно проведите медиатором под кабелем дисплея, чтобы отделить клей, прикрепляющий его к металлическому экрану.
При необходимости немного подогрейте, чтобы размягчить клей и облегчить его отделение.
Две клейкие прокладки, фиксирующие кабель дисплея, являются токопроводящими и должны быть надежно приклеены во время сборки. При необходимости замените прокладки.
Шаг 14
С помощью острия шила подденьте разъем кабеля дисплея и выньте его из гнезда.
Шаг 15
С помощью алебарды аккуратно отделите остатки клея вдоль нижней кромки телефона.
Шаг 16
Извлеките дисплей.
Перед установкой дисплея удалите все следы старого клея, затем очистите и подготовьте склеенные участки корпуса и дисплея (если вы используете его повторно) с помощью изопропилового спирта и безворсовой ткани.
Подключите дисплей и включите Essential Phone, чтобы проверить ремонт, прежде чем заклеивать панель дисплея на место.
Вы можете снова закрепить дисплей с помощью прочной двусторонней клейкой ленты, например 1 мм Tesa 61395.
Шаг 17 Батарея

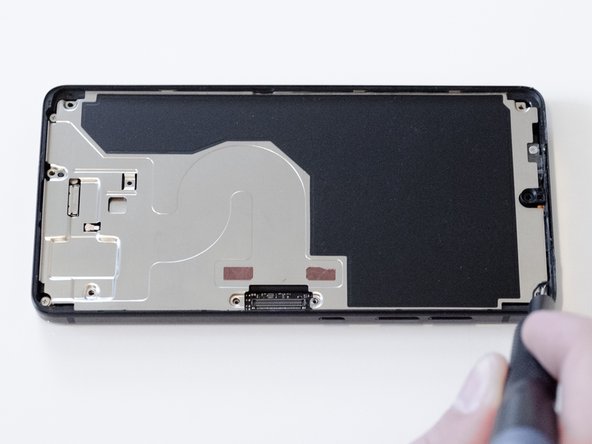

С помощью драйвера Phillips #000 открутите шесть 3,4-миллиметровых винтов, крепящих заднюю панель.
Шаг 18
С помощью пинцета аккуратно подденьте заднюю панель с телефона.
Убедитесь, что панель снята только с прямоугольного пространства рядом с кнопкой питания.
Шаг 19

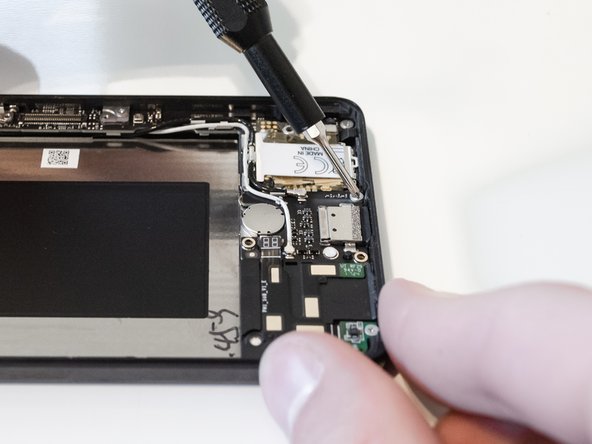

С помощью отвертки Phillips #000 открутите 2,4-миллиметровый винт, крепящий зажим аккумулятора к разъему аккумулятора.
Зажим батареи должен отсоединиться вместе с винтом. Если этого не произошло, аккуратно извлеките его с помощью пинцета.
С помощью пинцета аккуратно отсоедините батарею от материнской платы.
Шаг 20
Отклейте два кусочка черной клейкой ленты на батарее.
Если лента не вытаскивает батарею вместе с ней, осторожно подденьте батарею из телефона с помощью лопатки.
В этом случае также отделите лишний клей под батареей.
Шаг 21
Извлеките аккумулятор из телефона.
После сборки телефона принудительно перезагрузите его, чтобы предотвратить возможные проблемы с программным обеспечением.
Шаг 22 Материнская плата
С помощью пинцета удалите ленту, закрывающую разъем кабеля громкоговорителя.
С помощью плоского конца шила подденьте выступ разъема кабеля громкоговорителя.
С помощью пинцета извлеките разъем из материнской платы.
Шаг 23
С помощью отвертки Phillips #000 открутите пять винтов диаметром 2,4 мм, крепящих материнскую плату.
Той же отверткой открутите шесть винтов диаметром 1,25 мм, крепящих зажимы разъемов к материнской плате.
Той же отверткой выкрутите оставшийся винт 3,4 мм в верхней части материнской платы.
Шаг 24

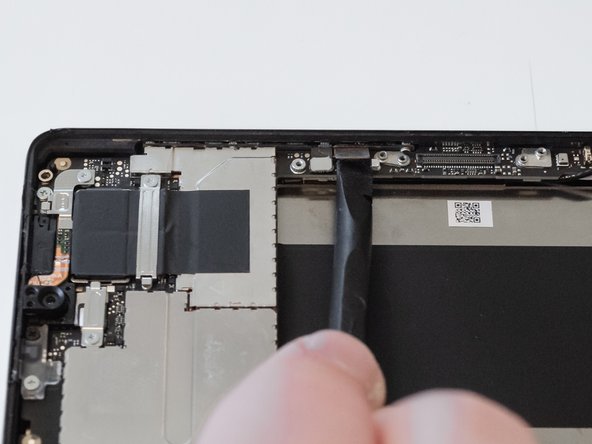

С помощью плоского конца лопатки подденьте выступ разъема с материнской платы.
Шаг 25
С помощью пинцета снимите с материнской платы ленту, закрывающую задние камеры.
Шаг 26

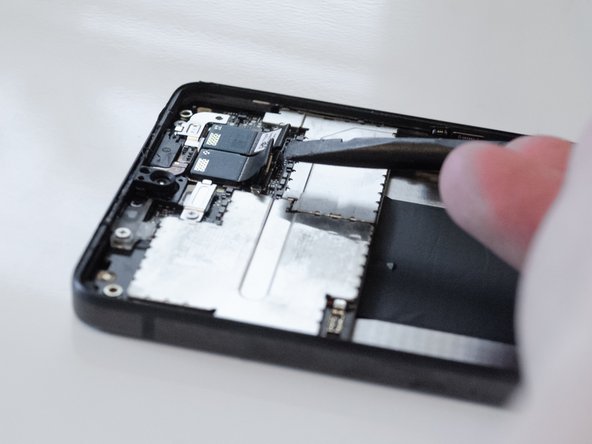

Плоским концом пробки подденьте клипсовые разъемы, прикрепленные к задней камере.
Шаг 27

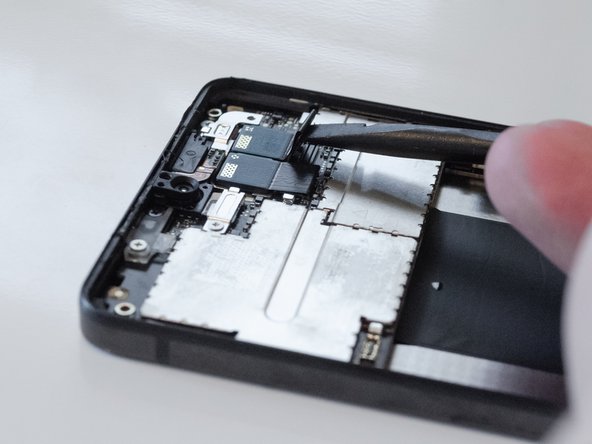

Подденьте плоским концом пробки разъемы, расположенные рядом с передней камерой.
Шаг 28
Осторожно извлеките материнскую плату из телефона. Возможно, придется немного повозиться, чтобы отсоединить материнскую плату.
Чтобы извлечь материнскую плату, вам придется снять с телефона лоток для SIM-карты.
Вы также можете использовать лопатку, чтобы поднять материнскую плату с телефона.
Шаг 29 Камеры

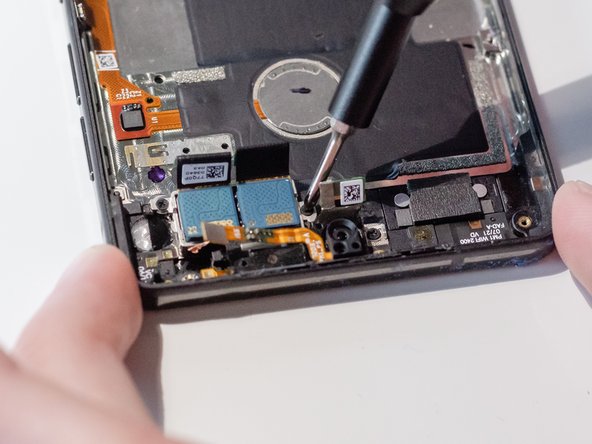

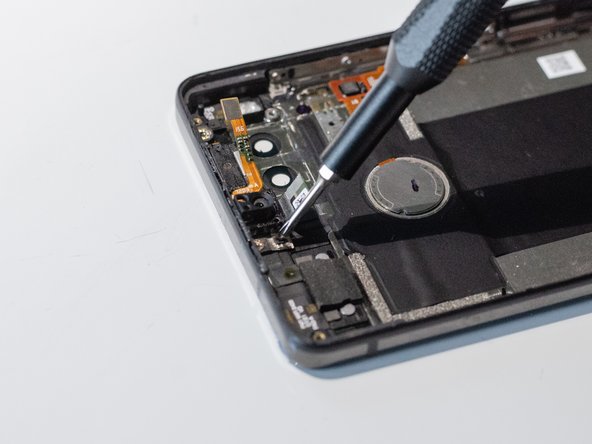

Открутите два 1,65-миллиметровых винта, крепящих компоненты камеры, с помощью крестообразной отвертки № 000.
Шаг 30

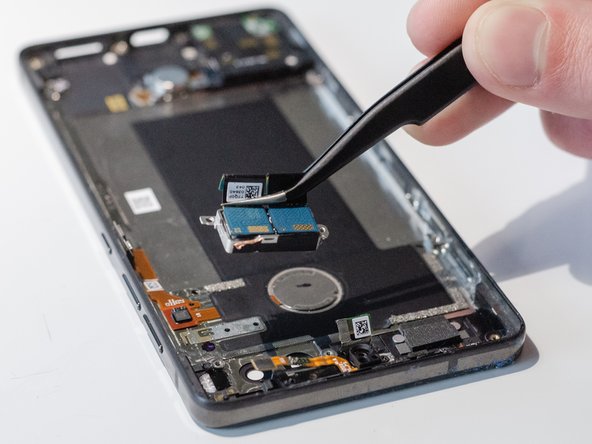

С помощью пинцета извлеките модуль камеры заднего вида из телефона.
Этот шаг относится только к модулю камеры на задней панели. Если вы хотите заменить переднюю камеру, перейдите к следующему шагу.
Шаг 31

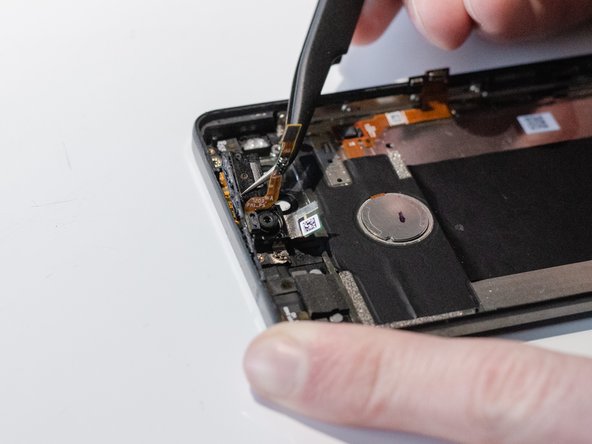

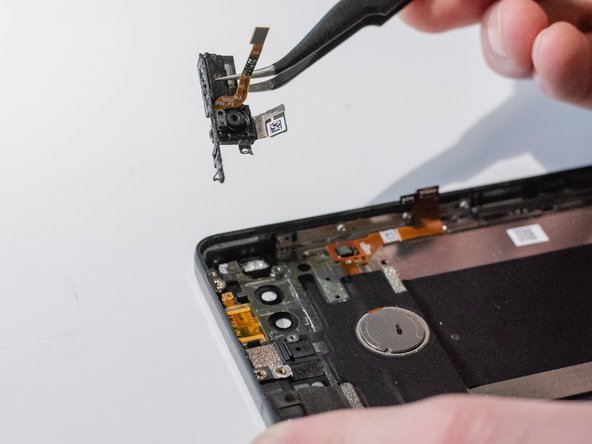

С помощью пинцета подцепите и извлеките из телефона фронтальную камеру.
Передняя камера прикреплена к рамке телефона с помощью клея. Может потребоваться усилие.
Передняя камера имеет силиконовую крышку. Будьте осторожны, чтобы не потерять ее.
