Введение
В этом руководстве вы узнаете, как заменить клавиатуру. Поскольку клавиатура может быть заменена только изнутри, это близко к разборке.
Не пугайтесь, в основном все откручивается. Работайте методично и выкладывайте винты в том порядке, в котором вы их использовали.
Если у вас есть вопросы: обращайтесь ко мне.
Шаг 1 Снимите заднюю панель
Отверткой PH1 открутите 8 винтов.
Используйте ноготь или ковырялку между задней панелью и рамкой в верхней части устройства.
Шаг 2 Отсоедините аккумулятор
Отсоедините разъем аккумулятора, потянув его вверх. убедитесь, что ремешок повернут вверх
Выкрутите 5 винтов с помощью PH1
они длиннее, не перепутайте их!

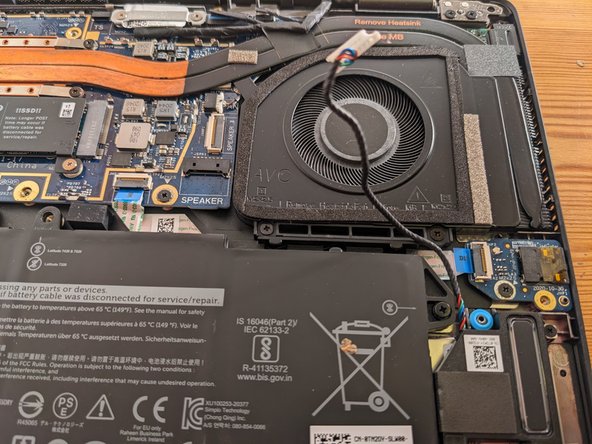

Шаг 3 Отсоедините кабель динамика
отсоедините кабель динамика, потянув его на себя в горизонтальном направлении
извлеките батарею вертикально.
Шаг 4 Отсоедините ленточные кабели
откройте разъемы ленточных кабелей, подняв вверх и отведя от себя черную фиксирующую защелку
осторожно поднимите ленточные кабели и потяните на себя
Шаг 5. Отсоедините дочернюю плату разъема для наушников
Вставьте здесь.
Шаг 6 Отсоедините вентилятор
потяните горизонтально на себя
Шаг 7 Открутите пластины разъемов
Используйте JIS00 или J00
разъём дисплея
разъем антенны wifi
Шаг 8 Открутите пластины разъемов
используйте JIS00 или J00
открутите пластину разъема
Шаг 9 Отсоедините кабели
поднимите вертикально вверх
вытяните горизонтально от себя

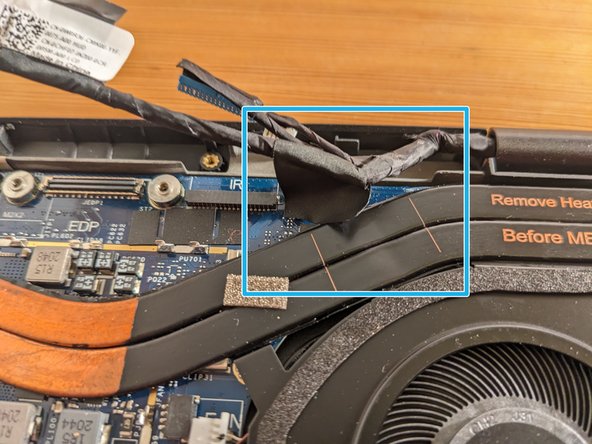

Шаг 10 Снимите радиатор
выкрутите 6x винтов с помощью PH1
Снимите наклейку с кабелем с радиатора
если термопаста высохла, радиатор может быть приклеен. осторожно покачайте его в горизонтальном направлении, пока не сможете поднять его вертикально вверх
Шаг 11 Открутите винты материнской платы
используйте PH1 для 2x винтов материнской платы

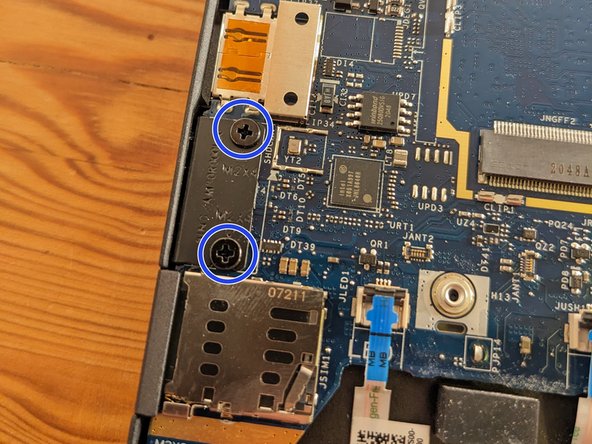

Шаг 12 извлеките винты USB C
Выкрутите 4x винтов USB с помощью PH1
они длиннее, не перепутайте их!

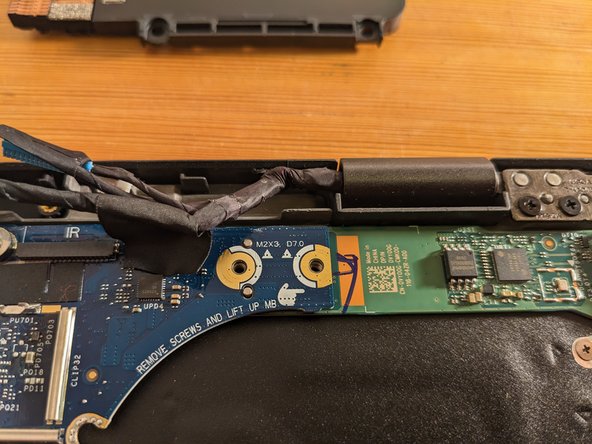

Шаг 13 Винты дочерней платы USB C
удалите 2x с помощью PH1
Шаг 14 Снимите материнскую плату
начните с правой стороны от дочерней платы USB C.
Приподнимите материнскую плату в том месте, где раньше находился вентилятор.
Вы должны иметь возможность отсоединить дочернюю плату и материнскую плату
порт USB C слева может быть тугим. Пальцами слегка отогните корпус ноутбука влево над портом USB C.
извлеките материнскую плату вертикально
извлеките дочернюю плату USB C в вертикальном положении. При необходимости используйте трюк с отгибанием рамки.
Шаг 15 Извлеките дочернюю плату разъема для наушников
выкрутите 1x винт с помощью PH1
выньте дочернюю плату вертикально
Шаг 16 Отклейте ленточные кабели
Осторожно отклейте приклеенные ленточные кабели. Воспользуйтесь картой и потяните вверх под углом 45°.
Не нужно отсоединять кабель разъема для наушников
отсоедините ленточный кабель
будьте предельно осторожны и не тяните за изгибы ленточных кабелей
Шаг 17 Отсоедините ленточные кабели клавиатуры
откройте разъем, как обычно
меньший ленточный кабель имеет другой механизм фиксации, посмотрите на второе изображение. он открывается с другой стороны
Откройте разъем меньшего ленточного кабеля у белой крышки. НЕ на верхней части ленточного кабеля!
Вытащите ленточные кабели

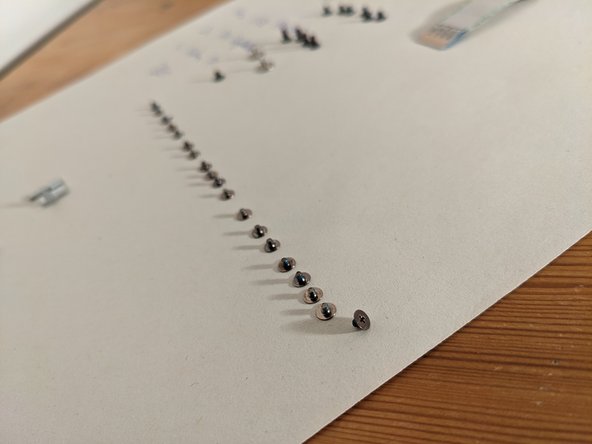

Шаг 18 Открутите винты крепления задней панели клавиатуры
используйте JIS00 или J00 для откручивания 19x винтов
при откручивании винтов двигайтесь по периметру задней панели, чтобы не пропустить ни одного.

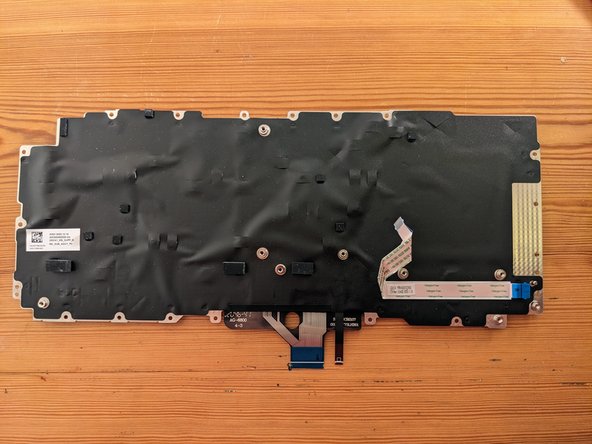

Шаг 19 Снимите клавиатуру с задней панелью
поднимите клавиатуру вертикально вверх
будьте осторожны: ленточные кабели могут быть липкими
Шаг 20 снятие клавиатуры с задней панели
используйте PH1, чтобы открутить заднюю панель с передней части клавиатуры
Шаг 21 очистка процессора и радиатора
удалите старую термопасту с помощью изопропилового спирта и салфетки
нанесите новую термопасту
Шаг 22 задняя панель
задняя панель клавиатуры
Шаг 23 Советы
когда вы закончите сборку, не паникуйте, первая загрузка занимает немного больше времени после отключения батареи
после сборки нажмите между клавишами клавиатуры, чтобы соединить заднюю панель и рамку ноутбука
