Введение
Это руководство по ремонту было составлено сотрудниками iFixit и не было одобрено компанией Google. Узнайте больше о наших руководствах по ремонту здесь.
Следуйте этому руководству, чтобы снять и заменить фронтальные камеры selfie для Pixel 3. Камеры являются модульными и могут быть заменены по отдельности.
Если смотреть на дисплей, широкоугольная камера находится слева, а камера с нормальным углом обзора — справа.
Это руководство также является частью руководства по извлечению материнской платы и содержит ссылки, связанные с извлечением материнской платы.
Шаг 1 Ослабьте клей задней крышки
Нагрейте iOpener и приложите его к нижней части телефона на одну минуту.
Шаг 2 Создайте щель в шве
Приложите присоску к нагретому нижнему краю задней крышки.
Убедитесь, что вы не перепутали сторону экрана со стороной задней крышки.
Если задняя крышка сильно потрескалась, накройте ее слоем прозрачной упаковочной ленты, чтобы присоска приклеилась.
Приподнимите присоску с сильным и постоянным усилием, чтобы образовался зазор.
В зависимости от возраста телефона для этого может потребоваться значительное усилие. Если у вас возникли проблемы, приложите больше тепла и повторите попытку.

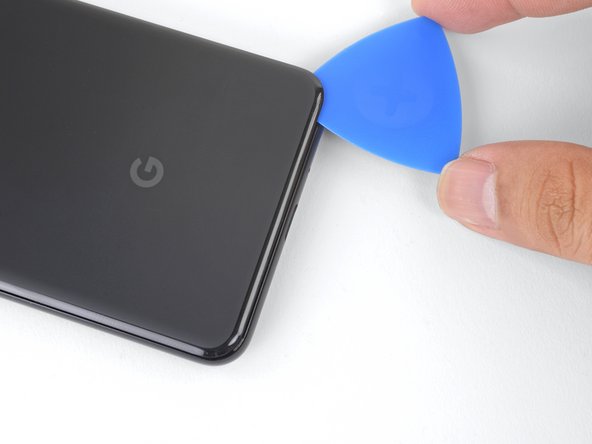

Вставьте в щель открывающийся медиатор.
Не используйте металлические инструменты, иначе вы повредите или разобьете стеклянную заднюю крышку. Если панель не сдвигается с места, приложите больше тепла, используя фен или тепловую пушку.
Шаг 3 Информация о кабеле для снятия отпечатков пальцев
Вставляя медиатор над кнопкой питания, будьте осторожны и не вставляйте его слишком глубоко, иначе вы повредите кабель датчика отпечатков пальцев.
Шаг 4 Разрежьте клей
Разрежьте клей вдоль нижнего края телефона и вокруг правого угла.
Оставьте медиатор в нижнем крае, чтобы предотвратить повторное схватывание клея.
Шаг 5
Нагрейте правый край с помощью iOpener и продолжайте нарезать клей с помощью открывающегося резца.
Клей может быть очень липким. Вводите и выводите резцы пилящими движениями, чтобы помочь в нарезке.
Шаг 6
Продолжайте нагревать и нарезать по всему периметру телефона. Оставьте по резцу на каждом краю, чтобы предотвратить повторное схватывание клея.
При нарезке над кнопкой питания не вставляйте медиатор более чем наполовину, чтобы не повредить кабель датчика отпечатков пальцев.
Шаг 7 Поднимите левый край задней крышки
Проведя ломтиком по периметру телефона, осторожно поднимите левый край задней крышки.
Не пытайтесь снять заднюю крышку. Она по-прежнему прикреплена к телефону кабелем датчика отпечатков пальцев.
Переверните заднюю крышку вдоль ее длинной оси и положите ее так, чтобы кабель датчика отпечатков пальцев не был натянут.
Шаг 8 Открутите винты
Выкрутите два винта Phillips длиной 4,1 мм, крепящие кронштейн разъема отпечатков пальцев.
На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается туда, откуда был взят.
При сборке будьте осторожны и не затягивайте винты слишком сильно, иначе вы можете повредить дисплей.
Шаг 9 Снимите кронштейн разъема для снятия отпечатков пальцев
С помощью острия шила выньте кронштейн разъема отпечатков пальцев из-под катушки NFC.
Снимите кронштейн разъема отпечатков пальцев.
Шаг 10 Отсоедините разъем отпечатков пальцев
Подденьте и отсоедините разъем отпечатков пальцев от гнезда с помощью острия лопатки.
При отсоединении таких разъемов будьте осторожны, чтобы не сместить мелкие поверхностные компоненты, расположенные вокруг гнезда.
Чтобы снова присоединить такие разъемы, аккуратно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте на середину. Если разъем будет неправильно выровнен, контакты могут погнуться, что приведет к необратимым повреждениям.
Шаг 11 Снимите заднюю крышку
Снимите заднюю крышку.
Перед установкой сменной задней крышки обязательно удалите остатки клея с рамки телефона. Для этого используйте инструмент для открывания, а для очистки поверхности — изопропиловый спирт высокой концентрации.
При повторном использовании задней крышки обязательно очистите ее от клея и нанесите новый клей для задней крышки.
Если вы устанавливаете запасную заднюю крышку, обязательно сравните ее с оригинальной деталью. Перенесите все оставшиеся детали (например, рассеиватель вспышки) на сменную деталь.
Следуйте этому руководству, чтобы правильно нанести новый клей для задней крышки.
Шаг 12 Открутите винты
Выкрутите пять крестообразных винтов, крепящих катушку беспроводной зарядки:
Два винта 1,9 мм
Два винта 4,2 мм
Один винт 4,3 мм
Шаг 13 Извлеките зарядную катушку
Поднимите и извлеките катушку беспроводной зарядки.
Шаг 14 Отсоедините кабель аккумулятора
Подденьте и отсоедините пресс-разъем аккумулятора от гнезда у правого края телефона.
Шаг 15 Открутите винты
Выкрутите два винта, крепящие кронштейн камеры:
Один крестообразный винт 4,1 мм
Один винт со стойкой 4 мм
Винты для крепления лучше всего удалять с помощью сверла для крепления. В крайнем случае можно воспользоваться небольшой плоской отверткой, но при этом следует соблюдать особую осторожность, чтобы она не соскользнула и не повредила соседние компоненты.
Снимите кронштейн камеры.
Шаг 16 Идентификация камер
Если вы заменяете фронтальные камеры, определите, какую из них нужно заменить:
Камера обычного обзора
Широкоугольная камера
Если вы выполняете процедуру снятия материнской платы, вам нужно будет снять обе камеры.
Шаг 17 Отсоедините камеру(ы)

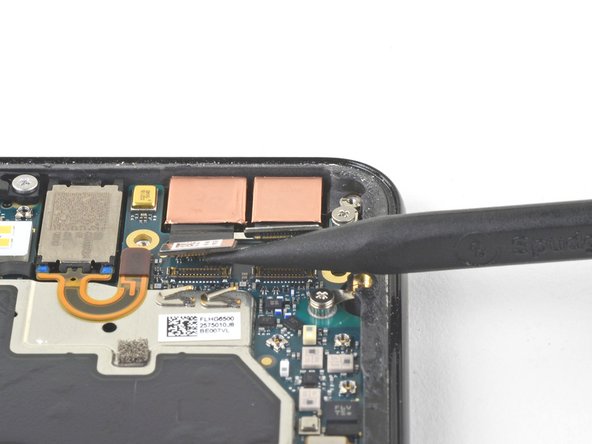

Подденьте и отсоедините разъем камеры (камер), которую вы заменяете, с помощью острия шила.
Шаг 18 Ослабьте камеру(ы)
Камеры держатся на месте с помощью клея.
Вставьте острие шила за край модуля камеры и подденьте, чтобы отсоединить его от рамы.
Шаг 19 Извлеките камеру(ы)
С помощью пинцета с тупым носом извлеките камеру (камеры).
Если клей, удерживающий модуль камеры, находится в хорошем состоянии, его можно использовать повторно. В противном случае замените клей на двусторонний скотч Tesa.
При установке сменного модуля камеры убедитесь, что на объективе рамки телефона нет остатков клея или мусора.
