Введение
Следуйте этому руководству, чтобы извлечь и заменить модуль фронтальной камеры для Moto E4 Plus. Чтобы получить доступ к модулю камеры, необходимо снять материнскую плату.
Перед началом работы загрузите приложение Rescue and Smart Assistant, чтобы создать резервную копию устройства и определить, является ли проблема программной или аппаратной.
Шаг 1 Снимите заднюю крышку
Перед началом разборки выключите телефон.
Вставьте край лопатки в выемку в правом нижнем углу телефона.
Поверните пробойник, чтобы начать освобождать заднюю крышку от телефона.
Сдвиньте пробойник вдоль нижнего края, чтобы отделить заднюю крышку от телефона.
Шаг 2
Поднимите блок телефона из задней крышки.
Шаг 3 Выкрутите винты средней рамки
Выкрутите девятнадцать винтов T3 длиной 3,2 мм, крепящих пластиковую среднюю рамку.
Шаг 4 Освободите фиксаторы средней рамки
Пластиковая средняя рамка по-прежнему удерживается на месте с помощью зажимов.
Вставьте плоский конец пробки в шов средней рамки в левом нижнем углу телефона (рядом с отверстием микрофона).
Поверните пробойник, чтобы освободить пластиковый зажим.
Повторите процедуру для клипсы возле правого верхнего угла телефона.
Шаг 5 Снимите среднюю рамку
Поднимите нижний край пластиковой средней рамки вверх, пока не освободятся зажимы вдоль верхнего края.
Снимите пластиковую среднюю рамку.
Чтобы снова установить пластиковую среднюю рамку, приложите ее к телефону и сожмите по краям, чтобы защелкнуть фиксаторы.
Шаг 6 Отсоедините аккумулятор
Подденьте и отсоедините разъем аккумулятора от гнезда на материнской плате с помощью острия шила.
Шаг 7 Отсоедините кабель дисплея
Подденьте и отсоедините кабель дисплея от гнезда материнской платы, расположенного в левом нижнем углу материнской платы.
Шаг 8 Отсоедините антенный кабель
Подденьте и отсоедините антенный кабель от гнезда материнской платы с помощью острия шила.
Шаг 9 Отсоедините межблочный кабель
Подденьте и отсоедините межблочный кабель от гнезда материнской платы.
Шаг 10 Открутите винты материнской платы
Выкрутите два черных винта T3 длиной 3,2 мм, крепящих материнскую плату.
Шаг 11 Извлеките материнскую плату
Возьмитесь за материнскую плату за верхние углы и извлеките ее из телефона.
Извлеките материнскую плату.

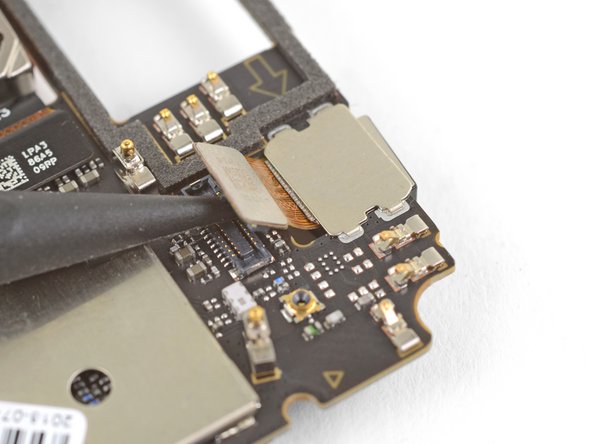

Шаг 12 Отсоедините фронтальную камеру
Подденьте и отсоедините фронтальную камеру от гнезда материнской платы с помощью острия пробки.
Шаг 13 Извлеките переднюю камеру
Переверните материнскую плату.
Извлеките переднюю камеру.
