Введение
Используйте это руководство для проверки и замены отдельных элементов батареи в источнике бесперебойного питания APC модели SRT30000XLA.
Шаг 1 Меры предосторожности
Прежде чем приступить к ремонту, отключите ИБП от сети.
Шаг 2 Снимите переднюю панель
Пластиковые зажимы фиксируют переднюю панель.
Потяните левый край передней панели в сторону от устройства, чтобы освободить пластиковый зажим.
Шаг 3
Продолжайте тянуть левый край передней панели от устройства, пока не освободится правый зажим.
Снимите переднюю рамку.
Шаг 4 Отсоедините аккумулятор
С помощью выреза в разъеме аккумулятора потяните его к правому краю устройства и отсоедините.
Шаг 5 Измените положение разъема аккумулятора
Приподнимите и поверните разъем аккумулятора, чтобы убрать его с пути блока аккумулятора.
Шаг 6 Отсоедините блок аккумулятора
С помощью крестообразной отвертки выкрутите три винта длиной 23 мм, крепящие блок аккумулятора.
Шаг 7 Извлеките батарею в сборе
Вытащите аккумуляторную сборку из корпуса до упора в первый пластиковый выступ.
Вы почувствуете резкую остановку блока и услышите щелчок пластикового язычка.
Шаг 8
Надавите на пластиковый выступ, одновременно потянув аккумулятор в сборе, пока он не выйдет из выступа.
Шаг 9
Продолжайте вытягивать батарею из корпуса, пока она не остановится на втором пластиковом язычке.
Вы почувствуете резкую остановку блока и услышите щелчок пластикового язычка.
Шаг 10
Нажимайте на пластиковый выступ, одновременно потянув за блок аккумулятора, пока он не освободится из корпуса.
Шаг 11 Снимите крышки
Снимите все винтовые крышки с верхней части батарейного блока.
Шаг 12 Открутите верхний кожух
Эти винты очень тугие и могут легко сорваться. Чтобы не сорвать их, постоянно давите вниз.
Используйте драйвер Triangle 3, чтобы выкрутить шесть винтов, крепящих верхнюю крышку батарейного блока:
Четыре винта длиной 22,7 мм.
два винта длиной 15 мм.

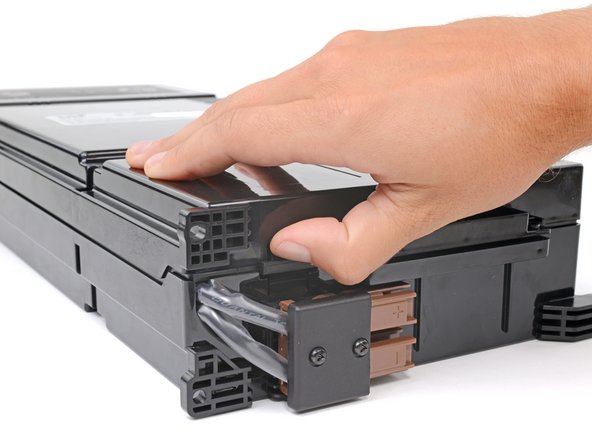

Шаг 13 Отсоедините верхний кожух
Верхний корпус батареи в сборе крепится с помощью пластикового зажима.
Нажмите на пластиковый выступ над разъемом аккумулятора и поднимите верхнюю часть корпуса, чтобы освободить зажим.
Шаг 14
Задняя часть верхней крышки закреплена скотчем. Будьте осторожны, чтобы не отклеить ленту во время этого шага.
Наденьте верхнюю крышку на аккумуляторную сборку и положите ее на пол.
Шаг 15 Информация об аккумуляторе
Если какие-либо элементы батареи протекают или имеют признаки коррозии, наденьте нитриловые перчатки, чтобы защитить руки.
Следующие пять шагов показывают, как извлечь один элемент батареи. Элементы батареи идентичны, но расположение разъемов различно.
При сборке обращайтесь к этим фотографиям, чтобы правильно подсоединить батареи.
Шаг 16 Измените положение провода
Если светло-красный провод закрывает элемент батареи, над которым вы работаете, вам нужно убрать его с дороги.
Поднимите светло-красный провод со своего места рядом с винтовой стойкой, чтобы получить доступ к расположенному под ним разъему.
При сборке убедитесь, что провод установлен на прежнее место, иначе верхняя крышка не закроется должным образом.
Шаг 17 Отсоедините элемент батареи
Возьмитесь за белый пикообразный разъем и потяните вверх, чтобы отсоединить его от отрицательной клеммы аккумуляторного элемента.
Всегда тяните за сам разъем, а не за провод.
Шаг 18
Повторите действия с другим разъемом-лопаткой, прикрепленным к положительному полюсу элемента батареи.
Шаг 19 Извлеките элемент батареи
Поднимите элемент батареи из корпуса и извлеките его.
Шаг 20
Если у вас есть мультиметр, вы можете определить состояние элемента батареи, измерив его напряжение.
Следуйте этому руководству, чтобы использовать мультиметр и измерить напряжение по этим параметрам:
Если напряжение элемента батареи меньше 10 В, замените его.
Зарядите всю батарею в сборе до 100 % и снова проверьте элемент. Если напряжение батареи менее 12 В, замените ее.
