Введение
В этом руководстве вы узнаете, как правильно добраться до внутренних частей корпуса двигателя циркулярной пилы Ryobi CSB125. Если вы слышите гул при нажатии на кнопку включения или при работе пилы образуется дым, то, скорее всего, двигатель вышел из строя. Эта страница поиска и устранения неисправностей поможет диагностировать возможные проблемы, возникающие из-за неисправного двигателя. В случае необходимости замены двигателя в этом руководстве описаны шаги по его правильной установке. Единственные инструменты, которые вам понадобятся, — это крестовая отвертка №2, шестигранный ключ 7″/32 и отвертка T20 torx.
Шаг 1 Двигатель
Положите пилу на ровную поверхность лезвием вверх.
Убедитесь, что пила отключена от источника питания.
Шаг 2
Снимите бампер, используя отвертку T20 torx для откручивания винта M5 x 20 мм.
Шаг 3
С помощью шестигранного ключа 7″/32 ослабьте винт крепления лезвия 5/16-18 x 9/16 дюймов.
Шаг 4
Снимите винт лезвия 5/16-18 x 9/16 дюйма, пружинную шайбу, внешнюю шайбу лезвия, лезвие и внутреннюю шайбу лезвия.
Шаг 5
С помощью крестообразной отвертки №2 открутите четыре винта M4x16 мм, показанных на рисунке.
Чтобы получить доступ к ним, вам придется повернуть защитную оболочку.
Шаг 6
Снимите узел опоры нижнего защитного кожуха с остальной части пилы.
Шаг 7
Переверните пилу и положите ее на ровную поверхность двигателем вверх.
Шаг 8
С помощью отвертки Phillips #2 выкрутите пять винтов M4x16 мм.
Шаг 9

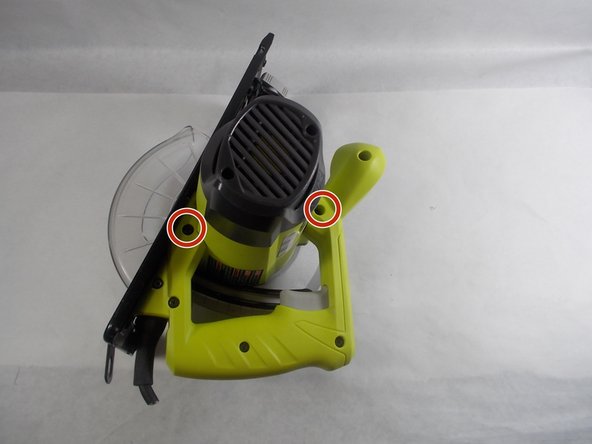

С помощью отвертки Phillips #2 выкрутите два винта M45x35 мм.
Шаг 10
С помощью отвертки Phillips #2 выкрутите два винта M4x16 мм, удерживающих торцевую крышку.
Снимите торцевую крышку.
Шаг 11
С помощью отвертки Phillips #2 выкрутите винт M45x35 мм, крепящий корпус двигателя.
Шаг 12
Снимите корпус двигателя, чтобы получить доступ к внутренним компонентам двигателя.
