Введение

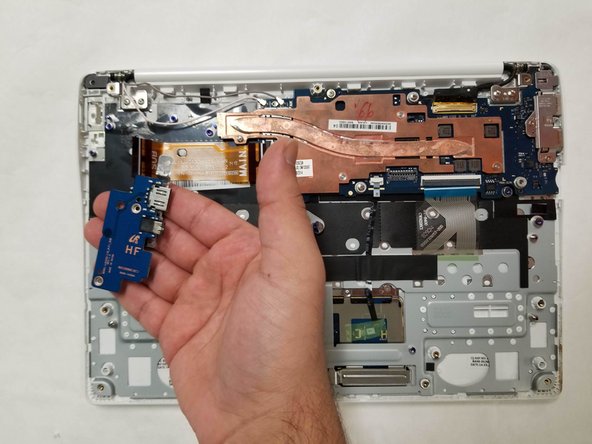

В этом руководстве показано, как заменить дочернюю плату на Samsung Chromebook 2 XE503c12. На дочерней плате расположены правый порт USB и вспомогательный порт/гарнитура, поэтому, если один из них перестанет работать, замена дочерней платы устранит проблему.
Шаг 1 Дочерняя плата
Перед началом этого шага выключите питание
Обычно у Chromebook резиновые накладки закрывают четыре винта на каждом из четырех углов. Чтобы снять резиновые накладки, можно воспользоваться любым инструментом для открывания.
Положите Chromebook так, чтобы нижняя крышка была обращена вверх.
Выкрутите все девять винтов из задней крышки, используя винт Phillips #00.
Шаг 2
Поместите инструмент для открывания в выемку между корешком Chromebook и задней крышкой.
Медленно проведите концом инструмента для открывания вдоль всех сторон Chromebook, чтобы отсоединить скобы. Вы услышите, как кронштейны отсоединяются.
Будьте осторожны при отсоединении, чтобы не сломать заднюю крышку.
Шаг 3
Выкрутите четыре винта диаметром 3 мм с помощью отвертки Phillips #000.

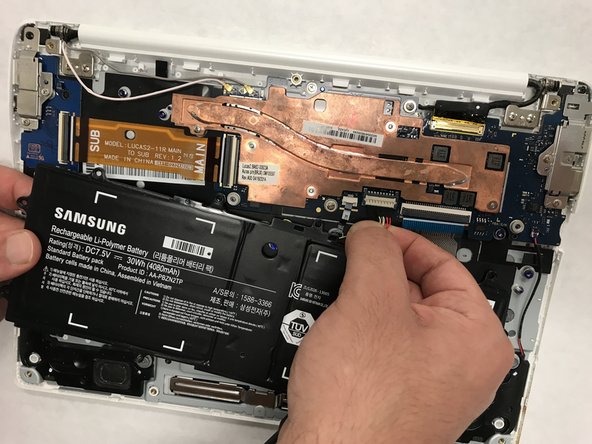

Осторожно приподнимите верхнюю часть батареи и потяните ее на себя, чтобы извлечь.
Некоторые аккумуляторы могут быть подключены через разъем аккумулятора. Отсоедините разъем батареи, просто потянув за его основание вверх.
Шаг 4

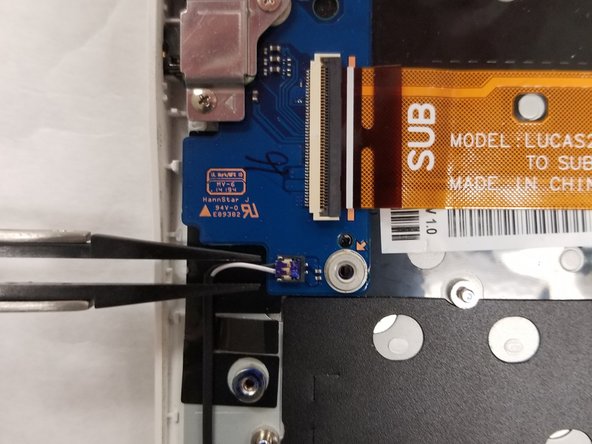

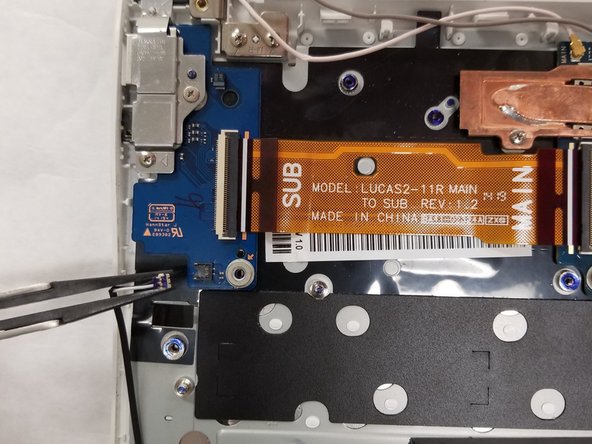

С помощью тупого пинцета отсоедините шнур динамика от дочерней платы.
Шаг 5

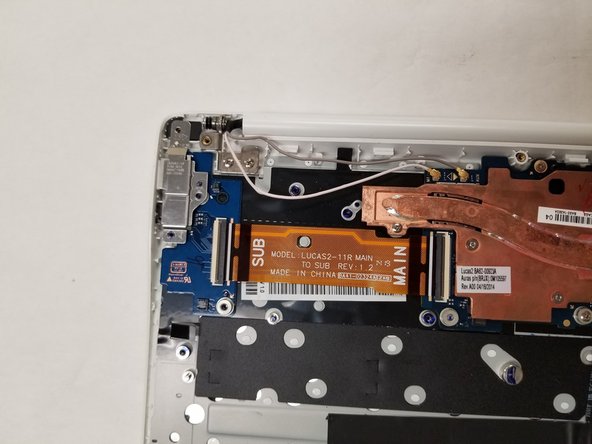

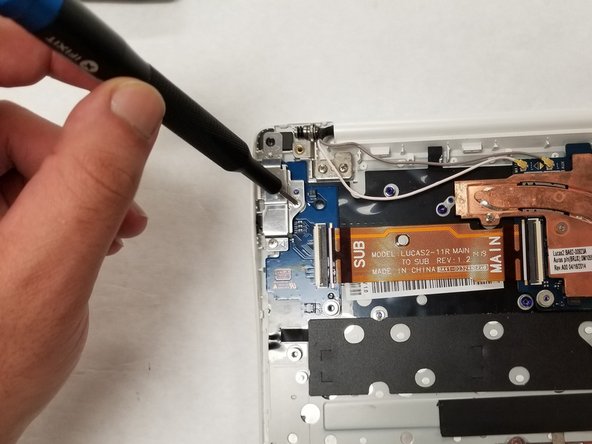

С помощью отвертки Phillips #00 выкрутите все два винта из дочерней платы.
Шаг 6
Перед извлечением ленточного кабеля необходимо поднять фиксирующую планку разъема ZIF.

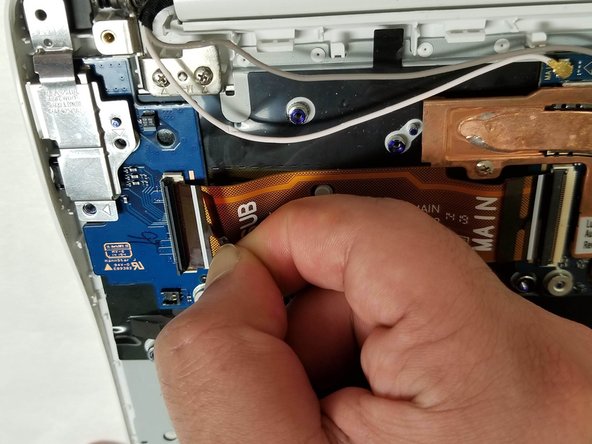

Аккуратно снимите оранжевую ленту, потянув ее наружу.

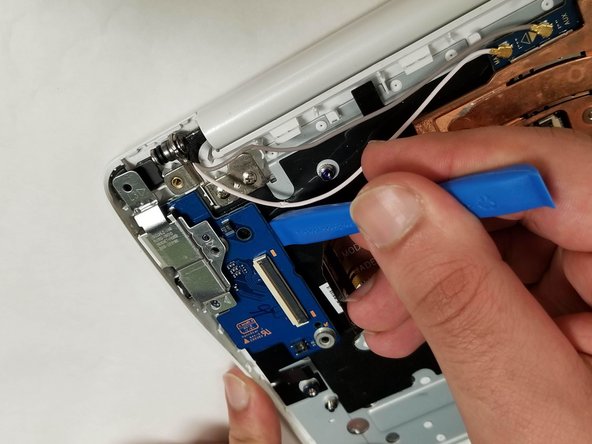

Используя инструмент для открывания, аккуратно потяните дочернюю плату вверх.
Шаг 7

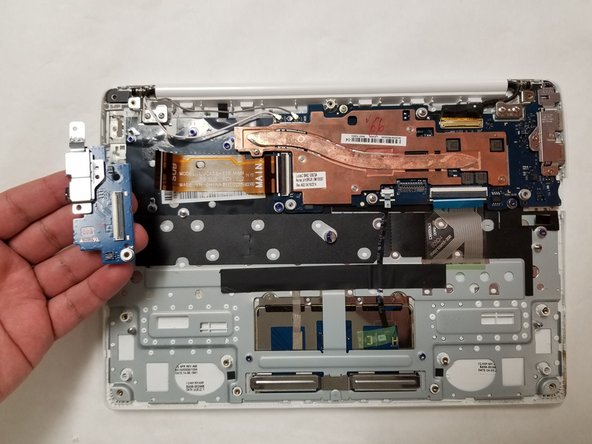

Аккуратно потяните дочернюю плату в сторону от Chromebook.
Будьте осторожны, так как дочерняя плата может быть немного приклеена.
